Привет. Пытаюсь запустить трехфазный двигатель (230/400V 1.1kW 5.0/2.9A) от одно-фазной сети с помощью преобразователь частоты (YL620-A 2.2 kW). Но получается его запустить только при подключении звездой, но так как фазовое напряжение 230 V, то не хватает мощности что бы станок функционировал. При попытки подключить двигатель треугольником VFD уходит в ошибку, словно при коротком замыкании. Измерив межфазовое сопротивление был сильно удивлен: при треугольнике 4.2 Om, при звезде 12.5 Om. Собственно вопросов 2: не понимаю почему такое маленькое сопротивление и почему разница в 3 раза, а не 2 (мотор исправен и от трехфазной сети работает).
Комментарии: 34
Jury
Нарисуйте звезду, а потом треугольник. Рядом напишите формулу общего сопротивления параллельного соединения резисторов))) сопротивление обмотки у вас 6,25ом, поэтому при заезде будет 12,5, а при треугольнике 4,2
Rediska
вы правы. 1/(1/(6.25 + 6.25) + 1/6.25) = 4.166 я че то затупил хотелось бы ещё понять: почему такое маленькое сопротивление? У мотора написано что при треугольнике сила тока 5A. Как получаются 5А при таком большом напряжении и маленьком сопротивлении?
Marat
Может он криво перемотан? Или всё заводское? Барно покажите.
Rediska
мотор рабочий, он 3 фазного генератора 400 в работает
Rediska

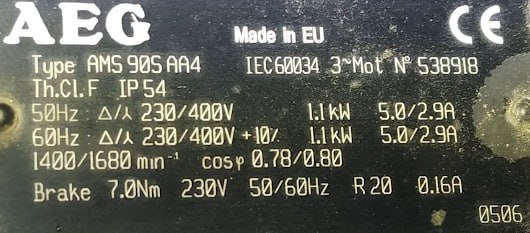

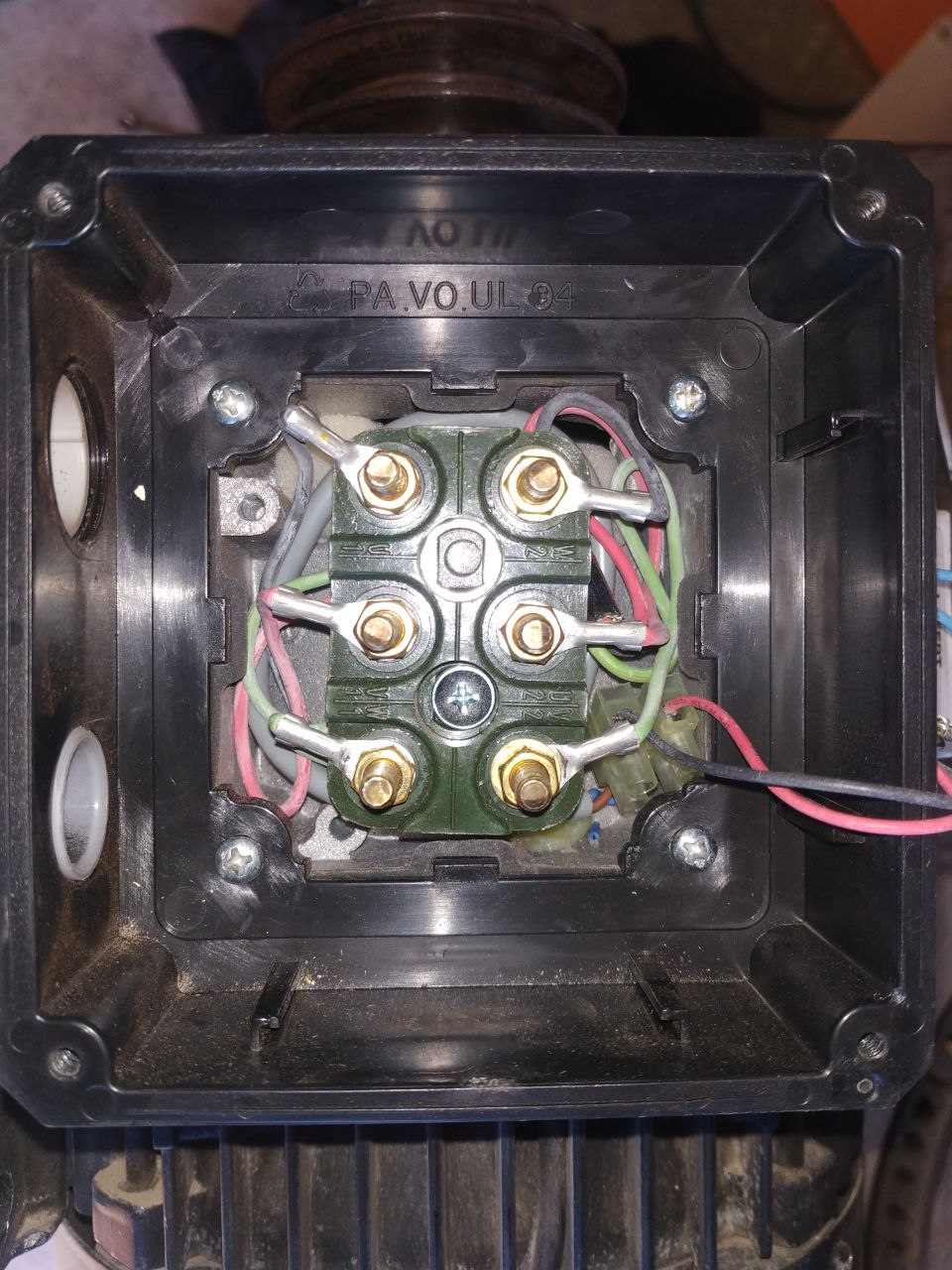

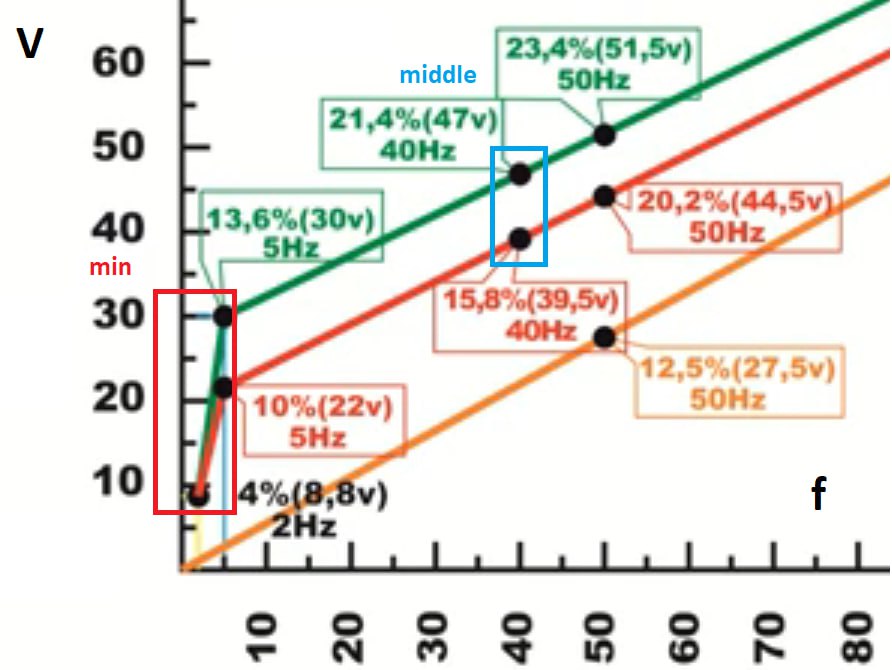

Вот "логика" А это движок
Fedor
Потрохами можно пренебречь, а вот пусковой ток двигателя в 20-29 ампер извольте обеспечить.
Rediska
Мне кажется, или тут неправильно подключены обмотки? Судя по буквам - неправильно
Fedor
Прозвониие
Nick
По цвету сходятся
Fedor
Кажись неправильно, если ставить перемычки так, как они обычно ставятся, то трехфазное короткое будет. Если оба конца обмотки одного цвета.
Rediska
Тоже думал что одного цвета обмотка. Оказывается что разного. Подключено нормально, согласно буквам на пластике. Правда ещё не ясно правильные ли конец/начало. Если звезда работает. Значит конец начало правильные?
Denis
Так а почему бы не звякнуть сейчас обмотки и не понять, где что?
Rediska
Я прозвонил. Всё ок. Но где начало/конец вроде не проверить тестером
Denis
Всё ок - то есть реально концы одной обмотки разного цвета?
Rediska
Да
Denis
Ппц, если честно
Fedor

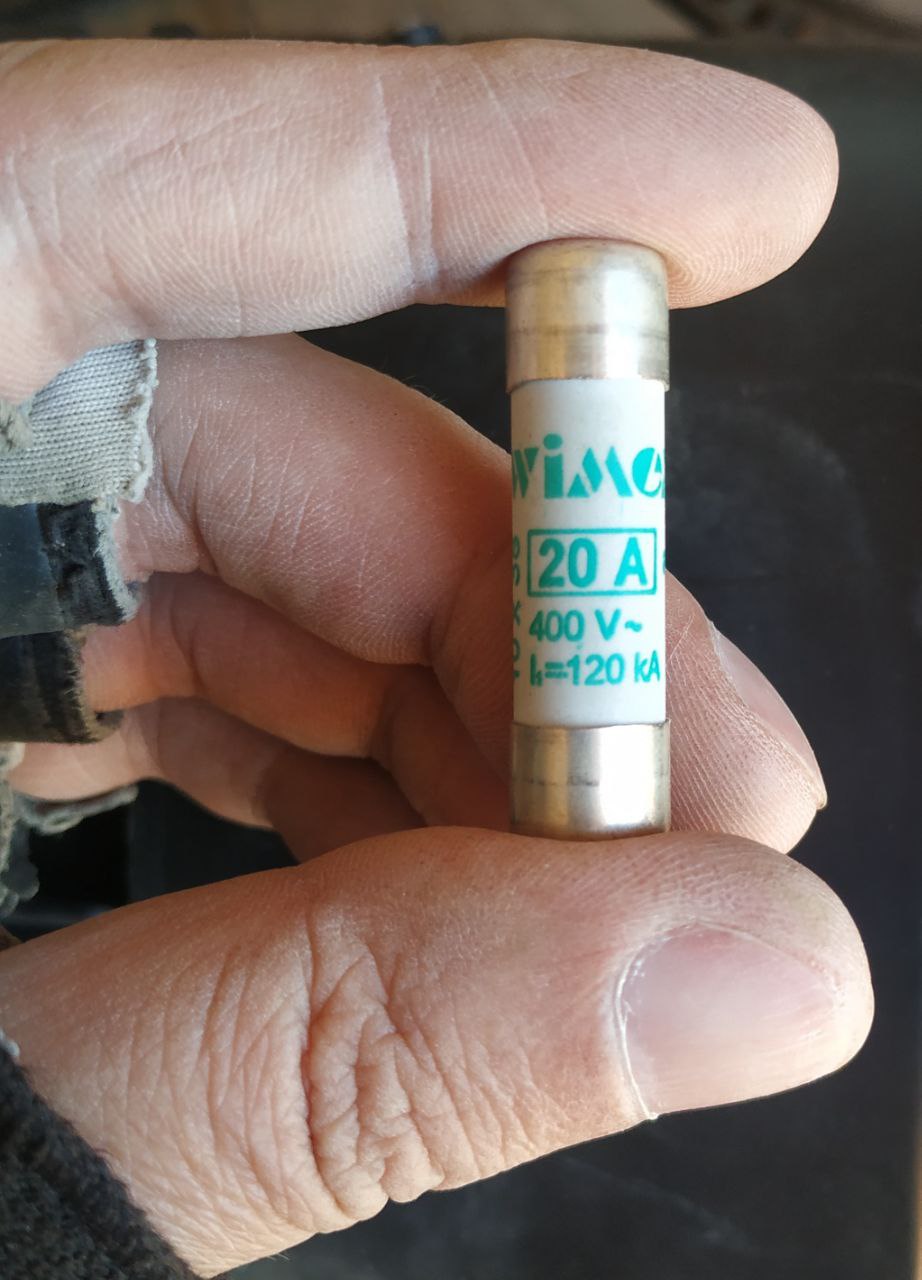

Тьфу, попутал. Вам ведь от 230 надо всё запитать? Тогда и пусковые токи двигателя будут 35-50а. И предохранители в шкафу этого не переживут.
Rediska
В каком шкафу?
Fedor
Там где контакторы
Vladimir
Если у обмоток один цвет-не правильно
Rediska
разный, прозвонил, всё норм
Mikhail
Кто нибудь запускал приточки с нагревом-охлаждением от наружных VRF с блоками электронных трв, которые производители называют AHU - поделитесь опытом. Как работает? Второй раз делаю установки от Корф, жутко недоволен рваным регулированием температуры.
Andrey
Это для бедных, лучше чиллера ничего нету.
Mikhail
Так не я выбираю вентоборудование. Моя задача автоматизировать. Да и плюс на 2-3 проточки общей кубатурой не больше 30 ставить чиллер на тепло/холод это из пушки по воробьям.
Andrey
ну, если только типа такого что-то ставить. ОВшники обычно не заморачиваются расчётами, тупо ставят на какую-то производительность, а остальные пусть потом гребутся https://kopterinfo.ru/kontroller-dlya-upravleniya-kkb/
Mikhail
У меня установки с модбасом, по другому их не запустить. Корф просто сейчас всем в подбор вместо ККБ пихает китайские VRF, вот и подумал что кто-то с этим сталкивался.
Yuriy
Хуетой чел занимается... Вот не лень вам всю эту партянку было расписывать? Судя по параметрам двигатель низкоборотистый 750об\мин А китайский ПЧ на 2.2кВт не вытянет 5А. Нормальный ПЧ надо было брать и не морочить голову. Там и ШИМ наверно задран. Кроме всего прочего начало-конец обмоток надо проверять. Для звезды пох, а треугольнику не пох У меня было два раза китайский двиг новый с завода приходил с неправильным началом-концом И в треугольнике не работал
Rediska
в понедельник пойду с клещами смотреть и что значит шим задран и что значит начало-конец обмоток?
Yuriy
Беги оттуда...
Rediska
судя по настройкам шим регулируется в диапазоне 2-15 kHz
Yuriy
Ставь 2
Rediska
а на что частота шима влияет? не понимаю чем плоха высокая частота шима? могу представить себе только разные высокачстотные гармоники, которые не вижу как могут повлиять на работу двигателя
Anonim
Юрий, ну зачем вы...? Может человека заставляли самого дойти до этого. Теорию то не зачем знать .
Yuriy
Правильно, теория это для слабаков...
