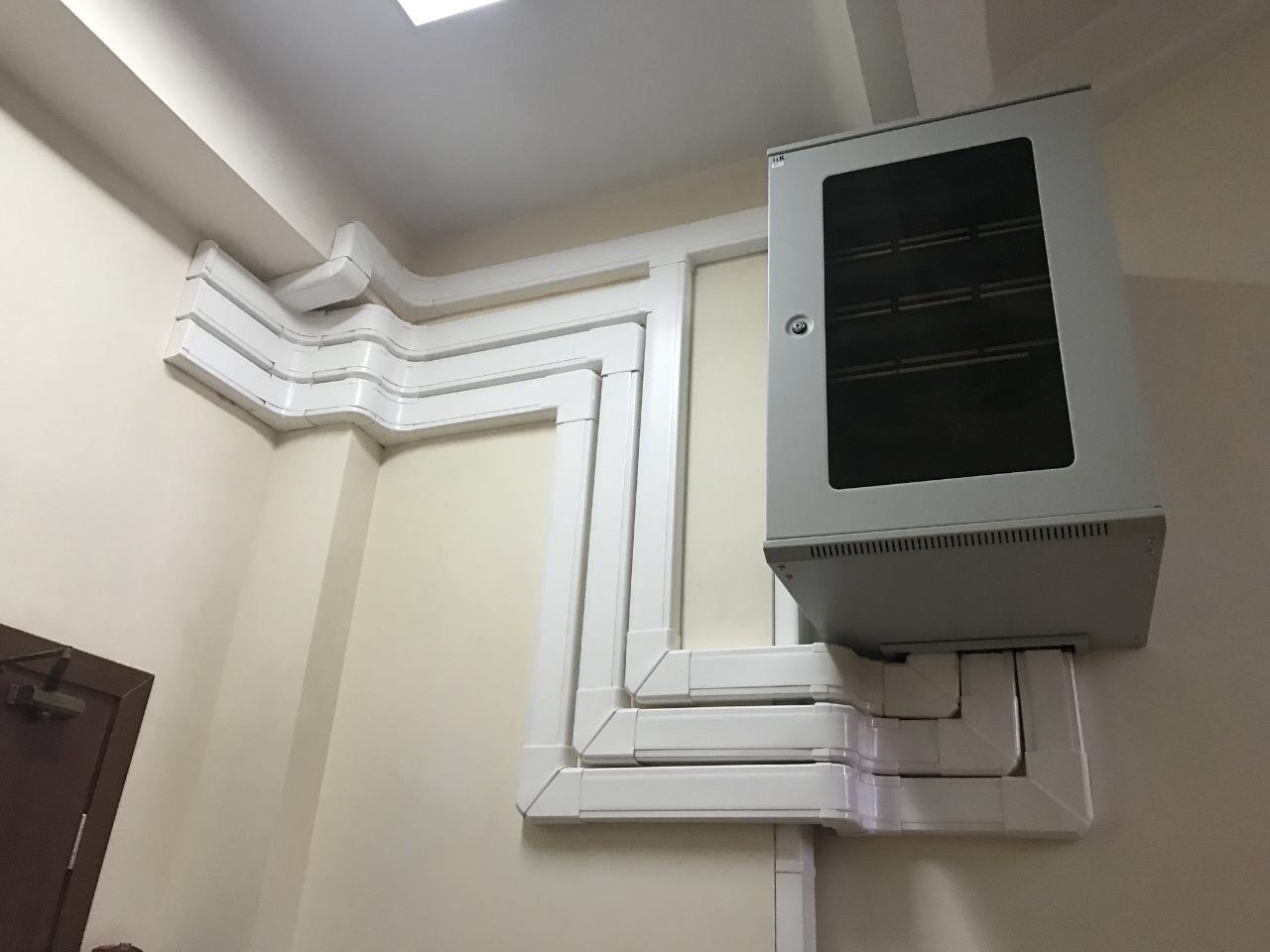

Все правильно. В одном коробе нельзя тянуть слаботочку и 220 Отечественный монтаж принято ругать, за криворукость. Но это не всегда так, вот пример. Аккуратно, со всеми углами и заглушками. Можно было бы, конечно, сечение короба взять побольше чтобы уменьшить количество трасс, а то как то смотрится перегружено. Потому и несколько каналов
Комментарии: 29
Pavel
кто сказал?
Kto
ПУЭ например
Pavel
пункт 2.3.86
Anton
Если все правильно помню, то расстояние должно быть не менее 8 см между силой и ютп, сила должна быть не больше 2,5 сечения.
Kirill
На сколько помню, там ещё и 400+ Вольт ограничение
Saymer
Наводки ещё ведь могут быть, если там витая пара, а не оптика.
Kirill
А они будут Потому и нельзя их вот так просто класть Есть специальные короба с разделением Ну либо в разных тянуть
Kto
надо витую пару с хорошим экраном
Kirill
Иначе в порт может спокойно прилететь 100+ В переменки потенциал
Kto
магнитное поле и через пластик проходит, если разделять то металической перегородкой, иначе надо растягивать на некоторое расстояние
Kirill
При чем тут прокладка кабелей в земле? Оно ослабевает пропорционально квадрату расстояния А металлическая перегородка превратится в охуенный конденсатор Потому никто так не делает
Kto
+ открыл и свое, и ПУЭ РФ, не понял связи заземленная?
Kirill
И на стыках коробов соединять, ага Никто не будет этим заниматься и это крайне ненадежно
Kto
я думаю про лотки
Kirill
Лотки да, это тема Встречал в разных документах рекомендации как раз по их заземлению
Kto
у меня просто короб это опуск силового кабеля от лотка к розетке в основном, и то часто просто ПВХ трубку используем если внешний монтаж
Pavel
Все вендоры разрешают укладку в одном кк с разделителем, но не более 15-ти метров.
Kirill
Ну если там разделитель, считай это просто два разных канала
Pavel
так на картинке DLP 105x50, туда ставится разделитель
Kirill
Хмммм Тогда да, вполне можно Возможно они так разделили по этажам На каждый свой короб
Anton
Точно, там крышка гибкая. Не сразу заметил.
Pavel
и тут скорее всего электрика+оптика заведена сверху, а витая пара снизу
Anonim
Да в общем то какая розница... сделали как будто руки из плеч. И хорошо. Обычно делают, как будто руки из жопы
Anton
Видел много раз большого сечения типа 200*80, а внутри прям в гофре кидают, как раз для разделения Там в шкафу панели видны, незагруженные еще, медные. И больше ничего.
Kirill
Ну, потом нагрузят
Anonim
У нас так скс сделали в офисе на 150кв... за 200к рублей)
Pavel
в самом вверху, вроде бы кросс? нет?
Saymer
Её заземлить ещё надо правильно. Да ну, на фиг.
