Ребяты, у меня тут странные дела. Бортовой кампутер от Pajero. Преобразователь 33JE (гугол говорит что это скорее всего R1160N331A), но у него In висит просто в воздухе. Или я чего-то не понимаю, или это какой-то косяк производителя. Т.к. на Out похоже идёт 5V питание с другого преобразователя :) Или может есть какой то вариант недокументированного использования этого преобразователя, когда In не нужен? :)
Комментарии: 7
Serega
Есть вариант ремаркинга - на авто зачастую те же микросхемы, что и в быту, но совсем с другой маркировкой... лучше вызвонить часть схемы и уже по pinout-ам искать...
Firs

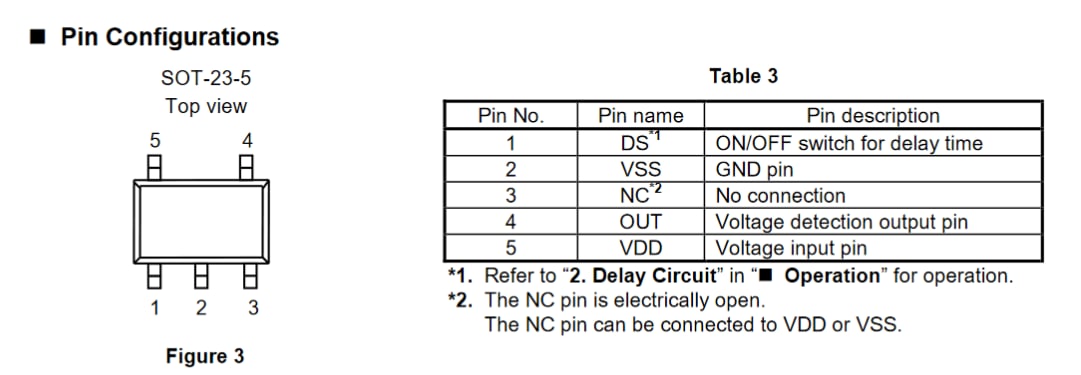

по pinout на первый взгляд всё сходится. Ну кроме того что in в воздухе :)
Serega
Так значит не всё... если это точно нужный функционал и это стабилизатор - ни что не мешает подкорректировать дорожки... вот только питание от двух стабилизаторов в одну цепь - это нонсенс...
Firs
Я ещё почему думаю что это косяк какой-то. На фоточках в интернете этого же бортового компьютера, я вижу что к in уже прицеплен резистор, но неразглядеть откуда к резистору приходит дорожка. Поэтому, возможно, в более новой ревизии они таки запитали это нормлаьно
Serega
Там может нестандарт и отверстие с токопроводником под ногой...
Firs
Плата односторонняя, однослойная, и под микрухой ничего нет
Serega
И не понятно - зачем там но out-е диод/стабилитрон... может это вовсе не стабилизатор...
