Добрый вечер. Подскажите практичное решение. На плате с STM32 нужно сделать коннекторы или пины или еще чего, что бы можно было прошивать ее. На некторых заводских видел просто отверстия метализирован
Добрый вечер. Подскажите практичное решение. На плате с STM32 нужно сделать коннекторы или пины или еще чего, что бы можно было прошивать ее. На некторых заводских видел просто отверстия метализирован
Комментарии: 61
Dmitry
различные вариации подпружиненных контактов (pogo pins) и контактных площадок под них, как вариант
Vasily
А что надо-то в итоге?
Igor
подключиться. Но на плате желательно без штырьков
Vasily
Есть еще smd pinhead коннекторы EziUsin 100pcs SMD 1.27mm Pitch Pin Gold-plated Double-pin 2x10P 1.27mm Dual Row Pin Header SMT 2*10P Connector Pinheader http://s.aliexpress.com/miauyqMN?fromSns=Copy to Clipboard Типа таких
Igor
Не удобно со штырьками.
Vasily
Я их использовал, когда полностью на smd делал... лень дырки было сверлить
Igor

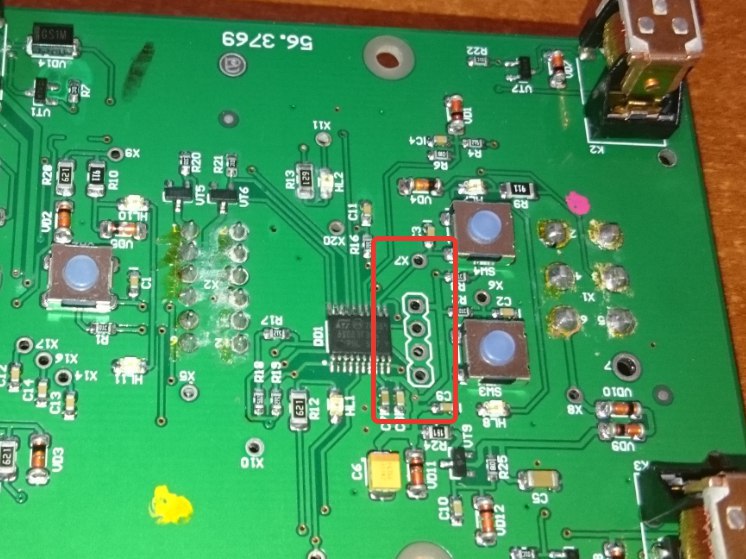

Как вот сюда подключаются?
Anonim
да епта, берешь и одеваешь на штырьки пружинки от зажигалки. Штырьки как направляющие, а пружинки упруться в колечки. Прижал, прошил. Нашли проблему епта.
Dmitry
эт уже вот эт вот ) http://easyelectronics.ru/proshivayushhij-shhup.html
Igor
Пружинки, зажигалки... а есть готовые инструменты?
Petr
pogo pinы же
Igor
не встречал такого ни когда. Смотрю в поисковике... странные штырьки.
Dmitry
просто в контесте консьюмерской электроники эт такое себе... типа давайте в hdmi поставим чип drm... да мне легче будет отказаться нахрен от этого интерфейса или производителя, тем более когда выбор есть. могу на али ссылки запостить
Igor
Как это поможет к подключению не ясно
Dmitry
спаяешь типа вон той готовой хрени под SWD, ссылку на которую я кидал
Igor

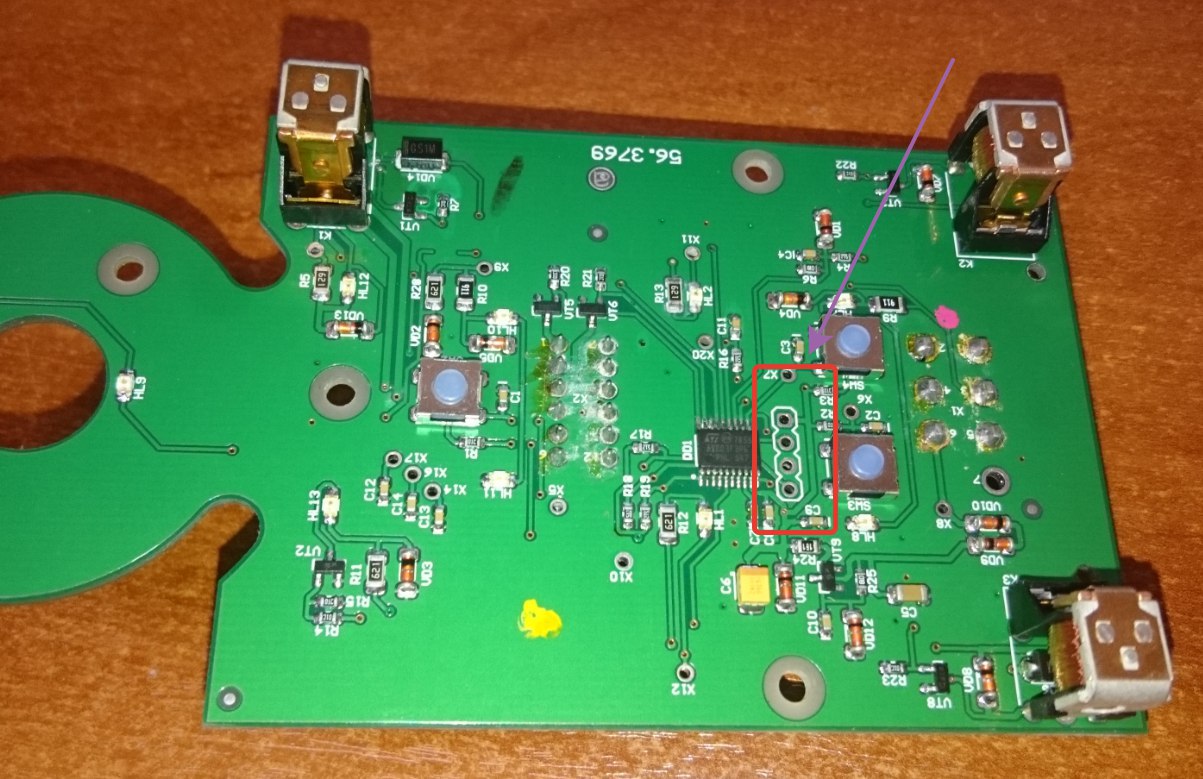

Как подключиться к этим контактным площадкам? Это для примера плата. Просто думаю как правильно на плате сделать коннекторы для прошивки
Dmitry
ок, давайте все по новой... ох. чем тебя вот не устраивает такой девайс, но самодельный... https://www.tindie.com/products/ElectronutLabs/pogoprog-model-b-pogo-pin-programmer-swd-2-pack/
Vasily
Дежавю?
Dmitry
почти
Igor
Это надо руками придавливать для контакта?
Dmitry
да
Petr
Ну тут же уже на 10 раз обсудили что это такое и как применять :)
Igor
Ну это не самый удобный способ. Что-то типа штырька вставить, но что бы он хоть как-то фиксировался
Dmitry
ок, вот тупо кусок PBS-гребенки в который тупо воткнуть PLS и не надо держать ничо
Petr
https://learn.adafruit.com/how-to-make-a-pogo-pin-test-jig/overview
Dmitry
дешевле уже некуда тоже
Petr
Для не читающих чат и не гуглящих, с картинками
Igor
Да я не столько о дешевости, сколько об надежности контакта и удобстве в эксплуатации. Если залезть согнувшись к это плате и еще держать чего-то там руками....
Dmitry
мы щас говорим на уровне... вот у нас плата голая с металлизированными отверстиями, паять мы ничо не хотим в нее, но надо чтоб чо-то в эти отверстия^W "дырки" подходило, удобно и держать не надо было....
Petr
Тогда запаяй разъем туда, чо
Dmitry
там уже типа было "требование" шоб ничо не паять еще )
Petr
И чтобы за него все придумали, погуглили и прочитали мысли, угу
Igor
Я всего совета попросил. Не стоит так :) Предвартельно конечно в инете поискал возможные решения. Но ни чего удобного не нашел
Dmitry
вот даж чисто гипотетически... я не представляю какая конструкция даж чтобы в плату ничо не паять и при этом ничего не надо было рукой удерживать, что типа "неудобно"
Woddy
Погопин с защелками Рядом с падами отверстия для защелок
Vasily
Магнитные контакты
Dmitry
нужно паять то, к чему они магнититься будут )
Woddy
Если для пользователя - то надо разъём не допускающий переполюсовки
Shtolcman
Для пользователя потому штырьки и не запаивают
Igor
Я предполагаю, некий штырек должен войти в отверстие. Штырек тонкий но по диаметру како-то подпружиненный
Shtolcman
Т. К. Обязательно что-то будет не так
Anonim
я тебе про это и говорил. С пружинкой
Vasily
Сзади приложить огромный неодимовый магнит на 200кг. Магнит поставлять с девайсом
Igor
Или как вариант штырек должен быть просто конусным, что бы вставлять до упора пока туго не стане
Vasily
А слабо по воздуху обновлять прошивку, вообще без проводов?
Shtolcman
Не, ну так для этого все равно мк ж надо bootloader ом прошить Я так понимаю, что это для первоначальной прошивки всё обсуждается
Vasily
Они собрались продавпть мильон плат без прошивки и поставлять с ними stlink? Ну ну удачи Я думаю что нам просто *бут мозг
Anonim
краевой разьем сделай я так делал чтобы не паять и подцеплять коннектор колодку взял от 5 дюймового дисковода
Vasily
Во-во... usb
Anonim
или усб да
Vasily
Ftdi на плату и вперед
Shtolcman
Ftdi ставить ради одного bootloader - жирно
Petr
cp2102
Vasily
Не суть....
Igor
я читал и смотрел картинки. Но что-то подсказывет, что должен быть другой способ
Dmitry
все что вообще видели уже высказали и показали... если кто-то знает другие варианты, то даж интересно было бы послушать )
Nikita
Краевой разъём например, под какой нибудь подходящий слотовый коннектор, типа isa
Unsupported
Это орфография :) если не ошибаюсь https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcR06Y1Gx6NRyjvoabYZ9eJ1pEtUmUFBBBM-0abILEVsquQsERET3A
Anton
Вот видишь!!! А я о чем?))) Все это грустно на самом деле..
Andrew
Ключи к решению проблемы - желание исправиться и внимательность
Nikita
Типа того да
