Комментарии: 17

1. Bogdan

   • 09.10 2018 05:43:06

   https://github.com/esynr3z/nixie-ps Флайбэк на трансе из чипдипа

   • Woddy

     • 09.10 2018 05:43:43

     Классические решения описанные в интернетах собраны просто на дросселе. С управлением от 34063 или max1771. Это не слишком оптимально

   • Jury

     • 09.10 2018 05:46:03

     это я знаю, вплоть до генерации ШИМа непосредственно управляющим контроллером (ходит такая схема на PIC`е) Спасибо

     • Bogdan

       • 09.10 2018 07:04:43

       Ещё можешь вот здесь посмотреть - полный лог разработки с нуля https://hackaday.io/project/27899-nixie-tube-power-supply

       • Unsupported

         • 09.10 2018 07:04:52

         Вот такой обратноход мне нравится больше, это lm2577



         • Bogdan

           • 09.10 2018 07:05:15

           Ну и по габаритам и характеристикам вот примерно к такому можно стремиться http://www.tayloredge.com/storefront/SmartNixie/PSU/index.html

           • Unsupported

             • 09.10 2018 07:08:23

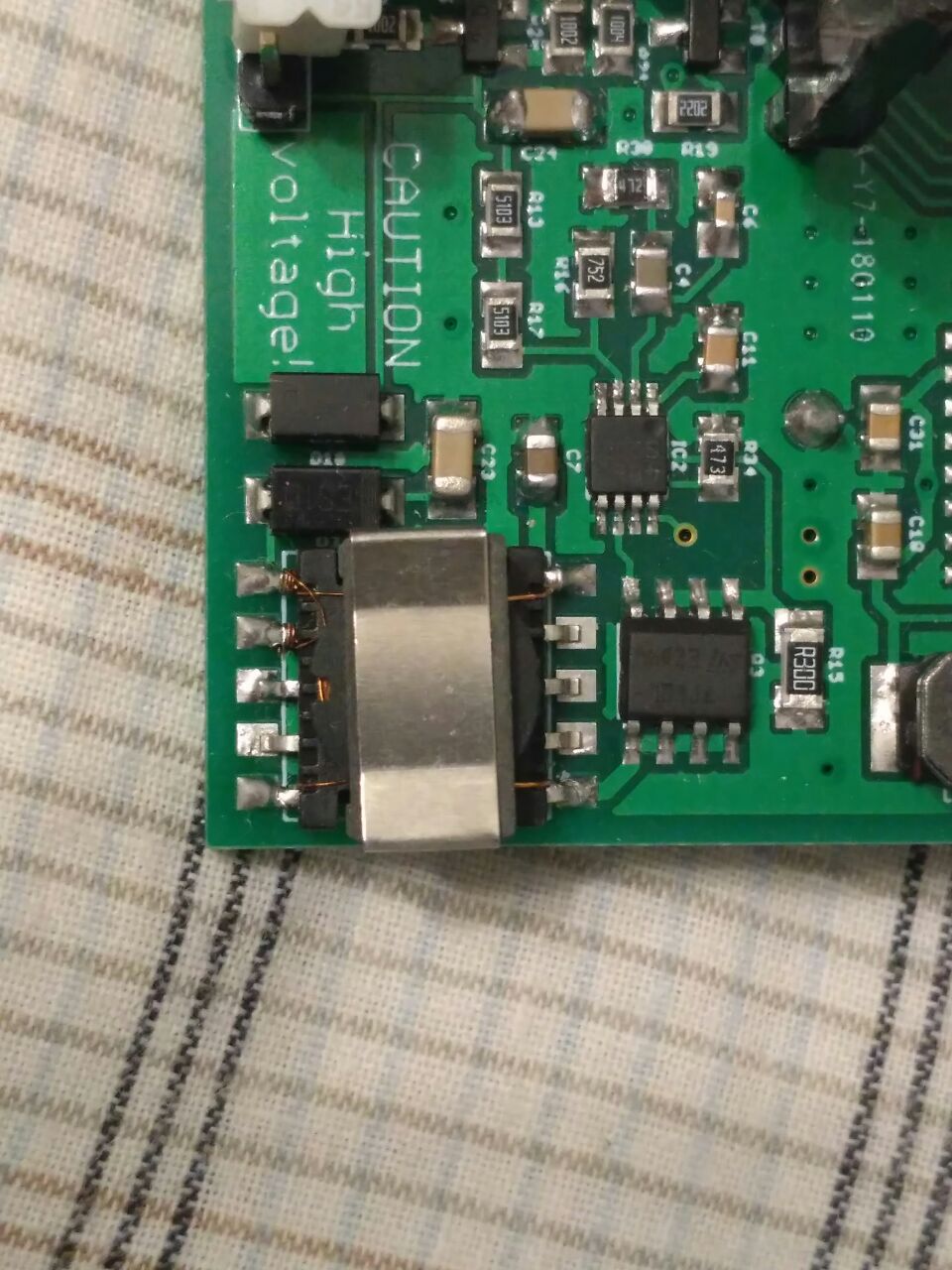

             Считаете, трансформатор на гантельке - хорошо? Я вот в такие габариты уместился, трансформатор габаритами 11*10*6.5

             • Bogdan

               • 09.10 2018 07:08:59

               Считаю что снимать указанную мощу с такой площади это довольно неплохо

               • Unsupported

                 • 09.10 2018 07:09:19

                 Ага, я так же делал, пока не наткнулся на эти сердечники

             • Unsupported

               • 09.10 2018 07:12:11

               http://ferrite.ru/warehouse/?subcats=Y&status=A&pshort=Y&pfull=Y&pname=Y&pkeywords=Y&search_performed=Y&q=Er11&dispatch=products.search Там есть ещё меньше, 9.5мм, но в них я не помещаюсь Короче, эта фигня от 3В работает

               • Bogdan

                 • 09.10 2018 07:12:57

                 Ну у меня чуть побольше получился (по ссылке на гитхаб выше). Меньше в чид не было, да и в результате в меньший я бы не поместился Сколько выход при этом?

                 • Unsupported

                   • 09.10 2018 07:13:43

                   Выходит что?

                   • Bogdan

                     • 09.10 2018 07:14:15

                     Ну 3в на входе, а на выходе при 180 (или около) какой ток допустимый?

                 • Unsupported

                   • 09.10 2018 07:14:45

                   Я тоже на lm3488 сделал, на фото видно :) а трансформатор на фотке с 2577 - тоже efd15/8/5

                   • Yudelex

                     • 09.10 2018 07:15:09

                     А импульсный источник питания 5 В 2-3 А кто нибудь интегрировал на плату? Знаю, есть готовые модули, но заказчик отказался - дорого.

                     • Unsupported

                       • 09.10 2018 07:16:57

                       На выходе 170В при 68К нагрузке я проверял, т.е. 2.5мА стабильно обеспечивает, больше мне не нужно было, т.к. динамика Источник из скольки?

                       • Yudelex

                         • 09.10 2018 07:17:05

                         Из 220.
