Комментарии: 29

1. Anonim

   • 20.04 2019 19:36:10

   Прицепить колесико с генератором и от него запитывать (как у фонариков с ручным приводом) Если частота пика заранее известна то посчитать модуль квадратурного перемножения с образцовым сигналом, можно пропустить его через фнч

   • Defragmented

     • 20.04 2019 19:37:23

     частота известна но фаза нет

     • Anonim

       • 20.04 2019 19:41:13

       Это неважно, на то и перемножение квадратурное То есть делается два перемножения - с опорным сигналом и еще одним опорным сдвинутым на 90 градусов. Результат суммируется По модулю конечно же для грубого быстрого расчета. Если хочется более точно то по теореме Пифагора

       • Plank

         • 20.04 2019 19:41:48

         Это вобще нормально, что один модуль реле в включенном состоянии тратит аж 2вт (5в х 0.4А)? (китайцы конечно. Стандартный модуль)

       • Defragmented

         • 20.04 2019 19:47:54

         интересный метод. я понимаю идею, но не знал о таком.

         • Anonim

           • 20.04 2019 19:56:45

           Да этот метод я на коленке придумал лет 15 назад, когда возникла необходимость ремонтировать аппараты с АОН при отсутствии телефонной линии. Сделал на базе компа пень 166ммх через лпт порт симулятор АТС, при этом надо было онлайн отлавливать и определять DTMF сигнал и посылать ответ. Вот программно и делал квадратурное перемножение, складывал модули и пропускал через цифровой ФНЧ

           • Unsupported

             • 20.04 2019 19:58:07

             Так для dtmf частоты методом Герцеля принято детектить

             • Anonim

               • 20.04 2019 19:58:11

               И моя лыжа не пищит 19"

             • Anonim

               • 20.04 2019 19:59:02

               Что за метод? У меня тогда и интернета не было за неимением телефона

               • Unsupported

                 • 20.04 2019 20:01:30

                 Алгоритм Гёрцеля, если быть точным. Частный случай ДПФ, как раз подходит, когда нужно "мощность" известных частот определить, а не все в отличие от БПФ

                 • Anonim

                   • 20.04 2019 20:18:09

                   Спасибо, не знал о таком. Но судя по описанию в википедии вычислительная сложность алгоритма Гёрцеля достаточно высока и многократно превышает описанный мной.

       • Defragmented

         • 20.04 2019 23:03:34

         я проверил. фурье я могу видеть сигнал даже если ток шума в 10 раз больше тока сигнала с твоим методом я могу видеть какие-то закономерности только пока ток шума примерно равен току сигнала т.е. я так понимаю этот метод не подходит если шума намного больше чем сигнала. ну или нужна какая-то пост-обработка. твой метод на выходе дает что-то вроде плавающего положительного сигнала который тем больше, чем больше сила полезного сигнала. но и на шум он тоже реагирует сильно. усреднять нужно миллионы точек чтобы что-то получить как я понимаю

         • Anonim

           • 21.04 2019 08:03:36

           Положительный сигнал после этого через ФНЧ не пропускал? Попробуй если нет. Вот нашел описание https://radioprog.ru/post/416 http://digteh.ru/digital/kvdmod.php А по сути умножение это вычисление корелляции в заданный момент времени, после усреднения через ФНЧ думаю чувствительность должна быть достаточно высока

     • Anonim

       • 20.04 2019 19:46:09

       Ответил выше

2. Anonim

   • 21.04 2019 00:46:15

   был бы каталог в лоб не варик ? берешь свою узкую полосу и даешь полезный сигнал, потом тупо соотносишь с шумом идеального. Окно только подбери под себя

   • Defragmented

     • 21.04 2019 00:48:11

     пока решил просто забить на настоящий SNR и считать просто через селективность фильтра. это на 2 порядка быстрее. без симуляции шума вообще

     • Anonim

       • 21.04 2019 00:49:24

       где-то косяк в петле ОС инвертора, там мерцание происходит и ос его с запазданием компенсирует. Смотри на стареющие детали бэээ

       • Defragmented

         • 21.04 2019 00:49:26

         как закончу посчитаю настоящий SNR (требует несколько минкт на точную симуляцию с шумом)

       • Beryl

         • 21.04 2019 07:39:03

         Питальник проверил, капы в норме

         • Beryl

           • 21.04 2019 07:40:15

           Подпаивал параллельно конденсаторы, на неисправность и форму напряжения это не влияет

           • Th0r

             • 21.04 2019 07:47:09

             так тебе про инвертор говорят, лампы как раз секунд 10 стартуют, потом горят. лампы другие подкинь, или вообще инвертор отключи и фонариком посмотри как себя ведет

             • Beryl

               • 21.04 2019 07:47:45

               Там леды, вот в чем дело



               • Th0r

                 • 21.04 2019 07:48:24

                 о, ты созрел рассказать что там за монитор

                 • Beryl

                   • 21.04 2019 07:50:02

                   Вот такая фигня Глаз это видит только в динамике, когда что-то движется Камера видит и в статике Диагональные полосы











                   • Th0r

                     • 21.04 2019 07:51:27

                     видимо нужны более прямые намеки: МОДЕЛЬ МОНИТОРА МОДЕЛЬ МАТРИЦЫ ДРАЙВЕР VGH\VGL

                     • Beryl

                       • 21.04 2019 07:55:06

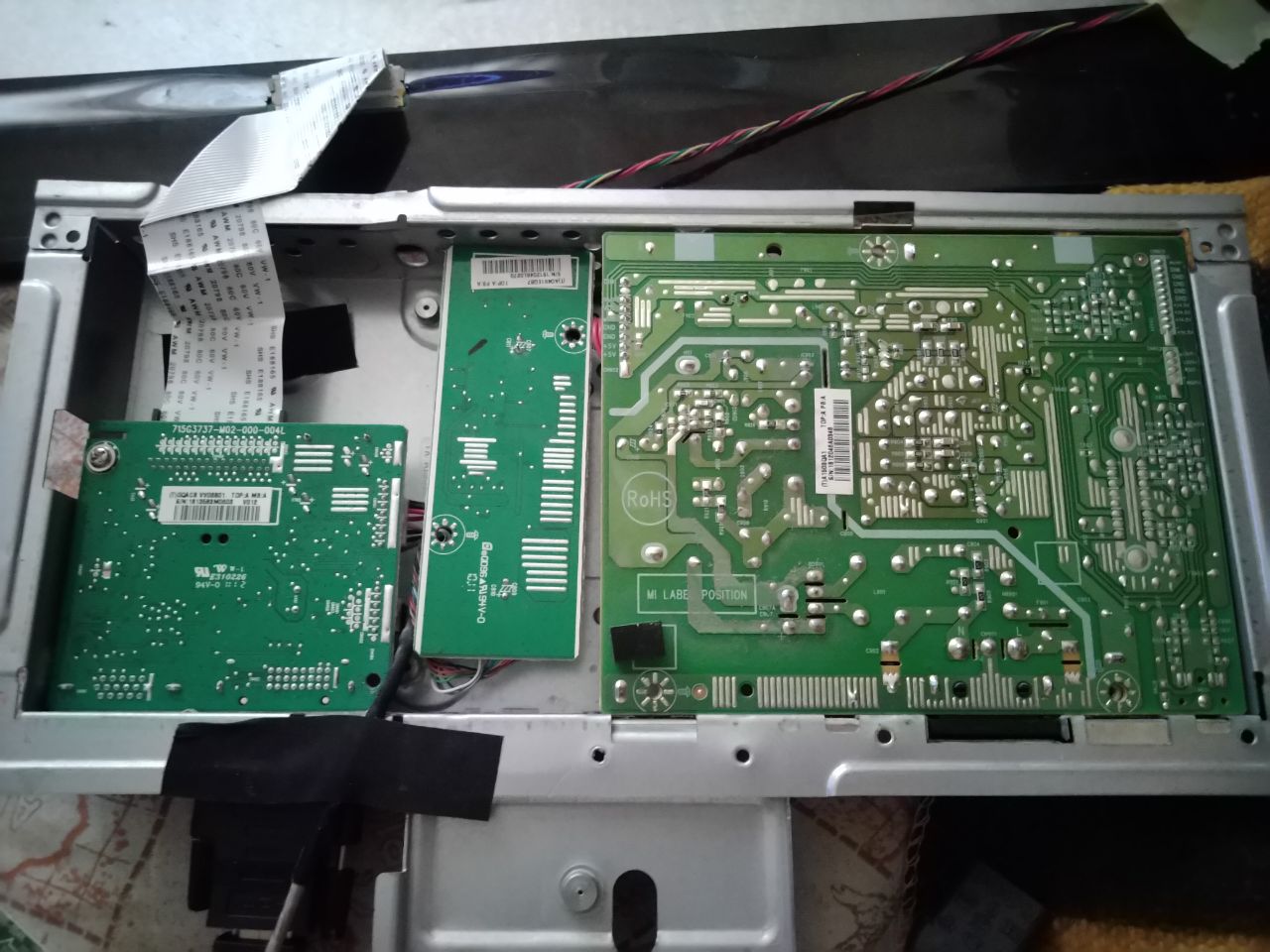

                       Сейчас Так норм?

                   • First

                     • 21.04 2019 08:50:28

                     Хз чё там про оттенки - у меня такая фигня из-за скалера неродного была

         • Anonim

           • 21.04 2019 11:58:57

           ос капов ?

           • Beryl

             • 21.04 2019 12:04:36

             Я все капы питальника пробовал шунтировать другим капом, ничего не меняется Осциллограф на них значимых пульсаций не показывает, постояннка.
