Всем привет) Тут хардкорная задачка стоит) Есть светодиодная лента (огромная) на 24 вольта (100 метров). Нужно сделать плавную регулировку света. Но проблема в том что лента потребляет в ок двух киловатт... Справится ли с подобным мосфет? К примеру такой?)) просто это один из самых мощных что смог найти по более менее вменяемой цене есть вариант повесить на него радиатор с активным охлаждением работать все это будет на 50% от мощности мб даж меньше просто 60х200 это 1200ватт в идеальных условиях... подобные цифры в даташите еще больше пугают
Комментарии: 103
Anonim
А параллельно включить несколько мосфетов? 60x200 это чуток другая цифра... Там точно 2 киловатта? Как считалось?
Lucifer
Ленты еще нету так-что точное замерить не могу. Но там потребление 20вт на 1м. И того 2000ват на 100м Думал об этом но дороговато выйдет, я думаю еще попробовать с igbt посмотреть и попробовать но с ними дела не имел
Anonim
Плотность ленты какая?
Lucifer
единственное что знаю это напряжение питания и ватты на метр но вообще да, лента на 2квт напрягает чет хотя если учесть ее длину то все стает на свои места)
Anonim
Не ну если плотность 240 диодов на метр то 2 квт и выходит
Lucifer
О_о те 24000 диодов будут потреблять 2квт?
Anonim
Ну обычно как-то так считают. При 60 диодах на метр стандартаная лента там где-то 5 квт в метре
Lucifer
хм, а ведь один светодиод потребляет десятки милливат
Anonim
Я поэтому и спросил какая плотность ленты) Если реально 2 квт, то мосфет это будет меньшей головной болью)
Lucifer
поч? Оо
Anonim
Ну ты прикинь как она будет греться
Lucifer
хм, тож верно, там же слой меди на ленте никакой
Anonim
Да и питание придется дублировать и сечение кабеля квадратов 6 надо будет тащить
Lucifer
Тогда сколько может потреблять 100метров ленты в среднем?
Anonim
Стандартная лента 60 диодов 5 ватт на метр То есть 100 метров 500 ватт
Lucifer
сек
Anonim
А. и какие диоды еще) Есть же 3528 а есть и 5050) А куда это если не секрет?
Lucifer
Подсветка на стену) Вот что единственное есть И длинна ленты Гугл выдал ленты на 20вт на метр на 24вольтах
The
с длинной ленты увеличивается сопротивление. 2квт там не будет
Anonim
Причем тут сопротивление? Если он не будет дублировать питание то у него лента не будет светить нормально... Я надеюсь он это понимает)
The
потому что он посчитал одинаковую мощность для всей длинны
Lucifer
Щя погуглил ленты с фоточками. Тут 13вт на метр по плотности
Anonim
Ну если параллельно тащить кабель квадратов в 6-8 все ок будет Не с начала ж до конца ее подключать Количество диодов на метр и размер их выбери сначала Количество ватт не зависит от напряжения
The
чё?
Anonim
От напряжения будуьт зависеть амперы Что че Там резюки просто разные стоят
Lucifer

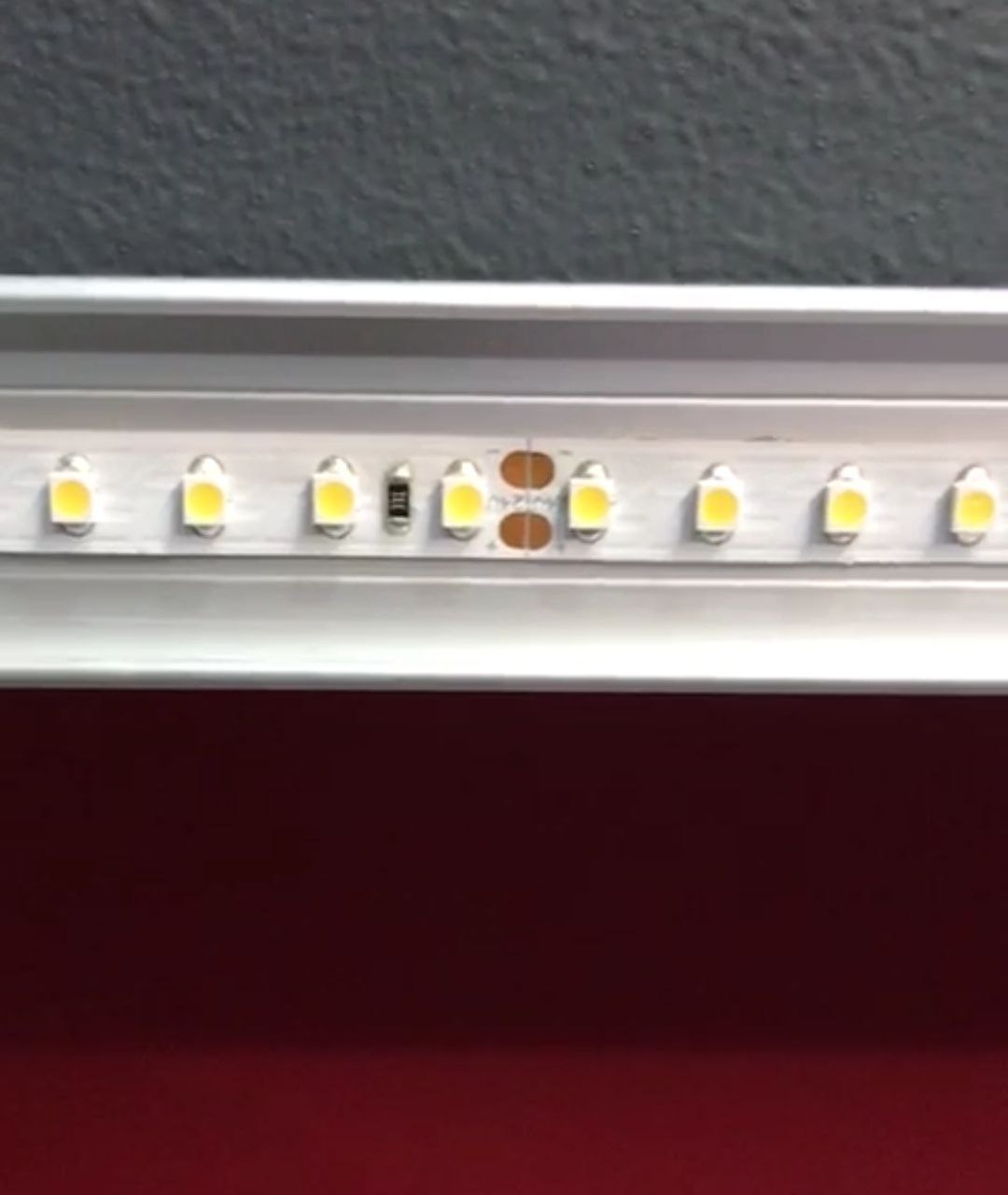

Вся инфа в фотке что скинул) и да, оно уже подключено от начала и до конца) только я к этой ленте доступа пока не имею
The
на длинне сопротивление участков складывается, возрастает падение напряжения
Anonim
Я кажется написал выше. Почитай лучше Для этого ПАРАЛЛЕЛЬНО кладут кабель бОльшего сечения и включают его каждые 5 метров
Lucifer
Хм, а мосфет то по идеи справится ибо 24 вольта и 83,3 ампера это 2000 ватт оО. Те мосфет этот выживет при любом раскладе
Anonim
Ну да. Если не окажется подделкой с али базара
Lucifer
Только на затвор нужно вольт 12 подавать чтоб открылся по лучше) С чип и дип)
Anonim
Так он собирается шим регулировать его как я понимаю. Надо брать с запасом. Два в паралелль
The
ампераж мосфета остаётся один при любом напряжении
Lucifer
Чёт не додумался ток сразу посчитать)
Anonim
Эм. Логично. Не мощность же указывается его. А амперы и вольты...
Lucifer
Так меньше же потреблять должен? Тот мосфет 210 вольт держит
Anonim
Хер знает может и больше.... Зависит от частоты
Lucifer
Оой 210 ампер
Anonim
Какой тот? Ну да Но нте 210 ты видел при каких усмловиях)
The
если мосфет на 80 ампер, то он пропустит 80 ампер при 12в, при 24 вольтах и при 1 в
Lucifer
Ну если окажется что финальная мощность 600ватт то тем более вытянет ибо судя по фоткам 2квт ленты в неск рядов идут я в курсе))
Anonim
Он решил покапитанить
Lucifer
Этот
Anonim
Он 210 держит пока холодный. Сам же видел)
Lucifer
В идеальных... Сколько мосфетов попалил
Anonim
Если с али то они не соответствуют даташиту Да и с чида иногда тоже.
Lucifer
ну не в компеле же брать
The
а при чем тут тогда мощность?
Anonim
Да похоже 240 идут двухэтажные ленты
Lucifer
потому что потребление ленты в магазинах обозначают в ваттах а ток точный я не знаю
Anonim
Потому что светодиодные ленты считаются по мощности. Делишь на напряжение и получаешь ток
The
пиздец. светодиоды питаются стабилизированным током вообще-то
Lucifer
известно напряжение. И параметры мосфета. Но посчитав максимальную нагрузку в амперах стало ясно что мосфет выдержит при любом стечении обстоятельств кэп, ты ли это?))
Anonim
Мы сейчас говорим про ленту... А не про набор диодов последовательно включенных
Lucifer
вообще нет, ток потребления светодиода зависит от ограничивающего резистора
Anonim
Нееее. Если ты питаешь диоды без резистора, то тебе нужен источник тока, а не напряжния А там могут быть сотни вольт при длинных лентах
Lucifer
так при помощи резистора ты можешь и яркость подправить и запитать светодиод от почти любого напряжения
Anonim
А на лентах обычно резюк тоит возле каждого диода да Правда на твоей фотке. я увидел почему-то только один резюк)
Lucifer
ну номинал резистора не видно) Так что мб все ок)
Anonim
Да плотность не понятна просто
Lucifer
https://swgshop.ru/catalog/podsvetka/svetodiodnaya_lenta/lenta_swg_pro/seriya_swg2p/swg2p126-24-13-w/ скорее всего такая лента там
Anonim
Че-то мне кажется это 120 диодов на метр. то есть 10 ватт на метр
Lucifer
светит ярко
Anonim
Ну 13 ватт значит
The
руководство как спалить хату
Anonim
Ну полтора киловатта бери да
The
я посмотрел
Anonim
Почему спалить?
Lucifer
на том резисторе 111 видно тут резистор 121 (почти совпадает )
The
80 ампер гонять для подсветки где-то под плинтусом
Anonim
И че Почему спалить то хату?
Lucifer
80ампер там не будет инфа сотка
Anonim
Это у тебя зал такой что-ли?
Lucifer
55 ампер выходит в лучшем случае)
The
потому что ты решил зарезать ток шимом?
Lucifer
это не мне, история долгая как я к такому скатился) а че такого то?
Anonim
А как они подключены то?
The
разбить ленту на участки по 5 ампер
Anonim
Неужто все 100 метров подключены к одному блоку?
The
каждый участок запитывать со своего стабилизированного по току источника
Anonim
Причем тут источник тока я не врубаюсь? У него УЖЕ протянута лента с резисторами. Здесь НЕ НУЖЕН источник тока. Здесь нужен источник НАПРЯЖЕНИЯ
The
ебана, прикинь, у тебя светодиод сдохнет, и ты через него 50 ампер будешь качать, круто?
Anonim
Почему 50 ампер?
The
как будто сварочник хуячит
Lucifer
если он сдохнет то вся цепь после светодиода просто перестанет светится
Anonim
Ты похоже просто не понимаешь о чем ты говоришь Че этьо
Lucifer
я просто не понимаю что тут может стать причиной пожара? Если сам светодиод потребляет не 50А а десятки мА. Ток который идет через цепь зависит не от того сколько может дать источник тока а от сопротивления цепи. Закон ома блин.
Anonim
У тебя диоды включенные параллельно через резистроы Почему она должна сдохнуть и какие 50 ампер Вы о чем?
Lucifer
я пытаюсь объяснить что на отдельный светодиод 50а не идет)
Anonim
Он путает с последовательными включенными диодами с светильниках со стабилизацией по току
The
т.е. тебе норм сварочник в плинтусе?
Anonim
Последовательно-параллельными. Там если 1-2 диода сгорают то током выжигает другие Сечение дорожек не такое большое чтоб там был "сварочние"
The
защита цепи от кз как происходит? аа, т.е . лента просто сгореть должна в случае чего?
Anonim
Лента 80 ампер не протащит на такой длине Для этого должна дублироваться проводка через каждые 5 метров. Хватит нести чушь
The
вот именно, и защита на питании никогда не сработает
Lucifer
вообще по идет там только один светодиод. Или сеть светодиодов (небольшая) сгорят
Anonim
Он имеет ввиду что если у тебя загорится проводка то ты сгоришь А то что у тебя в стене кабель в 4 квадрата проложен на 220 вольт, тебя не смущает
Lucifer
да вот только прикол в том что те же 50 ампер там в принципе не пойдут
The
этот провод должен выдать при кз тысячи ампер. этого хватает, чтобы автомат сработал за доли секунды
Lucifer
да и все единой ленты, сколько это в таком режиме работает хз
The
и тут уже можно вклинить транзисторы
