Привет. Что из этих микрух может являться памятью? Или биосом? Это плата видеорегистратора и он закирпичился. Прошивать только программатором. Но не могу понять какую из них На других регистраторах я память находил с обратной стороны платы. А тут не прокатило Вот микруха с другого рега. Что то типа этого ищу
Комментарии: 110
Vasil
А зачем? Гуглил маркировку?
Dzhonni
смотрел даташиты. но ни чего похожего на eeprom не нашел
Lash
а че просто минус плюс запаять в бп и без ферритов обходиться? чет не очень варик имхо
Vasil
Эта точно не?
Dzhonni
Просто программатор то используют sop8
Vasil
Эта хренотень по факту общий сердечник для двух проводов ака синфазный дроссель По маркировке на память пожоже
Lash
то есть аксиома эскобара и можно без них обойтись?
Vasil
Без него работает? А зачем тогда?
Lash
амм... а зачем они туда его положили? значит не просто там оно лежит.
Vasil
ВЧ давить, на всяких зарядках часто вообще один транс, без доп индуктивности
Dzhonni
Сейчас посмотрю еще раз. получается программатор такой понадобится.
Dzhonni
Это видимо sop16 прищепки такой не видел. похоже выпаивать придётся программатор вот такой. вроде должно получиться
Anonim
Лучше переходник купить. Я заебался цеплять щипцами когда нужно было десять штук прошить
Dzhonni

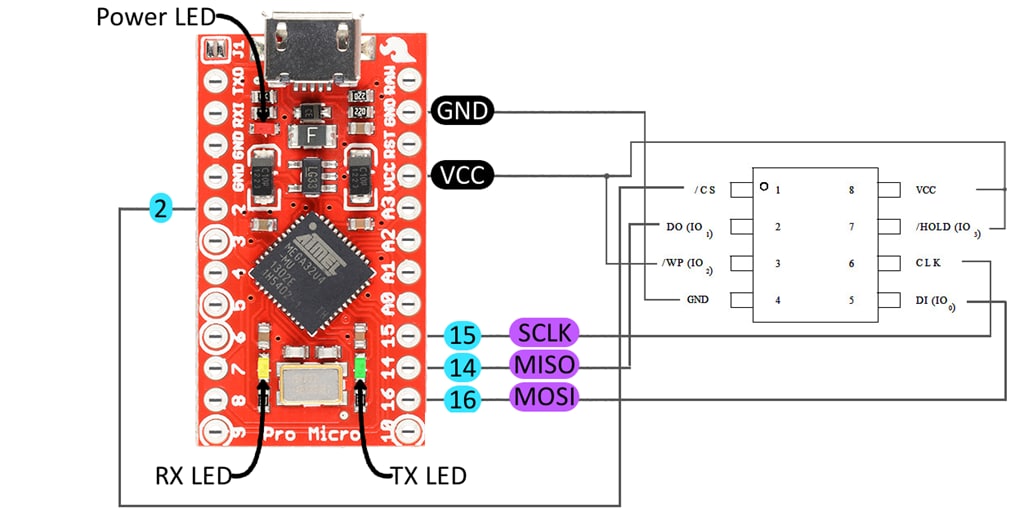

интересно а такой вариант реален?
Anonim
А справа че за флешка?
Dzhonni
sop8 корпус.
Anonim
Так у тебя дуинка 5 вольтовая. А флешка 3.6 вольта макс. Сгорит нахуй
Vasil
Там pro mini 3.3 чип
Anonim
А сверху стабилизатор на 3.3 видимо А с чего ты взял что в твоем реге проблема во флешке?
Dzhonni

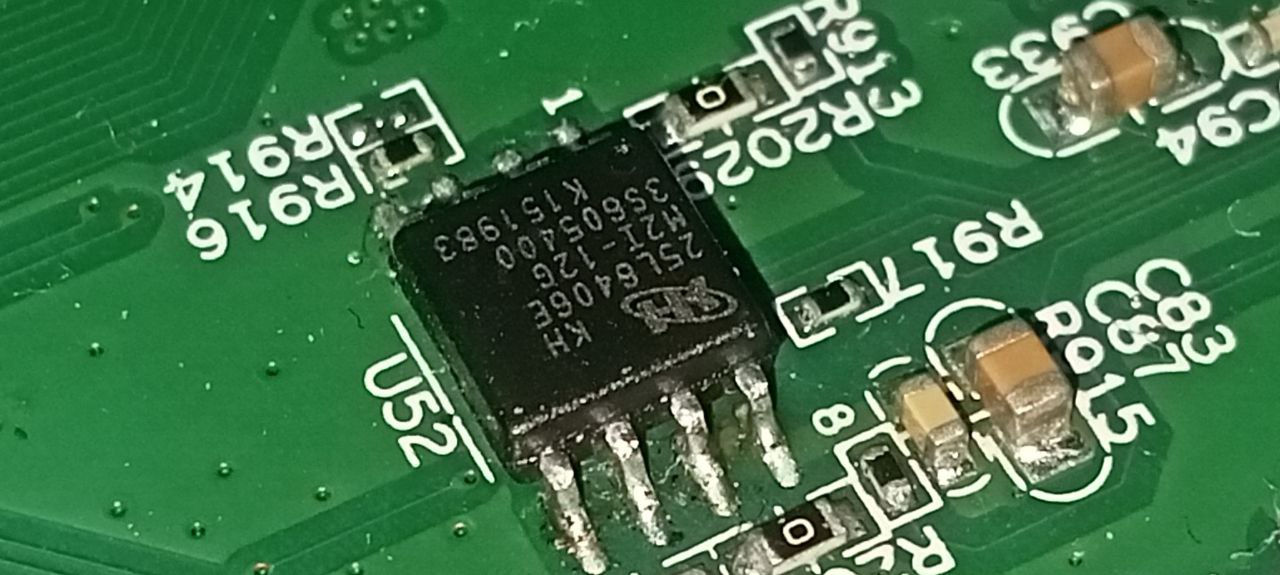

у меня две флэхи которые надо будет перепрошить mx25l12835fmi и 25l6406e
Anonim
Да я уже ответил сам себе на вопрос. Увидел стаб на фотке Купи программатор - пригодится. Но при прошивке лучше чип снимай. Не дай бог полярность перепутаешь при подключении щипцов - окирпичишь проц
Dzhonni
Куплю. Просто думаю какой лучше, что бы не получилось так что программатор только определённую память шьет. Ну тоесть боле менее универсальный хочу. у меня этих программаторов от ардуино несколько штук. Раньше баловался. Но понял что даже там разные чипы запаяны на программаторах
Anonim

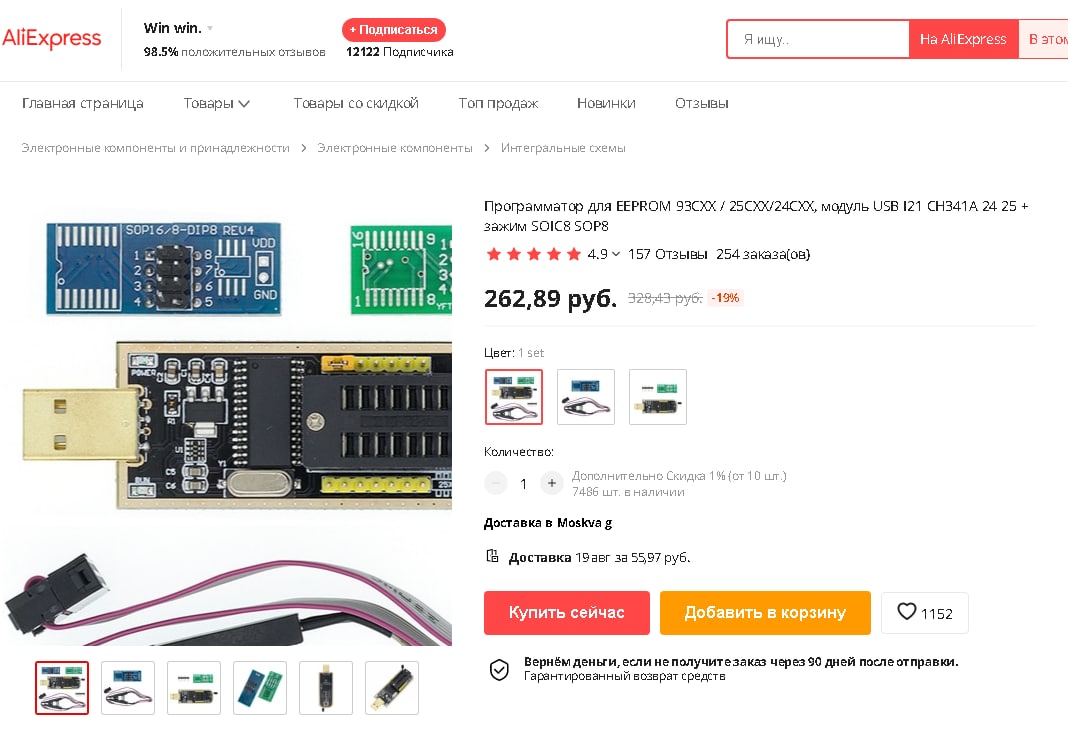

Для твоей сойдет. Этот за 300 рублей.
Dzhonni
Ну я тоже смотрю что скорее всего он и пойдет. Насколько понял, им можно и биосы на компах прошивать или роутерах например
Anonim
Можно все что угодно шить. 99% spi flash он прошьет У меня точно такой же лежит. Заебался крокодилами пользоваться, заказал себе переходник чтоб чип ставить на него а не цеплять зубами
Anonim
А что за программаторы у тебя есть? Скинь фотки. Может ты софт юзаешь не очень?
Dzhonni
На тех программаторах нет удобного слота для чипов. они с разъемом типа дисководного. Там одну ардуину надо было штырьками правильно соединять и шить.
Anonim
Ну елси тебе надо прошить одну еепромку, то думаю запаять 8 проводов это несложная задача
Dzhonni
Сейчас мне надо всего пару чипов сделать. вот я и думаю что тут и запаять можно. вот и гляжу как бы проще сейчас это заколхозить. А так конечно прикуплю сегодня программатор. Так то он будет не 2 дня ехать из алиэкспресса
Anonim

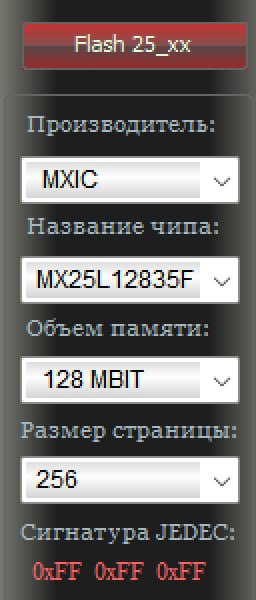

Вот твоя флешка есть в этой проге 128 мегабит? Это точно видеорегистратор?
Wildwind
16 мегабайт, вполне хватит под embedded linux, на каком-нибудь alwinner или ином поделии.
Anonim
Что тебя смущает? Не очень понятно. Это же не автомобильный видеорегистратор Ну это дохуя) На роутерах 8 метровые флешки вполне справляются с опенврт и гуем
Wildwind
Ну тут видать забили на сквашфс, или просто поставили про запас побольше.
Dzhonni
А что это за программа? это не смартфон же?
Anonim
ch341 programmer

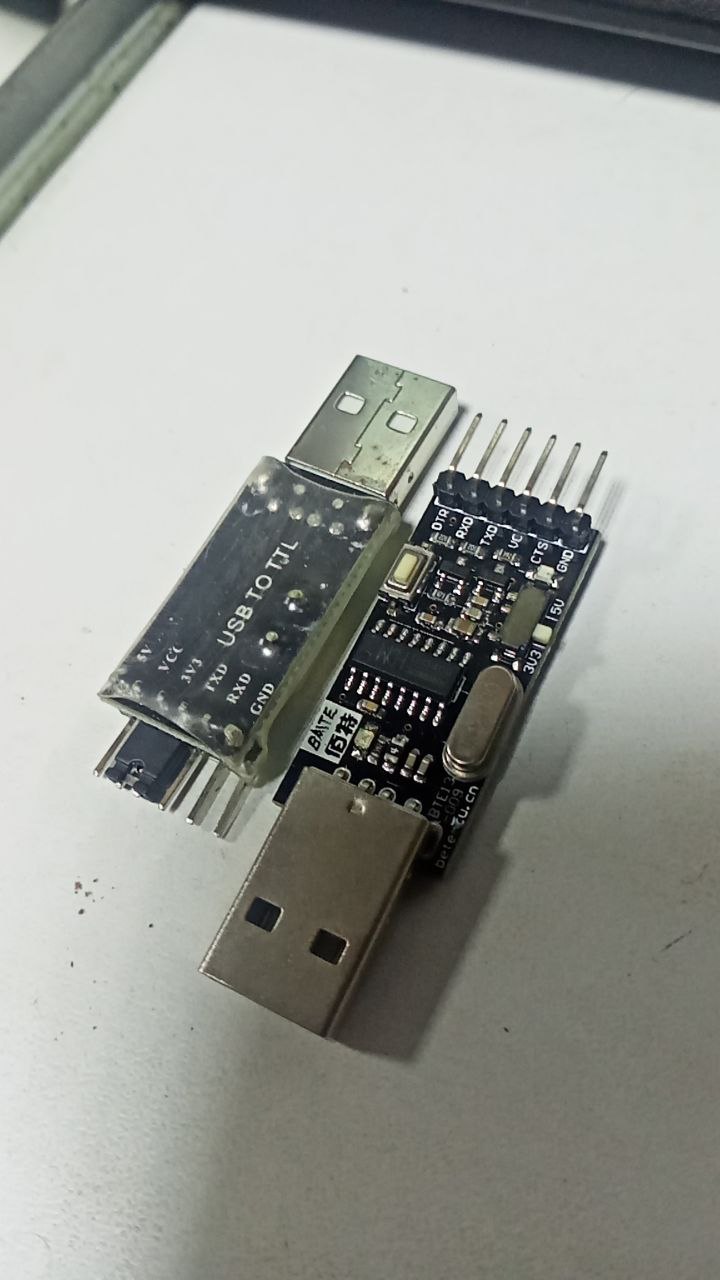

Dzhonni
Такие есть. Но ими вроде не прокатит
Anonim

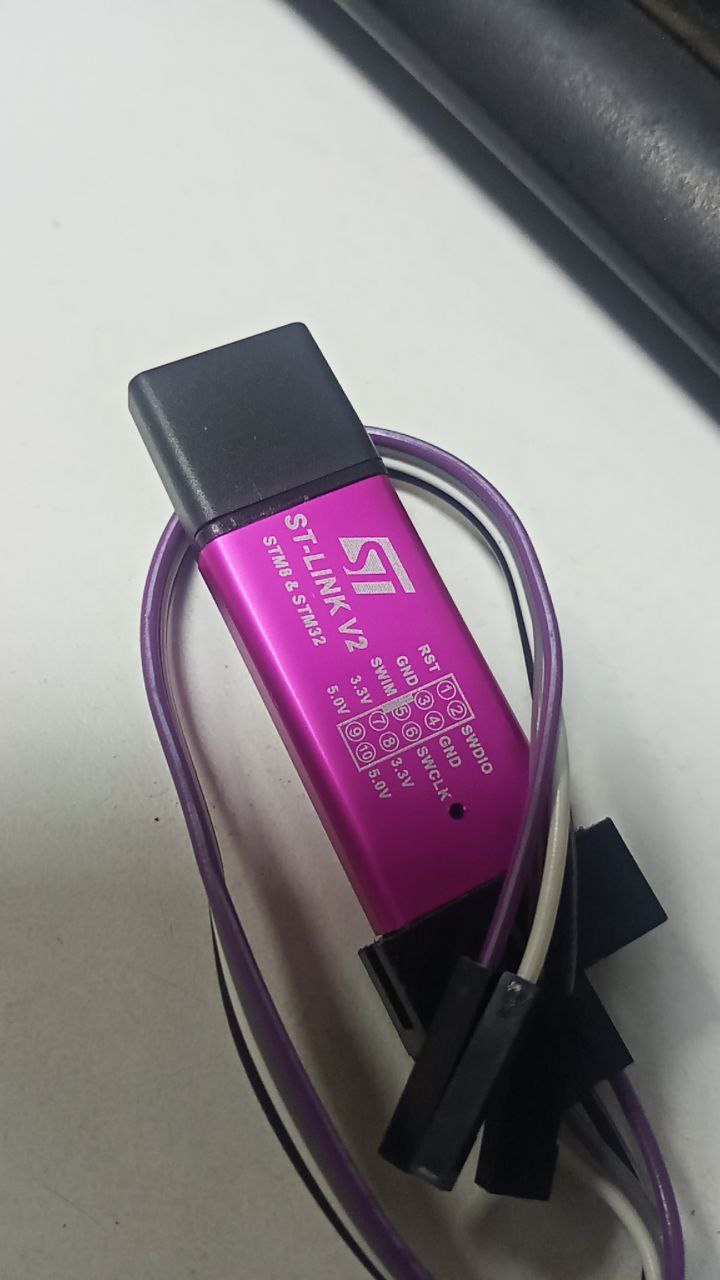

Второе это не программатор а usb-uart мост. А первый программатор для стм Бля уже не первый человек usb-ttl называется "программатором для ардуины"
Dzhonni
Ну да всмысле мост. Но он для той ардуинки у которо usb своей нету
Anonim
Ну понятно. Он для того чтоб шить ардуинку без своего юзб моста. Кстати он 5 вольтовый. Есп8266/есп32 и вообще 3.3 вольта процы трогать не советую им (в роутерах например) риск подпалить есть
Maxim
Там есть переключатель на 3.3 встроенного преобразователя
Anonim
Да, но на линии rx/tx там сохраняется высокий уровень 5 вольт.
Maxim
Это надо проверить. Там на схеме видно ключи, есть шанс что выводы чипа через эти ключи управляют сигналом на выводы и ключи все же подключены к 3.3/5 а не жёстко к 5
Anonim
Как правило многие чипы 3.3 к rx/tx толерантны к 5вольтам, но так делать все же не советую Я правда еще ни одного не убил. Но когда подключил ослик и посмотрел что у него на выходе, то был удивлен что у него на rx/tx 5 вольт)
Maxim
В любом случае изначально про программаторы для памяти говорили
Anonim
Так уже определились
Dzhonni

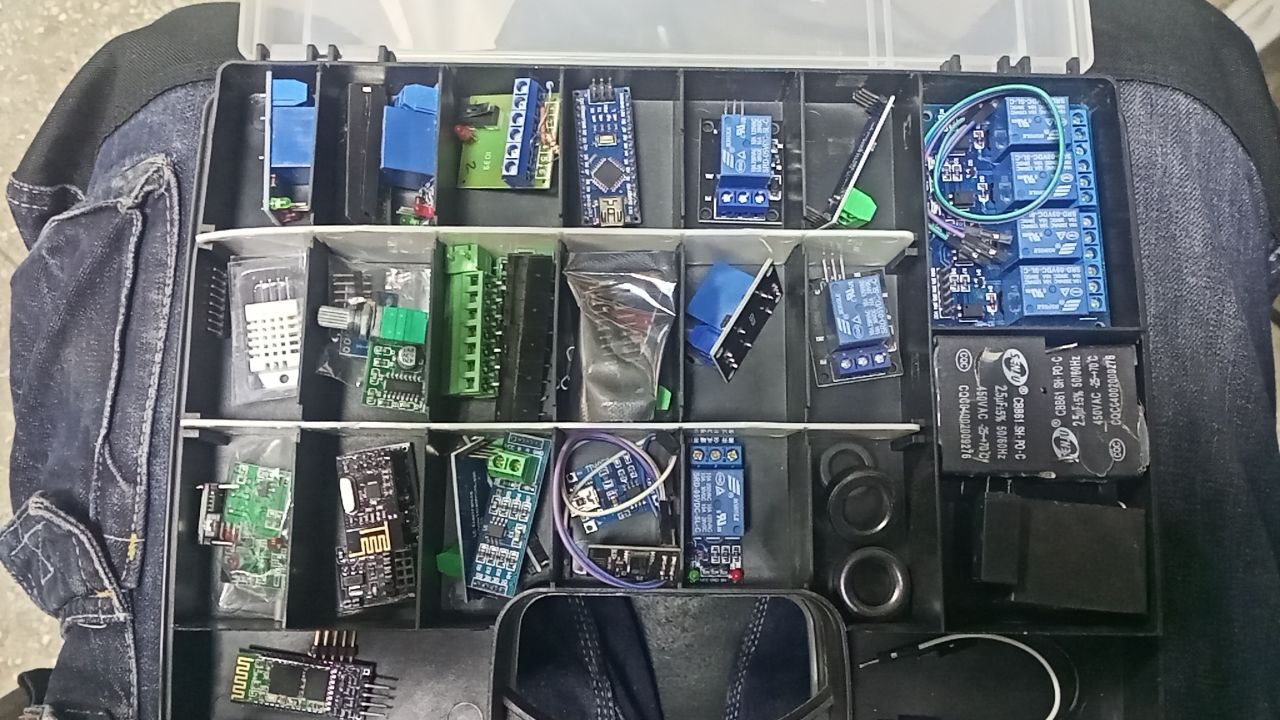

У меня как у гайвера, запасик всяких платок
Anonim
Дядюшка ляо уже отправил программатор? У меня такого дерьма 4 контейнера
Dzhonni
Да. Отвлеклись. Просто на ардуину триггернулись
Anonim
Хуй знает че с ним делать. Переодически достану какое нить г. А так покупал - баловался - не находил задачи - убирал на полку
Maxim
У всех оно есть. Само размножается в ящиках.
Dzhonni
Китайцы поймали волну.
Anonim
Купил как-то банану пи у китайца за 3 рубля. Подключил rx/tx нихуя в консоли не увидел сообщений от бутлоадера. Написал диспут - вернул деньги. А оказывается она ничего в консоль не плюет пока флешку с образом не вставишь.... Теперь даже неудобно как-то перед китайцем)
Dzhonni
По сути только преобразователи питания в основном нужны. Типа с 12 сделать 9 или 7,5 Китаец вернул?
Anonim
Да китаец согласился и вернул деньги. Спустя время стал копать что с ней не так. Начал читать а ему образ нужен) А я то думал что он в отладчик хотя бы ответить че-то должен мол вставть флешку.. Ну бут то в проце...
Dzhonni
Надо извиниться перед китайцем
Anonim
Да надо бы. Прошло 2 месяца правда. С другой стороны мне банана пи так и не зашла. Тормозное унылое дерьмо Под нагрузкой вифи отваливается. Не пойму че с ней делать. Может и правда с ней че-то не то
Dzhonni
Питание? Я бы тут копнул. Может просадки?
Anonim
Подключено к стабилизированному лбп... Толстыми проводами) Я ж знаю эту хуйню что при любой проблеме копая в питание
Maxim
Наклеить радиатор и собрать свое ядро. Всякие малиноклоны отлично годятся чтобы изучать embedded Linux
Anonim
Я качал прообраз линукса с сайта бананки которые они предложили. Но поведение вифи меня крайне не устроило. Стоит поставить качать файл так даже ссш отключается....
Vasil
QoS отсутствует/приоритеты кривые?
Anonim
Да какой QOS искаропки. Кстати. У меня же еще дешевая китайская точка доступа с опенврт. Может китаец с китаецем не дружат Но айфоны и прочая хуйня на 2.4 своим 150 мегабит вытягивают и не жалуются Рядом лежит первая малина с юзб свистком за 300 рублей.... Она спокойно тащит своим 20 мегабайт в секунду (это пердел юзб-хаба) Ой 20 мегабит
Dzhonni
а что именно тащит? качает что то? или кино онлайн?
Vasil
По идее всё-таки мегабайт 480 в две стороны же 2.0
Anonim
wget speedtest) Нет мегабит. Там юзб хаб который стоит рядом с процом он медленный
Dzhonni
Ну это святое.
Vasil
Хотя куда там больше малине, на самом деле
Anonim
Щас включу и покажу из локалки Там юзб хаб он же по совместительству лан адаптер
Vasil
Так много где сделано (телики те же)
Wildwind
А, встроенный, убогий. Ну тогда F.
Anonim
Как прога для спидтеста в локалке называется? Сука из башки вылетело
Wildwind
iperf2
Anonim
iperf3 точно
Wildwind
Точно.
Anonim

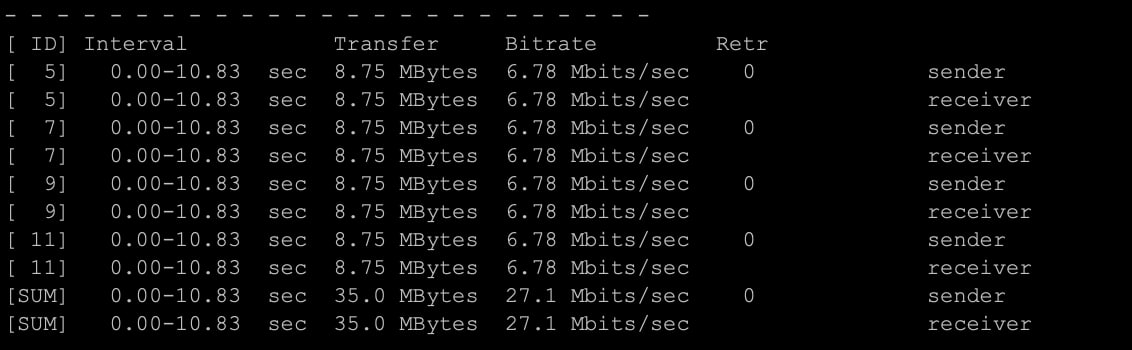

Бля какая она тугая apt-get install делается уже минуту И это консоль. Как она в гуе интересно... 28 мегабит предел лан А не пизжу. У меня проц был занят 58-60 мегабит. Тут в проц упирается....
Lucifer
Всем привет. Интересный вопрос. На чем лучше делать шим для регулировки яркости мощной светодиодной ленты? STM32F030 или не заморачиватся и делать на NE555?
Anonim
esp8266/esp32 с вифи и шлюхами
Lucifer
Очевидно NE555 проще
Vasil
Проще в чём?
Lucifer
Не плохая идея) но возможностей больно уж слишком много) не нужно писать код
Anonim
Он стоит копейки. Дешевле чем твой стм32)
Lucifer
ровно столько-же)
Anonim
Программируется в дуино иде любым школьником
Vasil
А регулировать как?
Lucifer
Потенциометром
Anonim
А ты в стм32 умеешь?
Lucifer

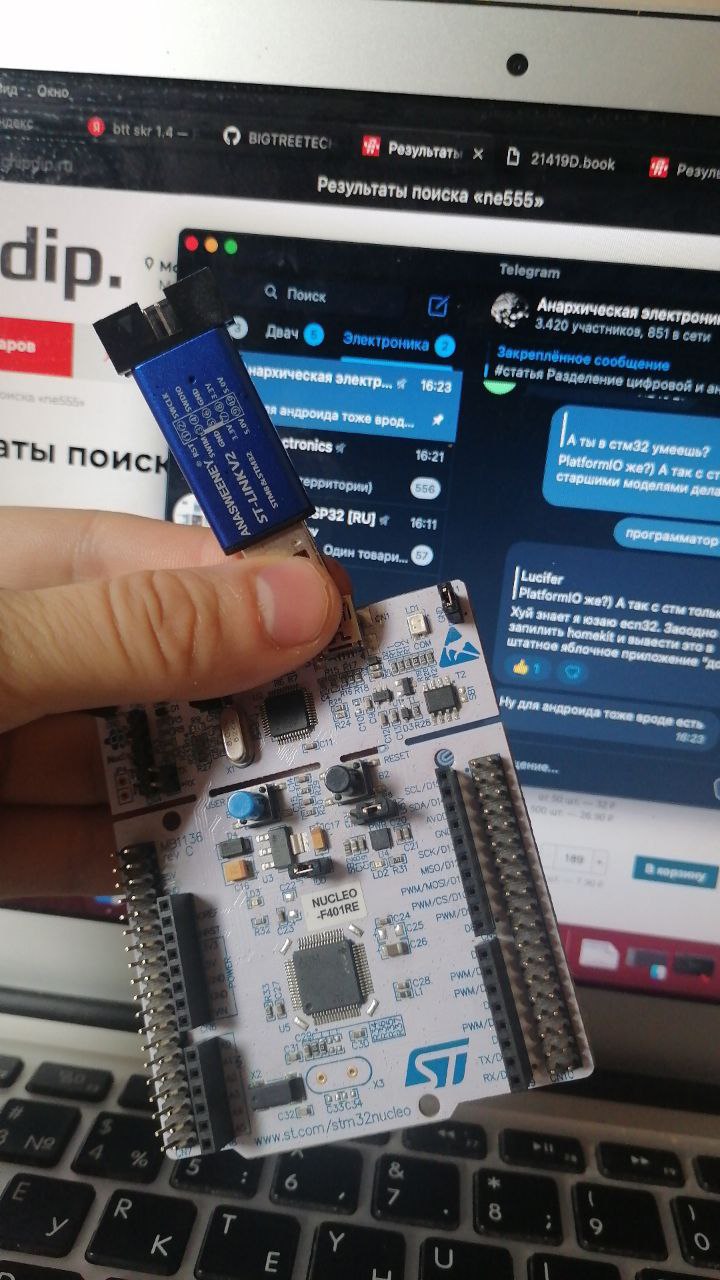

PlatformIO же?) А так с стм только более старшими моделями дела имел) программатор есть)
Wildwind
+ Даже на fe1.1s флешка 20 мб/с выдавала без проблем.
Anonim
Загугли их там всякой дохуя разных
Dzhonni
Я Линукс накатил на первую распберри пи. Которая Б. И в консоли команды тыкал.
Wildwind
Дрова говно или сама хардварь багованная?
Anonim
Да откуда я знаю долго не копал. Брал образ с их вики. Может и дрова. А может и прравда греется. Потому что она тепленькая
Wildwind
Понятно. Что ничего не понятно.
Dzhonni
Да, там указано.
Dzhonni
Ну так можно же назвать костылем, или мостом или программатором
Maxim
Это не программатор. Он работает на загрузку программы только если у атмеги есть рабочий бутлоадер
Dzhonni

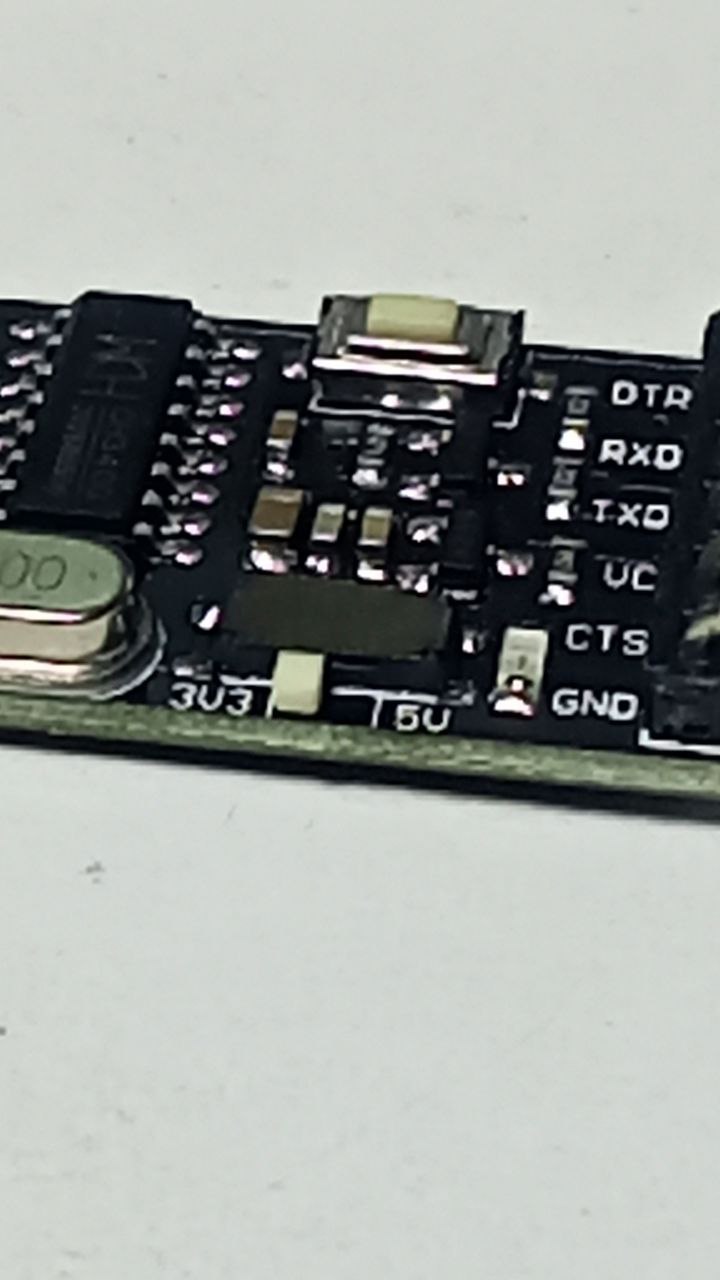

Переключалка
Anonim
Повторяю она переключает ТОЛЬКО пин VCC с 5 вольт на 3.3. Но на RX/TX логическая единица остается 5 вольтовой, а не 3.3
Dzhonni
Ага, воот оно как. Это хорошее замечание
Dzhonni
Я не буду спорить. Согласен.
Anonim
Может конечно у меня такой "бракованный"...
Dzhonni
Это стандартная проблема. просто до этого отдавал другим. и вот думаю сам сделаю. Проблема обычно проявляется так. Рег просто становится кирпичом. то есть кто то удаленно его ломает. И решается именно установкой прошивки. Потому как из режима кирпича нет ни картинки на мониторе, ни через сеть не подключиться
Vasil
Лучше + питания вообще убрать с колодки, чтобы не так страшно было Кто-то удалённо... или прилетает кривая обнова/трётся загрузчик и кирдык
Anonim
Удаленно ломает рег? Он у тебя к интернетам подключен?
Dzhonni
Кстати возвращаясь к предыдущему диалогу когда я компостировал мозг себе и окружающим. Пытаясь создать подобие программатора из arduino для прошивки SPI микрух из регистратора. В итоге по совету местных товарищей Я купил себе программатор CH 341а в общем аккуратно запаял на площадку. Программа определила чип. Считала. После этого я накатил другую прошивку. И так много-много раз и почему-то не один из двух моих регистраторов не захотели работать. Не могу понять что я упустил.
Vipol
Вентиляторы, что-то похожее на молекс, металлический корпус и большая плата... Точно видеорегистратор?
Dzhonni
видеорегистратор. не спорь
Vipol
Ладно
Vasil
Там разница в скорости, насколько помню
Dzhonni
во во.
