Кто-нибудь сталкивался с усилителем TPA3116? У меня с ним платка, на ней этот усилитель и bluetooth-модуль as17ap. Усилитель рассчитан на 2 канала по 50 Вт. А колонки у меня маленькие, 6 Вт. Громкость задается с этого bluetooth-модуля. На минимальной громкости колонки очень громкие, а если громкость увеличивать, они наверное вообще порвутся. Что можно сделать? Я вроде бы вижу что внешними резисторами задается коэффициент усиления, от 20 дБ до 36 дБ. Стоит ли померять, что там сейчас впаяно, и впаять как для минимального коэффициента?
Комментарии: 23
Andy
Ну и напругу опустить до 10в. Но лучше поменять на что-то менее мощное, ибо оверхед уж очень большой.
Pavel
Можно померить резисторы и поменять их, да. В даташите TI очень подробно описано че как куда)
Anonim
pamкак-его-там, который по 5Вт на динамик выдает, в самый раз
Pavel
8403 =)))
Konstantin
вот кстати про напряжение питания странно я подключил колонку, поставил минимальную громкость и прошелся напряжением от 8 до 14 В и никаких изменений
Pavel
И не должно быть по идее
Konstantin
в смысле что громкость не поменялась
Pavel
Но попробуй меньше минимального
Konstantin
захлебывается
Andy
А их и не будет на минимальной громкости. А вот в импульсе он уже не обеспечит заявленных 40 Вт.
Konstantin

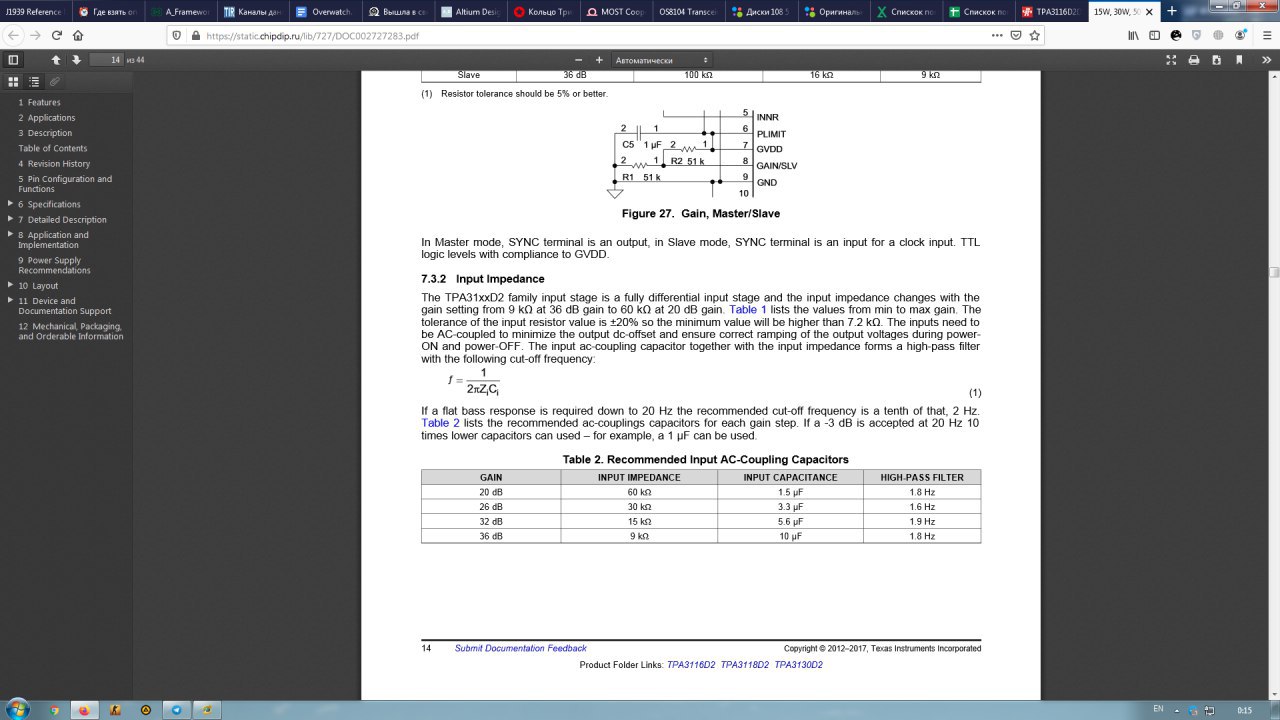

The gain of the TPA31xxD2familyis set by the voltagedividerconnectedto the GAIN/SLVcontrolpin. MasterorSlavemodeis also controlledby the samepin. An internalADCis usedto detectthe 8 inputstates.The first fourstagessets the GAINin Mastermodein gainsof 20, 26, 32, 36 dB respectively,whilethe nextfour stagessetsthe GAINin Slavemodein gainsof 20, 26, 32, 36 dB respectively.The gainsettingis latchedduringpower-upand cannotbe changedwhiledeviceis powered. извините, что без пробелов :) короче выходит, что все дискретно ну ок, проверю, что там сейчас стоит
Anonim
точно. только у него 3вт
Konstantin
перестает работать
Pavel
Тогда играйся делителями
Konstantin
там в даташите странное написано, правда
Pavel
Я когда эксперементировал на TPA6112 - четко по ДШ шел
Konstantin
что он с этого входа что-то считывает при запуске, а после этого уже к нему не обращается
Andy
Ну это конфиги по идее.
Konstantin
ага, так и есть
Pavel
8405 :D
