я не так давно экспериментировал с резонансом, мне очень понравилось. мелкая микросхемка в DNF-8 корпусе - мост на полевиках, от 3.3В на катушке последоваттельного колебательного контура получаю 60В, по-моему, т.е. легко изготовить мелкий трансформатор и получит хороший КПД рулёжку я делал мелким МК при нагреве трансформатора, индуктивность плывёт и резонансная частота соответственно тоже )
Комментарии: 11
Fedor
первичка со средней точкой?
Unsupported

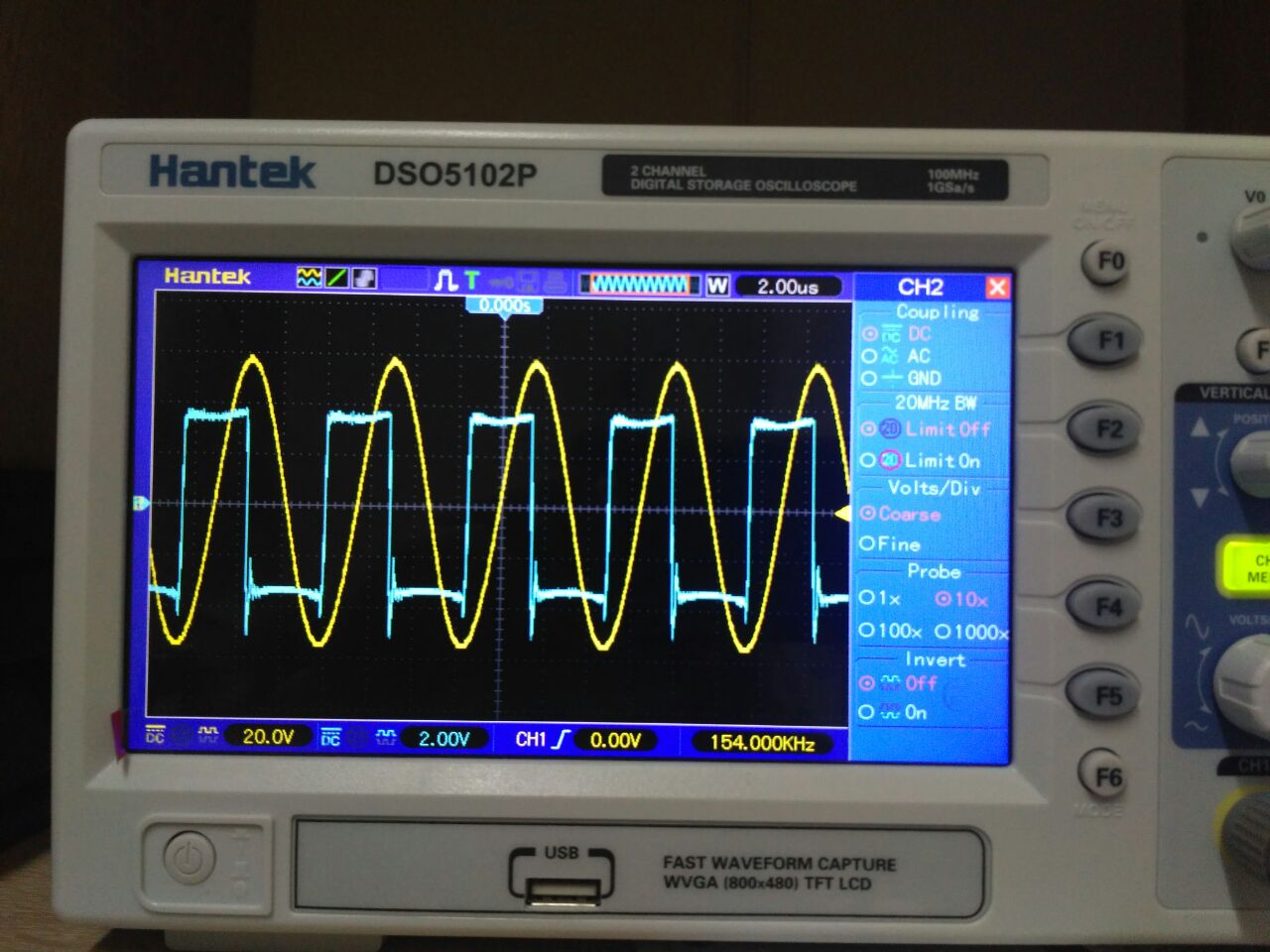

не мост же голубой - форма на контуре, желтый - чисто на индуктивности внизу цену деления можно видеть увеличиваем частоту, уменьшается напряение
Fedor
неплохо)
Unsupported
это максимальное
Fedor
я просто профан в источниках, по этому туплю
Unsupported
в общем, в Вашем случае я бы отмотал вторичку вполовину и поставил более быстрый диод частота у Вас немаленькая, я бы посмотрел на 15нс
Fedor

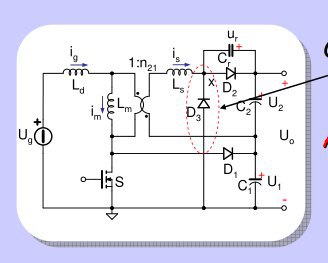

да, завтра тогда попробую. С диодами правда сложнее.. У меня ЧИПДИП в 100 метрах от дома, но там не особенный выбор в таких корпусах.. кстати, посмотрите какие интересные варианты нашел сегодня тут получается выборс с первички заряжает выходной С1
Unsupported
ага хотят по максимум использовать всё
Fedor
и прямой ход тоже заряжает С1 через D3
Unsupported
ну, вообше, нижний вывод вторички можно не с общим проводом соеднять, а с нижним первички, тоже будете использовать ИОХ первички
Fedor
так тогда же будет разрываться на мосфете через что ток будет замыкаться на конденстаоре?
