Всем добрый день! Подскажите в чём может проблема или хотя-бы...

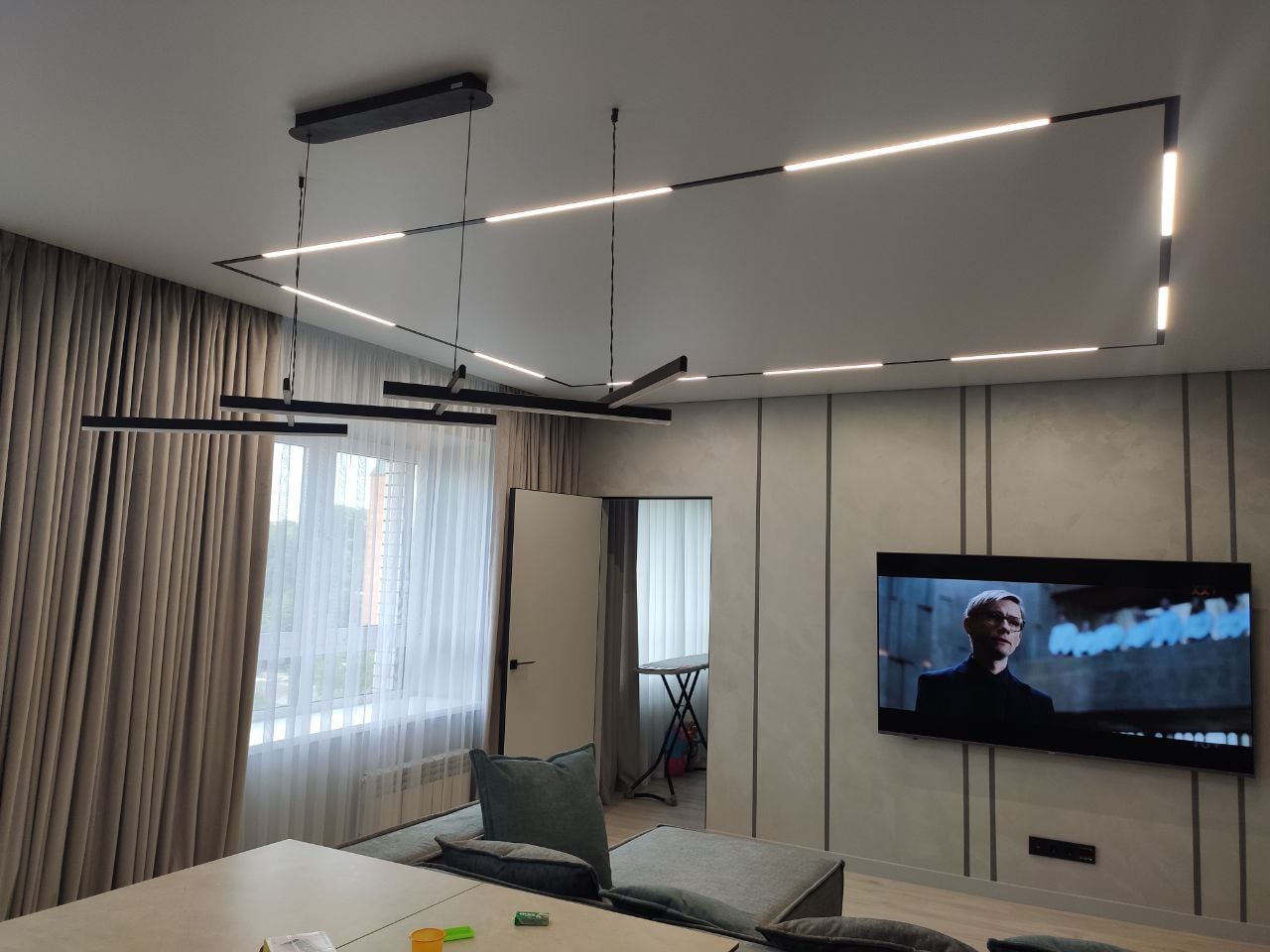

Всем добрый день! Подскажите в чём может проблема или хотя-бы направление где искать, кто знает, пожалуйста. Есть магнитный трек 48V, 10 светильников 150W (15W каждый), Блок питания 48V 250W 5,2А. Когда включены 10 светильников, блок питания - "вскипает" (в руку не взять) и начинает трещать через минуту. Вынимаем 1 любой светильник, проверяем несколько часов (около 3) греется (можно подержать в руке), но не так сильно и не трещит, дольше не проверяли. p.s. Ставили 4 разных блока питания, открывали часть светильников (следов КЗ не нашли) Где-то под потолком возможно делали скрутки Кабель от блока идёт 1.5 к "магнитке" приходит 0.75, на магнитке 1.5 При включении 10 светильников греется (на ощупь) проводка, 0.75 и 1.5 на магнитке Проводили электрику и подключение на объекте другие рабочие Фото объекта, на всякий случай

Комментарии: 32

Vasil
- 18.07 2022 06:41:48
Блок под потолком? Даже если вынуть, адски греется и тухнет, правильно?
- Anton

  18.07 2022 06:53:55
  Бп выведен в кладовку, вскипает при десяти светильника за минуту, и начинает трещать
Anonim
- 18.07 2022 06:54:36
А ты уверен что там нужен источник напряжения, а не источник тока?
- Anton

  18.07 2022 06:56:20
  Может быть. Может из за него страдать блок? Ну без этого блока, светильники сгорят прост
  - Sergey

    18.07 2022 06:56:31
    всем привет, подскажите новичку, кроме АТ команд как можно с Ардуино передавать данные куда нибудь в облачную БД?
  - Anonim

    18.07 2022 06:57:03
    Сопротивление проводки замерял?
  - Viktor

    18.07 2022 06:57:17
    а длина линии от бп до ламп какая?
    - Anton

      18.07 2022 06:57:40
      Не замерял Ну 3-5 метров думаю
      - Anonim

        18.07 2022 06:57:55

        Ну 48 вольт на 0.75... Маловато весьма на мой взгляд. Ну полтора хотя бы
  - Maks

    18.07 2022 07:03:22
    Нет. С блоком больше похоже на перегруз. Может, светильники больше номинала потребляют
    - Anton

      18.07 2022 07:05:11
      Светильники все проверяли. Всё хорошо
      - Maks

        18.07 2022 07:05:16

        У него еще и перекос был, так то может пронесло бы
      - Anonim

        18.07 2022 07:06:04

        А если взять 0,75 выкинуть и просто воткнуть его толстым проводом в розетку?
      - Maks

        18.07 2022 07:06:05

        Может просто блок говно. Или запаса мало

        Anonim

        18.07 2022 07:06:15

        Да говорит же 4 штуки подкидывал

        Anton

        18.07 2022 07:06:19

        Запас 100w

        Anonim

        18.07 2022 07:07:54

        А ты токовыми клещами замерял реальное потребление? Раз ты говоришь 0.75 у тебя греется, то я думаю у тебя сечения нехватает и импульсник начинает пищать так как шимка бешенно качает трансформатор, но это неточно Возьми сечение побольше и просто воткни его в любую розетку и погляди пройдет ли это

        Anton

        18.07 2022 07:11:24

        Потребление 2.6-3.2а Попробую

        Serega

        18.07 2022 07:26:12

        Светильников или БП по ~220?

        Anton

        18.07 2022 07:26:47

        0.75 и подвод питания у магнитки Потребление при 10 включённых светильниках

        Vasil

        18.07 2022 07:13:17

        А как резистор будет влиять-то? Ладно ещё индуктивность

        Anonim

        18.07 2022 07:15:23

        Реактивная мощность же, человек объяснил выше
Serega
- 18.07 2022 06:57:17
Сечение маленькое, расстояние большое - реактивная энергия через край... разбивать на группы, брать два БП или на каждую лампу отдельный и подводить ~220 В, увеличивать сечение подводящих, ставить БП ближе к лампам.
- Anton

  18.07 2022 07:00:57
  Как сечение на блок влияет ? Если можете в 2х словах, чтобы у меня понимание возникло Я думаю проводка будет греется, а блоку не будет ничего? Уже встречались с подобным? Можете подробнее рассказать пожалуйста?
  - Serega

    18.07 2022 07:01:28
    Чем больше пульсации, тем больше реактивная составляющая, БП же импульсный, так что и его выходным конденсаторам достаётся нехило и никакой низкий ESR их не спасает...
  - Serega

    18.07 2022 07:03:25
    Сам не встречался, ибо заранее сечения с запасом выбирал... учусь на чужих ошибках, чтоб не совершать своих... в инете полно таких казусов в подсветке рекламы, где много БП, а калится ноль на подводящей 3-х фазке...
    - Anonim

      18.07 2022 07:04:39
      Блоки питания с PFC должны решать эту проблему
    - Maks

      18.07 2022 07:04:57
      Человек недавно писал, под напругою завел сначала фазы, потом 0 . Половина светильников сгорела.
Anton
- 25.07 2022 05:56:15

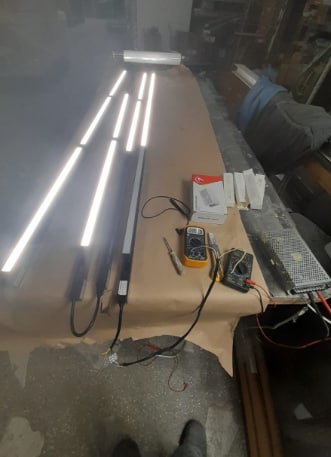

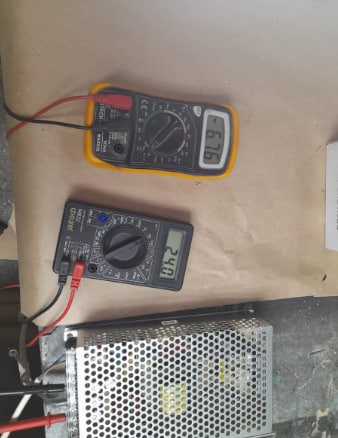

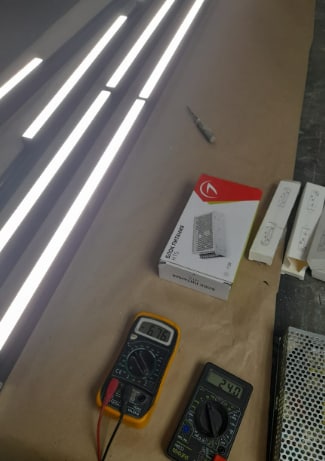

Всем привет! При подключении 10 ЛЮБЫХ светильников: Блок питания (проверялось на 4х разных блоках с одним и тем же артикулом) от арлайт, в первые 10 минут выдаёт ~48V ~3A Потом резко падает до ~24V ~6.7A и уходит в защиту (начинает пищать) При подключении 9 ЛЮБЫХ светильников: В течении 4х часов стабильно выдавал ~48V 2.8A Может кто знает в чём причина?
- Zoog

  25.07 2022 07:09:07
  как вариант - плохо рассчитанный драйвер и дедтайм на границе, как только ток выше какого-то порога, начинается пробой по стойке. Проверить с квивалентом нагрузки есть возможность? Так, а откуда сведения: ~24V ~6.7A и что значит ~ - переменный ток?
  - Anton

    25.07 2022 07:13:09

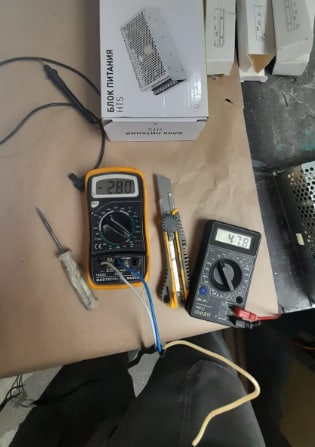

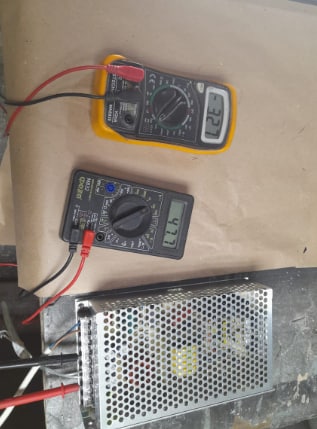

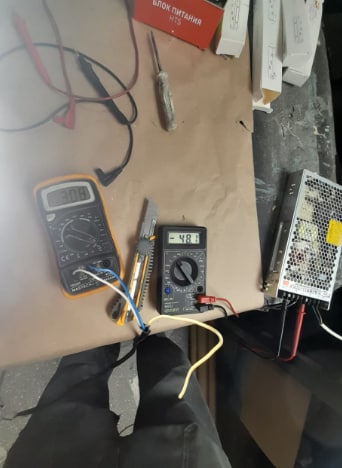

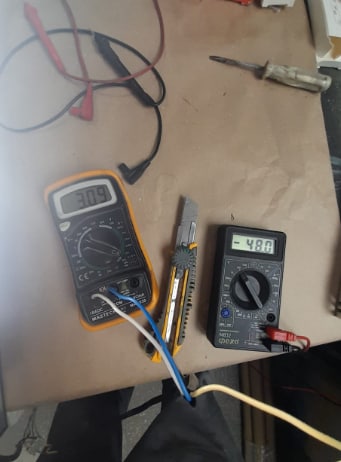

    Проверить на эквиваленте, нет возможности ~ - округлённые значения сведение по вольтажу и Амперности:
Anton
- 05.08 2022 05:34:59
Всем снова привет! Спасибо всем кто участвовал в дискуссии. Выяснилось что это проблема именно блоков арлайт, будьте аккуратны кто будет ставить эти блоки себе
