Здравствуйте Сначала расскажу задачу, потом задам вопрос Задача такая: необходимо перенести все компоненты(a4988, индуктивное реле, часы реального времени ds3231) на печатную плату, то есть не модулями, а процессорами и рассыпухой. За логику всего хочу использовать atmega328p-au в квадратном корпусе. Вдобавок в цепи присутствуют две сервы и оптический концевик. Так вот вопросы! 1. Что посоветуете почитать. Статьи книги чтобы все это мне удалось сделать. Пока не понимаю в принципе что помимо чипа пихать 2. Какие способы и как лучше всего понизить напряжение с 12 до 5, чтобы питать логику Спасибо за помощь!
Комментарии: 20
Cyberzx
https://www.chipdip.ru/catalog/ic-dc-dc-converters выбирай что подходит по потребляемому току и корпусу А почитать про что? Как платы разводить? Или как паять? :) Разводить можно в кикаде. KiCad. По нему есть много туториалов
Paschendale
учиться методом тыка и гугления
Artem
я б посоветовал поочереди, на макетке, отработать каждый блок. Может показаться, что путь долгий, но скорее всего окажется наиболее короткий :)
Paschendale
А чего не спринт? Вроде как "народная" софтина. Даже я смог что-то развести в ней.
Ivdor
Опасно брать.. все наушники в округе всосет в себя А мне проще либо в протеусе, либо в том же альтиуме, где сначала рисуется именно схема, потом - разводка, в которой из схемы все соединения уже притянуты
Cyberzx
хотя бы из-за этого а Кикад абсолютно бесплатен
Artem
я к орлу приноровился, в большинстве случаев бесплатных ограничений хвтатает
Paschendale
"Крякнутые" же есть
Cyberzx

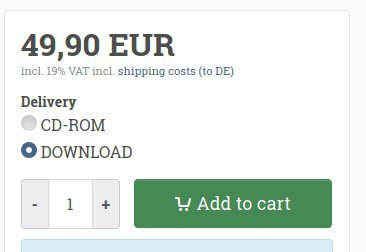

эм... воровать проф софт за 50 евриков в 2020ом году. серьёзно? :) мы же не школьники, которые крякают игрушки, потому что не могут сэкономить с карманых денег. ну если жалко таких денег(как мне), то надо юзать freesoftware. который не уступает по возможностям
Pavel
Я очень хочу купить лицензию AD, по ее стоимость меня убивает
Artem
мне он нужен бывает раз в 3 года, и то, для хобби. 50евриков - перебор за это
Cyberzx
тогда есть бесплатные аналоги
Artem
как правило, он нужен чтоб переделать под себя уже кем-то разведенную плату, или еще банальнее - напечатать
Aleksandr
Про то, что с чем соединять и почему Именно про голые контроллеры Просто развёл ужасно простую печатку, которую печаткой назвать стыдно (готовые модули паяются и дорожки между ними) Хотелось бы сделать все компактнее и по уму и чтобы «пацанам не стыдно показать было»
Anonim
2) 7805, 1117 5V
Pavel
1. сформулируйте вопрос как то более подробно 2. Нужно знать примерное токопотркбление по 5В. Если меньше полуампера, можно использовать LDO, если больше - лучше дцдц
Cyberzx
надо читать даташиты к контроллёрам. там обычно пишут, какая нужна обвязка. где какие кондеры втыкнуть, на какие номиналы и т.д.
Pavel
Да на МК это в основном гуглится и все достаточно просто, а про прочее - ДШ, даже пример разводки в большинстве своем есть
Artem
Хоровиц по нему плачет :)
