Приветствую, товарищи) Намедни мне пожаловали древний дохлый ноутбук с симптомами "хз что с ним" и без жесткого. Если кратко, то после замены дохлых электролитов он запустился и загрузился в биос. Естественно, я вошёл в раж и распотрошил батарею. На плате защиты обнаружил еепром 24lc02b. Банки 18650 у меня есть. Реально ли с помощью юсбаспа прошить эту еепром? Или все же нужен иной девайс для сиих манипуляций?
Комментарии: 43
Anonim
ну-ка фотку ноутбука и откуда в нем электролиты
Ivdor
так в большинстве ноутов электролиты.. просто не трухольные, а смд-монтажные
Anonim
вообще-то там танталы и твердотельники разве что у Бириса* действительно древний ноут на 386м проце но тогда вроде бы 18650 ячейки не ставили
Ivdor

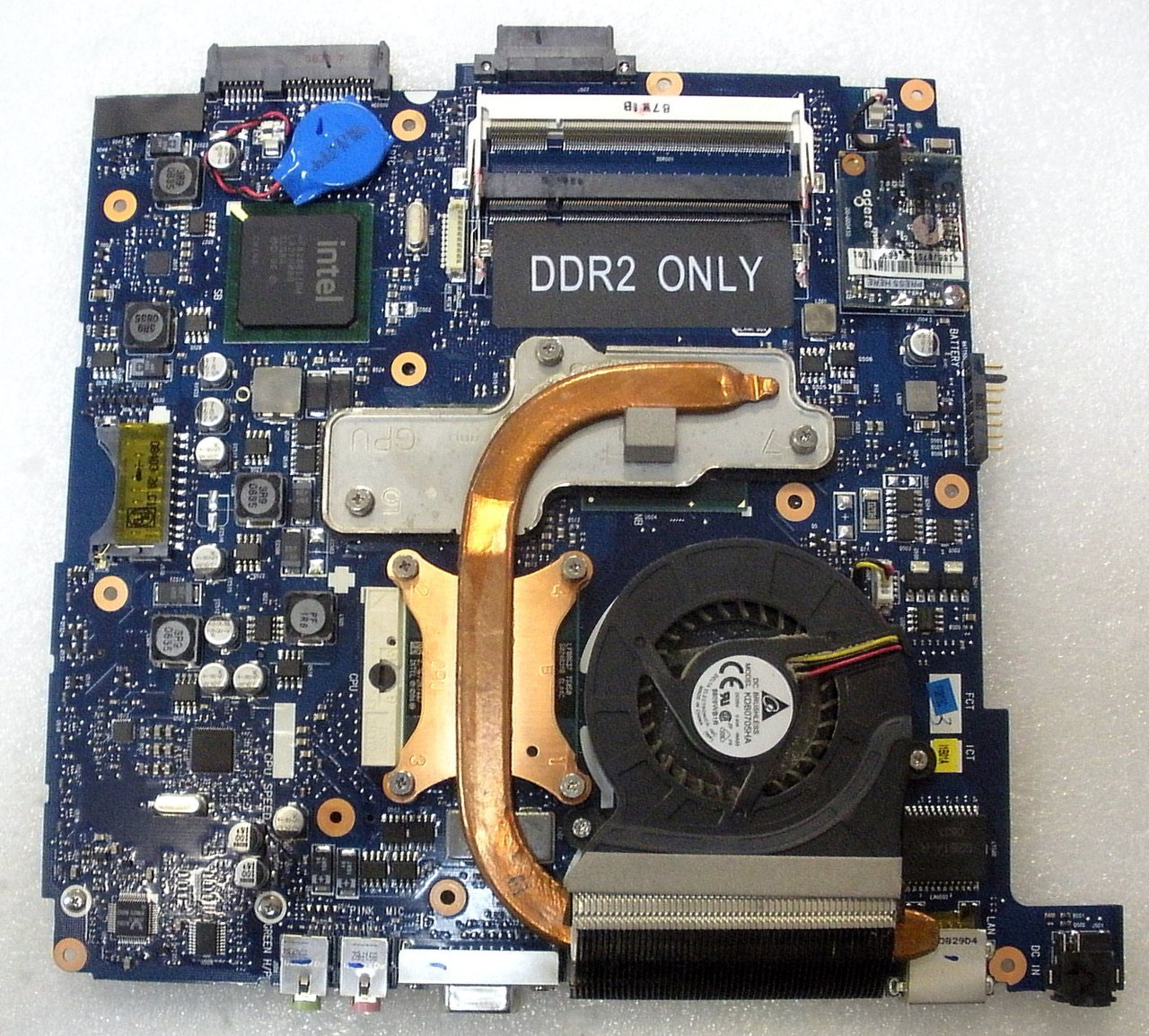

наугад с поиска фото взял
Paschendale

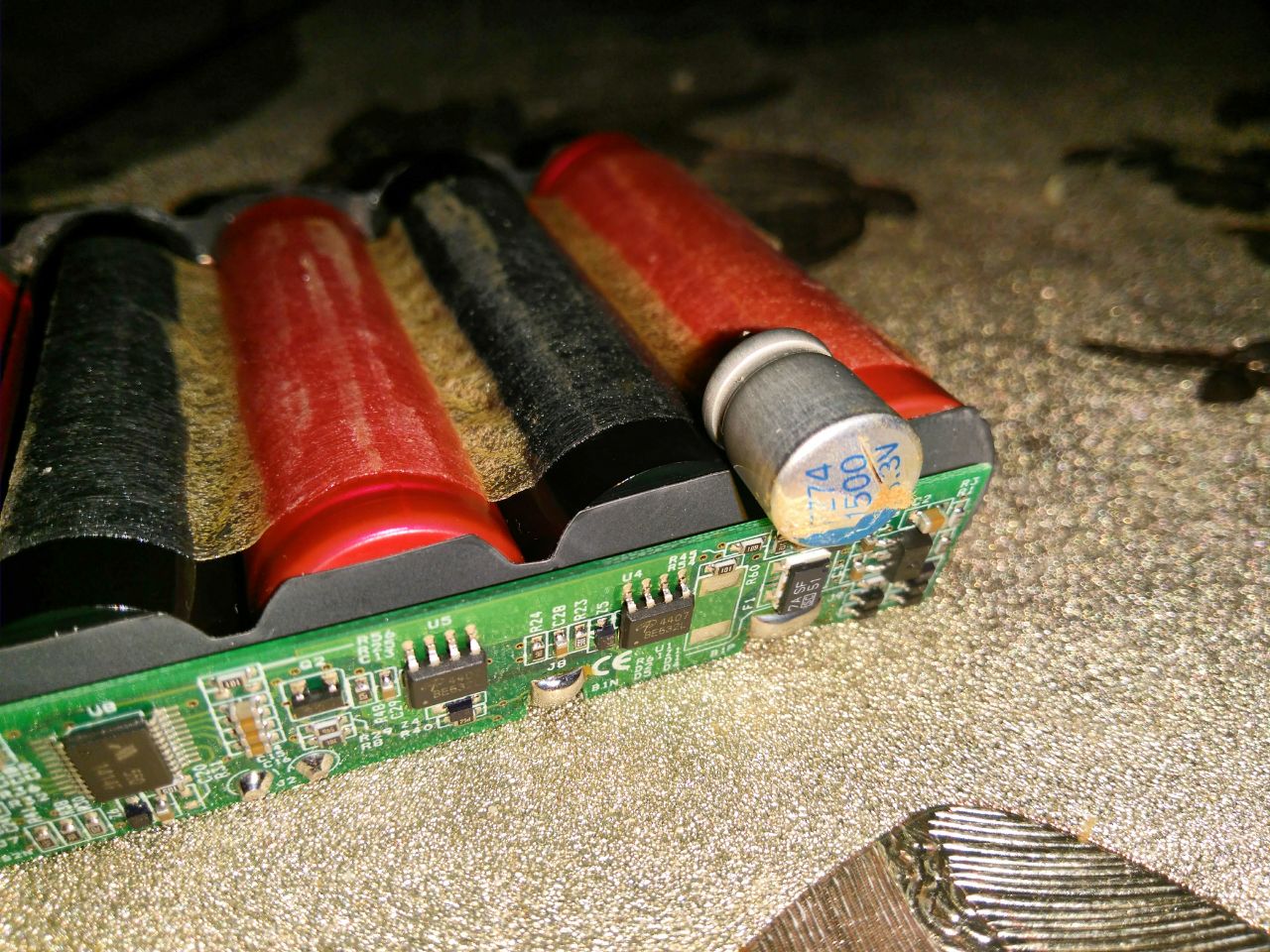

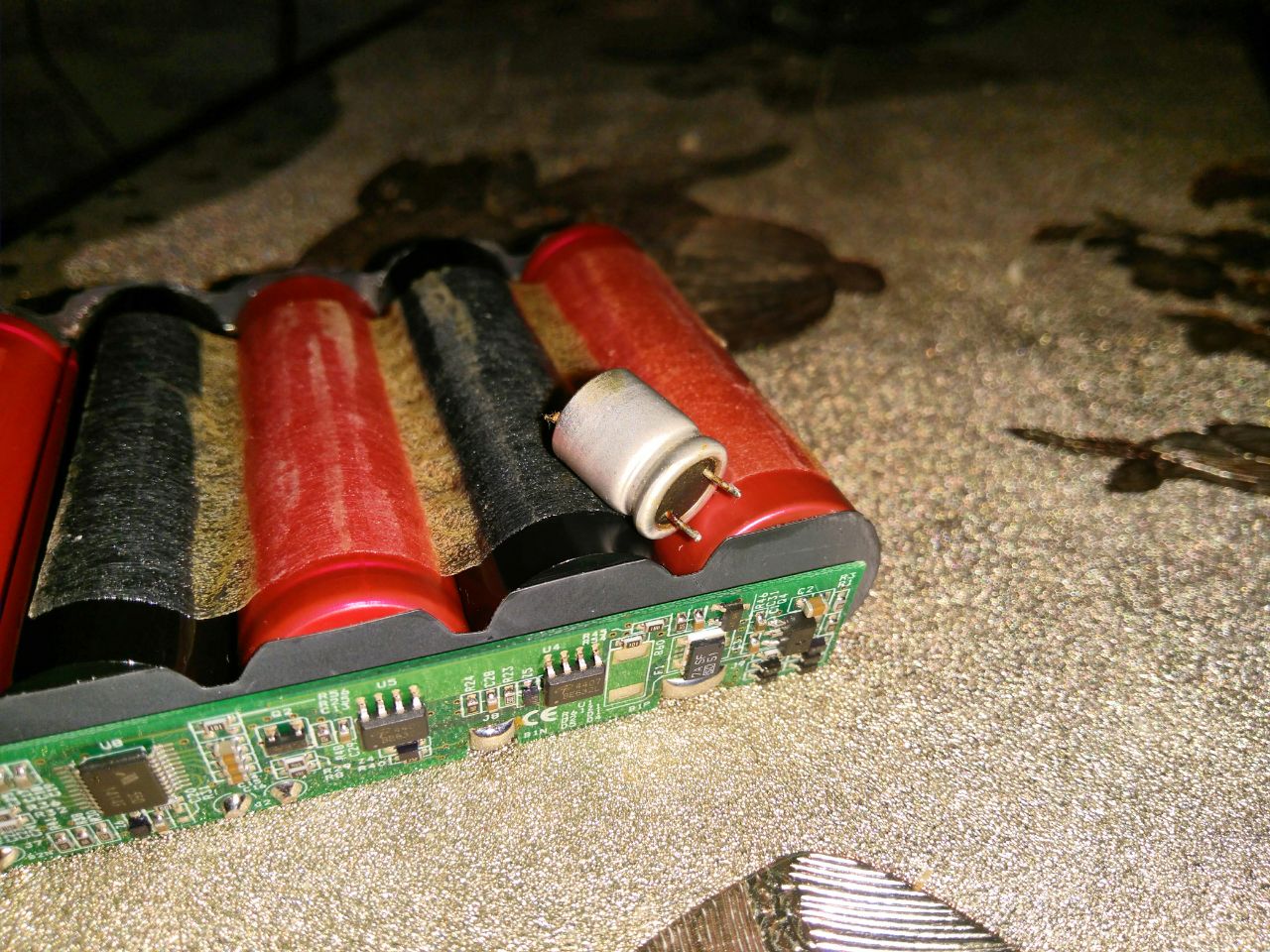

Вот то, что я выпаял
Anonim
в этом формфакторе обычно твердотельники ставятся в ноуты
Ivdor
слева десяток электолитов столбиком..
Anonim
прям электролитов? С прессовкой для "розочки"?
Ivdor
а что значит "для розочки" ?
Anonim
https://t.me/easyelectronics_and_mhl/106530 Вскрытая башка и есть розочка
Ivdor
так бы и сказали, что для пшика )
Paschendale
Так что, это не электролит?
Anonim
электролит
Paschendale
Яя холодным потом покрылся аж
Anonim
Надеюсь мать хоть отодрали от окислов?
Paschendale
Спиртом отлично отмылось
Anonim

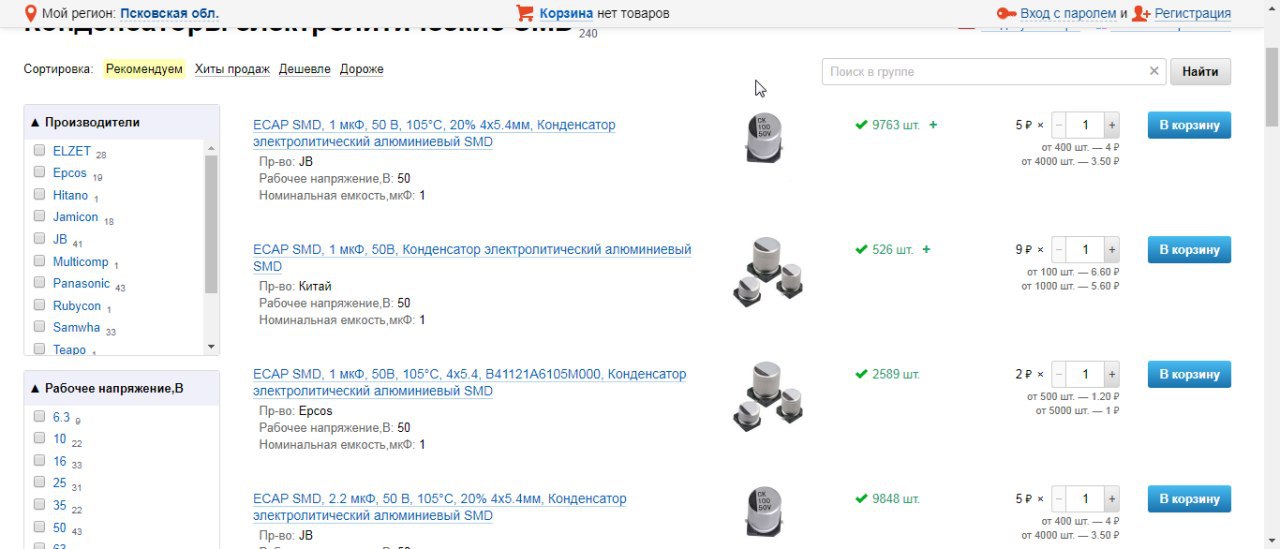

гугел показывает в половине материнок ноутбучных алюминь электролиты смд, да и куда им деваться-то
Paschendale
Этому ноуту 15 лет. Но для аврстудио покатит)
Anonim
usbaspa надо два, один жертва, а другим перепрошить в другой программатор чтобы перепрошить еепром
Paschendale
Я уже запаковал его, поэтому материнку не покажу
Paschendale
Есть у меня и жертва, и охотник)
Anonim
в гугле прям первые ссылки были, "usbasp eeprom 24c"
Anonim
ну и для перепрошивки там отдельная инструкция есть, джампер ему поставить только, и тем же проводом стык в стык подключить, один из них в комп, и погнали
Paschendale
Прошить-то юсбасп не проблема. Проблема понять, что в еепром нужно заливать. Или нужно отрихтовать родную прошивку Что тогда в ней рихтовать
Anonim
не ну ты спрашивал-то "Реально ли с помощью юсбаспа прошить эту еепром? Или все же нужен иной девайс для сиих манипуляций?", мое дело ответить
Anonim
ищите живые дампы на соответствующих ресурсах
Paschendale
тухлый ноут( ничего не нашел. на каких ресурсах можно пошукать?
Anonim
все тепло небось в плату уходит Серьезно, только в гугле. Я на свой находил на каком-то польском в свое время (8 лет назад). Раньше был украинский ресурс посвященный этой теме, но уже стух вроде бы. Еще на vlab.su , но там сидят жадины.
Aleksey
Так она ж не метал, текстолит голимый и смд светодиод мелкий. Причём проволоку припоя 60% плавит влёт, как такую беду паять дома, если детали заменить надо?
Anonim
а вообще, акб совсем тухлая? Может, если зарядить банки, и так заведется? ну, а земляные полигоны? Были ж многослойки. >как такую беду паять дома Видимо, тут встает вопрос не как а чем. вплоть до выбора жала.
Paschendale

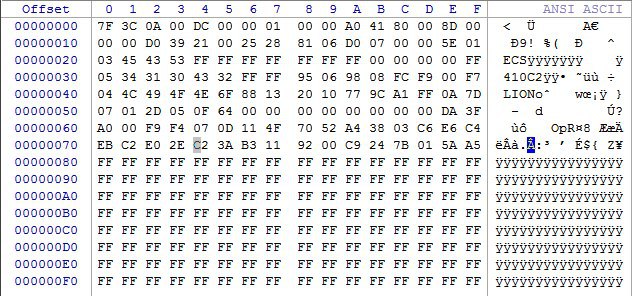

по нулям на выводах. вот что слилось с еепрома.
Anonim
по нулям на выводах при заряде 4.2на каждой банке?
Paschendale
три банки из четырех по 2,5 в, одна нуль полный
Anonim
Попробуйте зарядить дохлую секцию до уровня
хотя бы2.5в если зарядится - окей, втыкаем в ноут и смотрим, начинает ли акб вообще заряжаться (не по индикатору на ноуте, а по изменению напряжения на банках)Toha
Там кроме епромки, есть контролёр заряда который читает данные из этой эпомки. Ищите на него даташит или описание регистров и тогда будет понятно что рихтовать в епромке
Paschendale
Как все усложняется-то, а)
Toha
Ничего сложного там нет. Обычно есть таблица адрес в эпромке/размер/описание значения Смотрите в таблицу и смотрите в дамп эпромки и меняете что нужно
Anonim
пусть для начала банки поменяет зрение испортить всегда успеет
Paschendale
Поменял. АКБ начала заряжаться. Осталось убунту лив сиди замутить
Anonim
так что за ноут то
Paschendale
Сбрасывать по-любому же нужно? Ровер партнер 418. Он, видимо, и в свое время чахлым был
Anonim
вообще надо бы, но многое зависит от контроллера - они порой сами рекалибруются.
