Есть спецы по RF? Еть радиомодуль, 900мГц, радио+усилитель, PAN2355 + RF6886, если ставить антенну прямо на выход усилителя (0db), работает отлично, есть дальность, если добавить коаксиальный кабель 15см + антенна 3дб - дальность падает в два раза, кабель качественный и проверенный. Антенны LINX, на один и тот же диапазон. Куда рыть? проблема в том, что конструкция прибора обязывает использовать внешнюю антенну.
Комментарии: 10
Arm
С разъёмами все хорошо?
Dennis

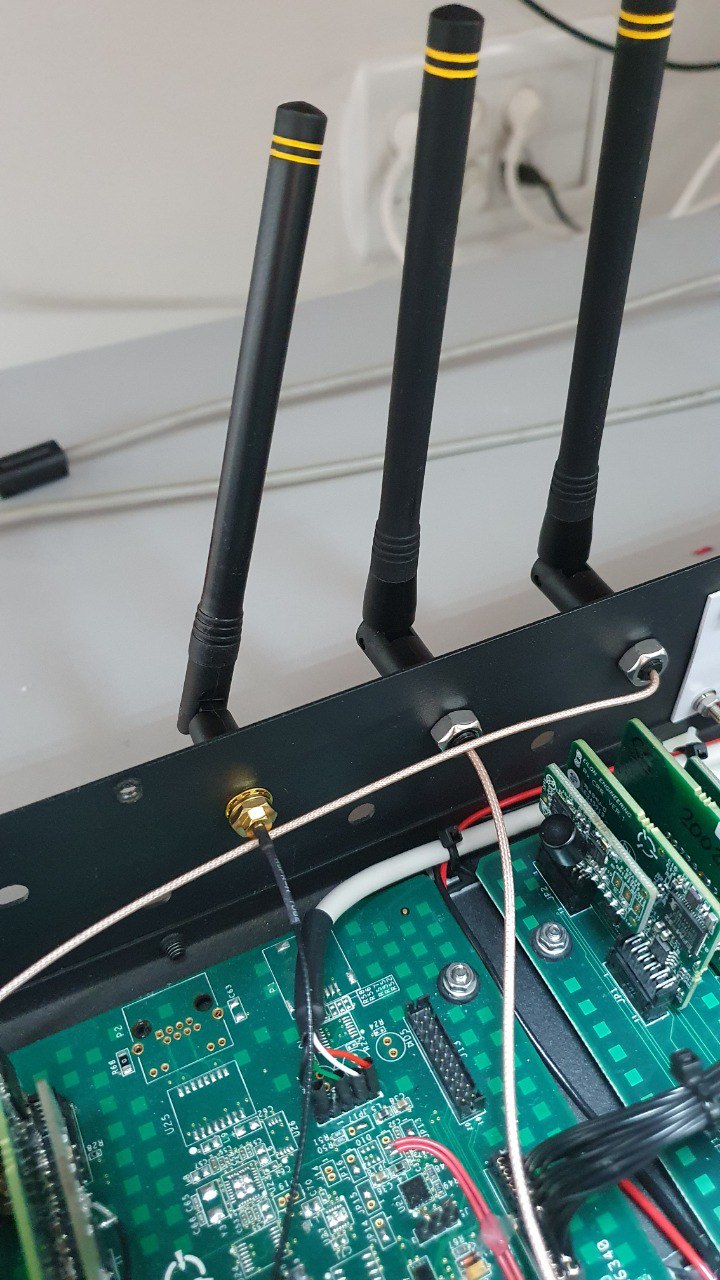

едет ОСА-103, так получилось, что проект этот мне достался по наследству, вместе с обрудованием, что есть на месте пробовал разные и с Али и фирменные с маузера, в итоге взял антенны линкс вообще без коннекторов, с выходным кабелем до модуля, на фото выше видно, поставил разные варианты. антенн перепробовал кучу уже, но без векторного анализатора это как с слепую, тупо в поле мерять растояние
Andrey
Ваши 15см как раз на уровне половины лямбды,но на такой частоте допущения не работают И да. Если антенны уже с хвостами, мб их не надо резать? И вот ещемомент. На фото три антенны. Это как? Они все три одновременно лупят?
Dennis
в аппарате уставнолено 7 модулей, 5 ресиверы - 2 трансмиттеры, я еще поппутно пробую на трансиметтарх усилитель с али (40дб) :)
Andrey
а вас не смущает, что стоящая рядом антенна на ту же частоту, да еще и нагруженная - это поглощение энергии радиоволн?
Dennis
физически нельзя разместисть антенны в далеке друг от друга, я размещаю по возможности дальше, все модули работают каждый на своем канале, порядок частот. например, 921, 909, 908, 900, 915 смущает все, но так спроектирован прибор
Andrey
там расстояние тоже не от фонаря взято для вашего случая есть вариант рассредоточить антенны по вертикали.
Dmytro
А каким оно должно быть в оптимальном варианте?
Andrey
кратность длине волны обычно используют при сборке ФАР (фазированные антенные решетки). Это случай, когда все антенны подключены к одному TRX. в случае, когда надо минимальное взаимовлияние, очевидно, надо не попасть в полную длину волны, ее половину, и четверть.
Indr1x
Вы ведь сами все расписали. Все хорошо пока не появляется кабель. Поэтому рыть в сторону кабеля, или его разделки и соединителей т.к. он у вас по месту режется.
