Ребят, помогите решить вопрос. Хотел сделать блок зарядки Li-ion батарей с отдельными модулями заряда на каждую ячейку, но когда уже почти собрал, понял, что минус то у них общий, и получается КЗ между «+» и «–». Казалось бы, выходом из ситуации может быть только питание модулей от отдельных обмоток трансформатора, но как-то ведь делают заводские ЗУ с поэлементным зарядом, там внутри нет никаких трансформаторов, «+» и «–» каждой ячейки гальванически развязан. Как это реализовано?
Комментарии: 11
Andrey
общий минус и управляемые понижайки на каждый слот. и есесно обратные связи на управляющий CPU
Sexst
У меня, кстати, зарядка Litokala <чтототам> ещё и позволяет аккумулятор в любом направлении воткнуть - сама определяет где плюс, где минус и начинает заряжать. А в заводских зарядках для последовательно соединённых ячеек либо заряжают сразу всю сборку пропорционально увеличенным напряжением и используют примитивную балансировку, либо (что реже) таки делают много отдельных развязанных вторичек и каждую ячейку заряжают своей зарядкой со своей вторички. Без магии всё.
Andrey
ну да, магии тут не место
Sexst
Это для параллельной зарядки одиночных ячеек только, я так понял, что вопрос про зарядку последовательных сборок
Andrey
последовательные сборки - это тонкий вопрос. даже балансировка не везде есть...
Sexst
Ну хотя бы резистор параллельно зарядившейся ячейке вроде большинство подключает. Хотя "балансировка" для этого метода звучит слишком гордо.
Sochnyy

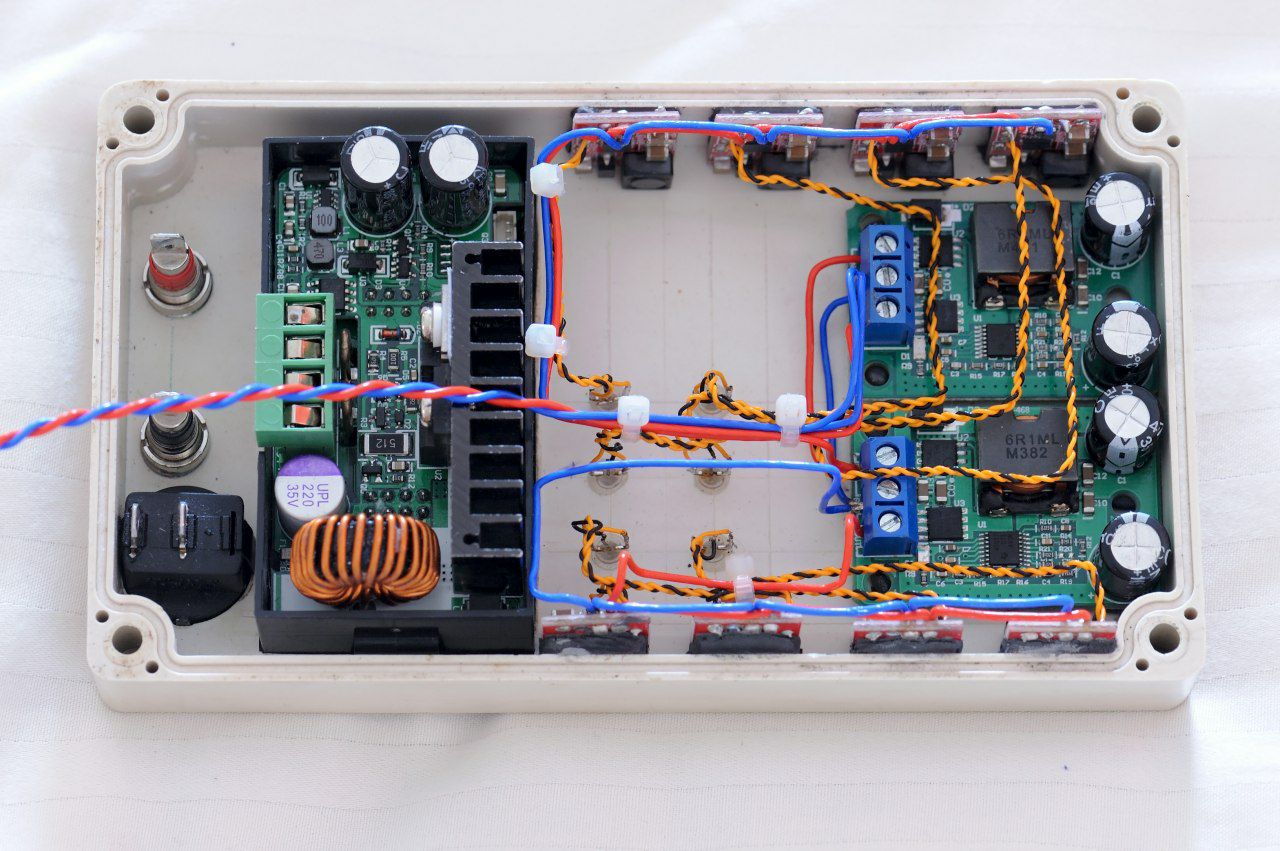

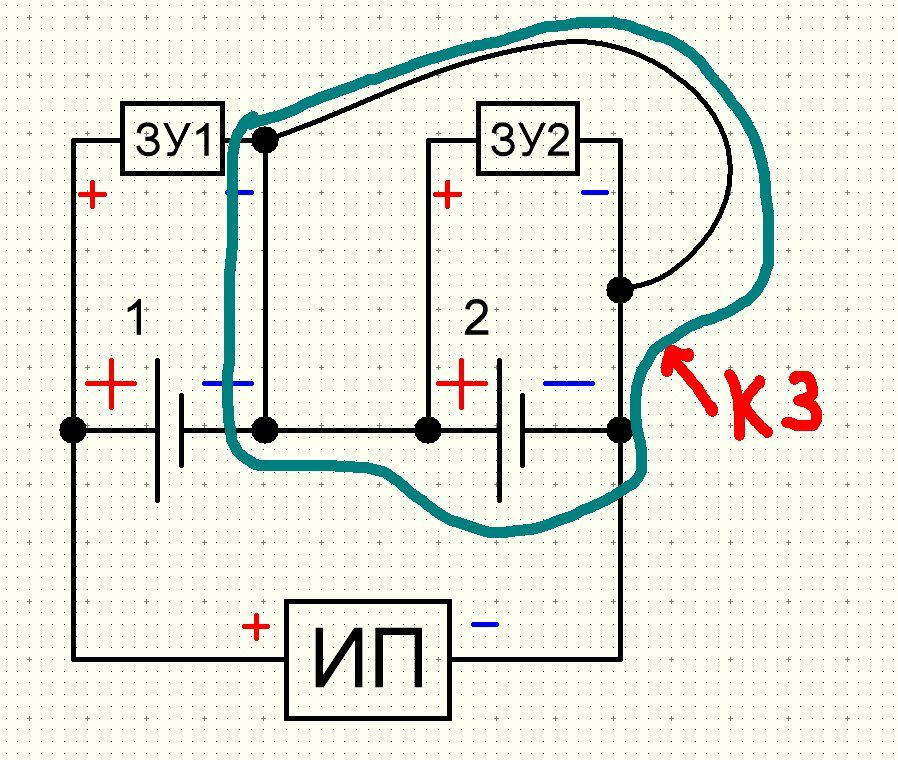

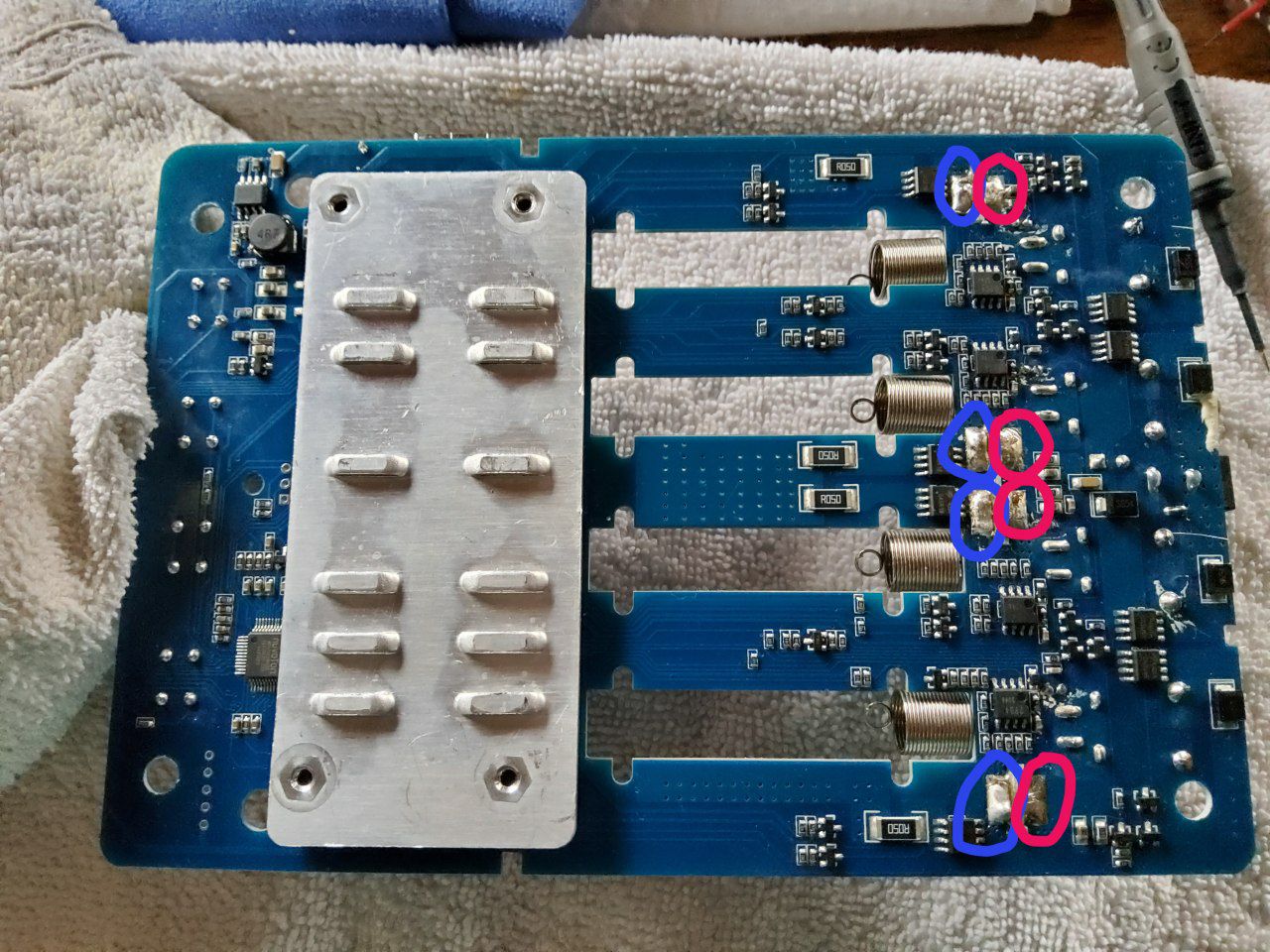

А разве КЗ не будет если минус у них общий останется? Вот, на нарисованной картинке справа видно в чём проблема. Дальше на картинке сверху тот самый блок, который я почти собрал... И слева заводская зарядка. У неё все плюсы и все минусы гальванически развязаны
Andrey
проблема в любом случае будет, потому что платы на 4056 не предназначены для такого двойного включения. Где-то есть трюк с обратной связью + балансир на 431+7660 - это для 2S. если у вас больше секций - лучше купить плату защиты с балансировкой и другой модуль зарядки.
Sochnyy
Да, тоже склоняюсь к бмс. Но как тогда всё это реализовано в заводской системе?
Andrey
в инете есть схема Li-500. из нее все ясно. если лень искать, могу кинуть.
Sochnyy
Посмотрю сам. Если не лень, просто скажи принцип
