и еще вопрос. на прозрачной пленке для лазерного принтера печатаю лазерным принтером заливку-плату под фоторезист..НО! просвечивает! как это победить? настройки максимальные по печати. вариант 2 дубля напечатать и совместить не оч подходит...
Комментарии: 37
Shtolcman
Я маркером подкрашивал, но задолбало, перешёл на струйник
Voron63
а какой струйник? модель? маркером не тема... читал,что над банкой с ацетоном подержать распечатку и норм становится..кто пробывал?
Andrey
вот потому я и купил фрезер....
Voron63
ну фрезер это не то...
Andrey
конечно не то. и дорожки и сверловка одним заходом... *одним заходом - значит не надо вытаскивать плату и потом ловить нули заново. про платы на алюминии даже не буду упоминать...
Voron63
цена....
Andrey
ну , фоторезист тоже не бесплатный... и хлорное, если оно... я уже не говорю о том, сколько обходится работа струйника.
Andrej
Та тоже не фонтан
Shtolcman
Струйник не мой, я в местную типографию хожу, мне пацаны там печатают. Главное адекватных найти, чтоб на пленке печатать не бздели)
Andrey
народ на таких станках еще занимается засветкой фоторезиста лазером.
Shtolcman
Кстати, а у Вас лазера нет случайно?
Andrey

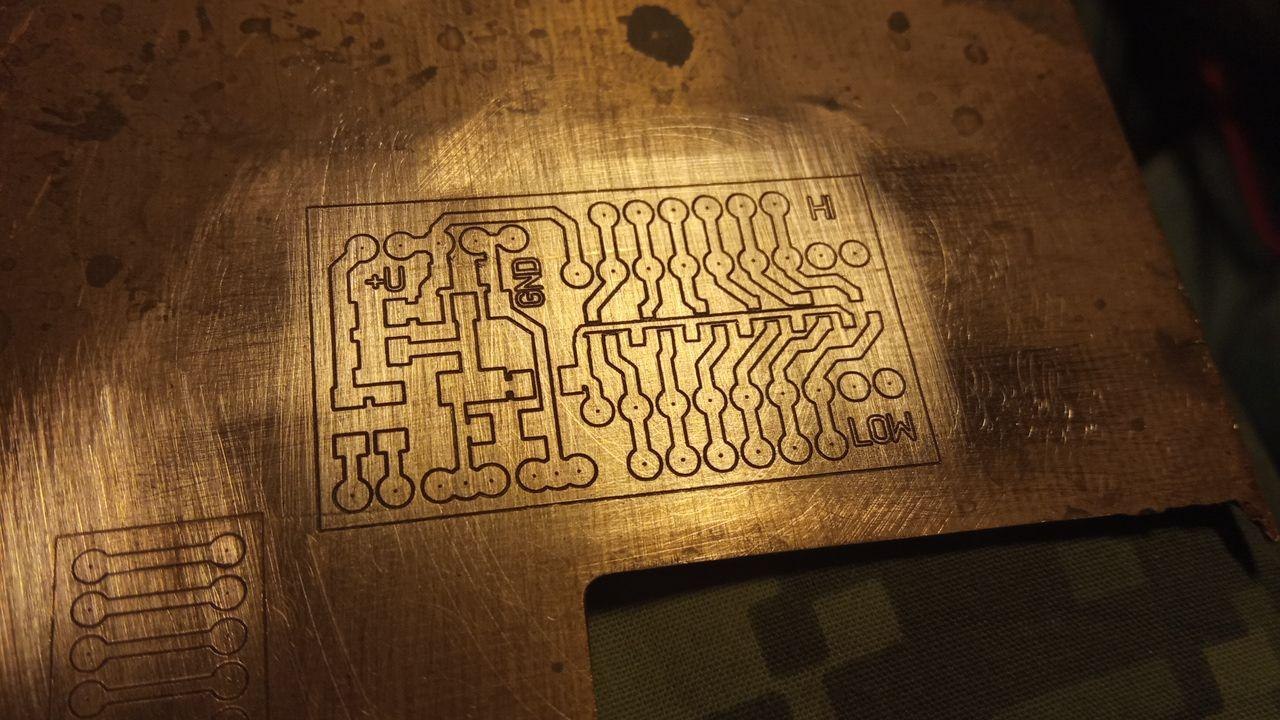

один из первых опытов... есть. даже два. 15 ватт и 5. у 5 - длиннофокусная оптика, и оба они не под мою механику, взял у товарища погонять.
Voron63
без размеров не оч маштаб понятен
Andrey
1mil между круглыми падами справа
Voron63
тема конечно интересная
Stanislav
Под поверхностный монтаж нет изображений готового? И какой софт используется?
Shtolcman
Ясно, а то станок у меня такой же есть, тоже думаю над засветом резиста на нем, но я когда брал жаба задушила лазер взять. Использую пока только для сверловки плат
Andrey

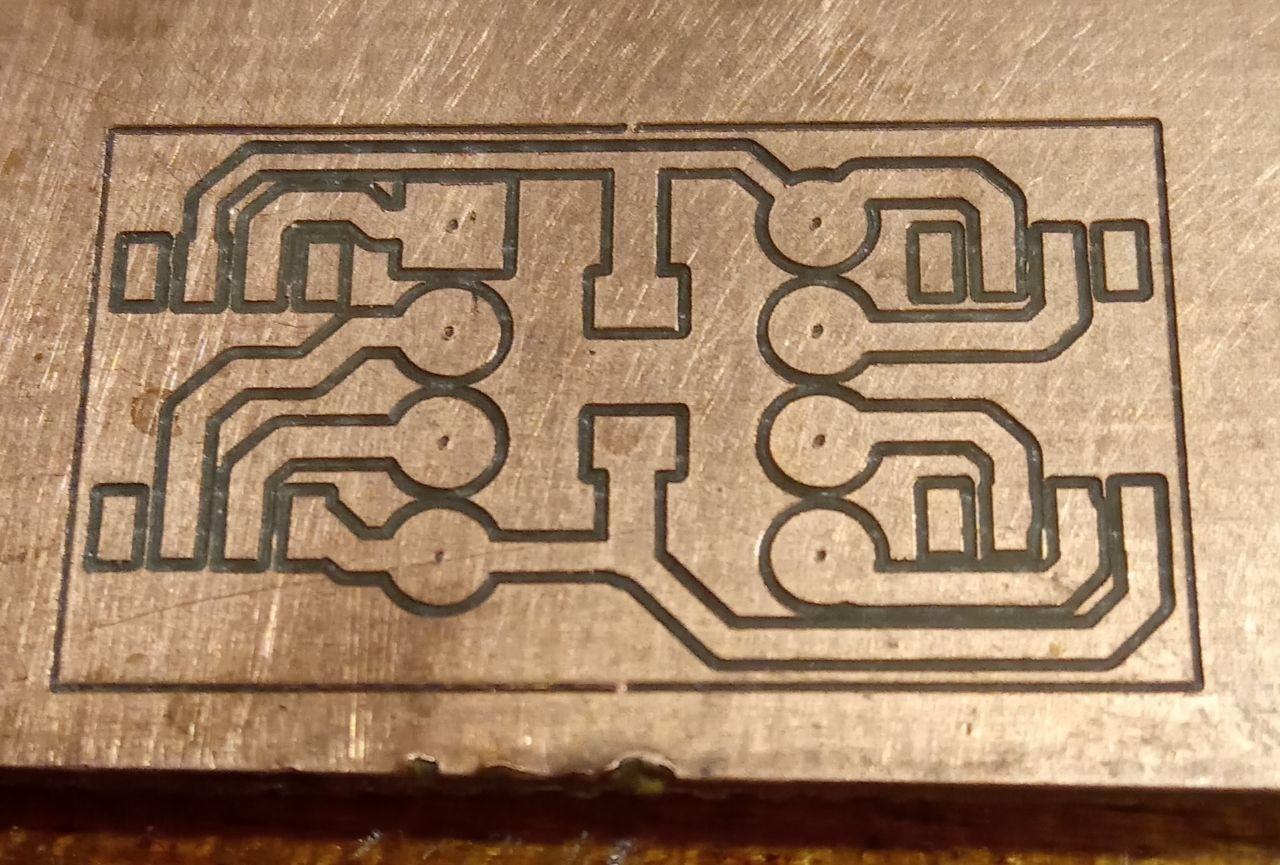

софт - Sprint->flatcam>Candle переходник для оперов. 2x SO-8. тут два прохода по ширине реза, с перекрытием. я сразу не брал лазер, потому что на дощечках фотки выжигать - так себе занятие, а 3мм акрил лучше резать 60-ваттным CO2, к которому у меня есть доступ.
Paschendale
А неровности текстолита как учитываете?
Andrey
в Candle есть снятие рельефа и автоматическая поправка по оси Z
Ogurezzz
Это интересно... Для прототипирования прямо хорошо должно быть. А уже после написания прошивки заказать у китайцев. 2 недели обычно едут платы...
Andrej
Как тут вот
Andrey
вообще эту медь можно удалить, это займет еще времени... но собсно я и на ЛУТе оставлял всегда полигоны - сетки на больших "лысинах"
Voron63
да с лутом проблемы-отстает от платы( медь лет 5 лежала на шкафу дома,отрезал чуток...зачищал,обезжиривал...ни как не хочет тонер прилипать,делал на глянцевой фотобумаге ломонд,раньше все с 1 раза на ура было..мож тонер левый?(перезаправлял картридж)
Andrej
Угу время. А зачем их оставлять. Можно же стравить. Делаю на бумаге от выборов :) или из журналов. Спецом никогда не покупал бумагу.
Andrey
я их оставлял чтобы раствор экономить. Когда их наличие мешает технологически (лишняя емкость, например, или высокое напряжение) - это да. А когда не мешает - да и фиг с ним.
Andrej
Для выборов у них какая то классная бумага идет :)
Andrey
меловка обычная.
Andrej
Угу
Andrey
я пробовал на подложке от OraJET - офигенная тема, снимается прямо на горячую.
Andrej
А вот для передних панелей, тут фрезер необходимая вещь.
Voron63
ну да,дремель не оч подходит
Andrey
его тоже можно прикрутить к ЧПУ порталу :)
Voron63
да осталась халявная..
Sexst
Раньше был спрей с чем-то типа ацетона для повышения плотности, потом, увы, пропал. Фотовывод на плёнку поищи в округе, я раньше таким пользовался - кидаешь им pdf с шаблоном, получаешь отличный абсолютно контрастный фотошаблон и весьма дешево. Хотя теперь я лично обленился и заказываю околоединичные экземпляры на том же jlcpcb. Не нужно ни запасов текстолита повышенных дома хранить ни кучи химии, ни всей этой просветки-проявки-травли-маски-сушки-проявки-сверления-создания переходов. Своё время дороже стоит. А насчёт "ждать долго" - всё равно компоненты частенько тоже нужно ждать. Я видел проект с засветкой очень тонко сфокусированным синим лазером, установленным на самодельный ЧПУ. Да, лазер был буквально на уровне китайской дохлой синей указки. Я даже откопал у себя такую и затестил - реально при хорошей фокусировке в мелкую точку практически мгновенно её засвечивает. Единственное - автор с некоторой побочной засветкой очень долго боролся, я так и не доследил за эпопеей. Он всё внутренности агрегата зачернял, а потом вообще чёрную трубку на лазерную головку натягивал так, чтобы она практически по поверхности платы чиркала. Но, в теории, выглядело это вполне любопытно и даже достаточно перспективно для дома. Как-то дофига для засветки фоторезиста, нет? Оно же всю округу нужной точки заодно засветит отраженкой.
Voron63
ды рассматривал вариант,но он реален под энное количество экземпяров,но не на 1-2...а травлю перекисью с лимонной кислотой в теплой воде....химия- копейки...
Andrej
Над парами ацетона подержать Вообще гемора много с этим фоторезист
