господа, кто чем тонер уплотняет? на фотошаблонах? (маркеры не работают, но возможно зависит от конкретного тонера и маркера). дорогую херню под названием Density - фиг где купишь Без уплотнения вот попробовал, в принципе делать можно, но долго проявлять приходится из-за подсветов и образования "налета" на пустых участках. 9x15 мм, контур 0.1мм
Комментарии: 22
Shtolcman
Раньше пробовал спиртовым маркером обводить поверх тонера, но это гемор. Тонкие участки трудно навести, а еще тонер слазит если не в одно касание делаешь. Можно попробовать совместить два одинаковых шаблона на просвет, может станет чуть лучше
Fedor
совмещать особо смысла нет - размоет границы только. Пленка де толщину имеет
Shtolcman
Я щас перешел на печать на струйнике, делаю два шаблона, потом совмещаю все норм получается Но там и одного думаю хватило бы
Fedor
какие минимальные дорожки и зазоры получаются при такой технике?
Voron63
над оцетоном чуть подержать-помогает...сам не пробовал
Fedor
ну вот спрашиваю про проверенные методы) просто даже с одной пленкой и тонером к меди есть затенение и как результат размытие границ - при травлении видно что вокруг фоторезиста поясок меди остается 0.1-0.15мм если сделать 2 слоя, будет еще хуже
Shtolcman
дорога 0,2мм получается нормально
Fedor
а зазоры?
Shtolcman

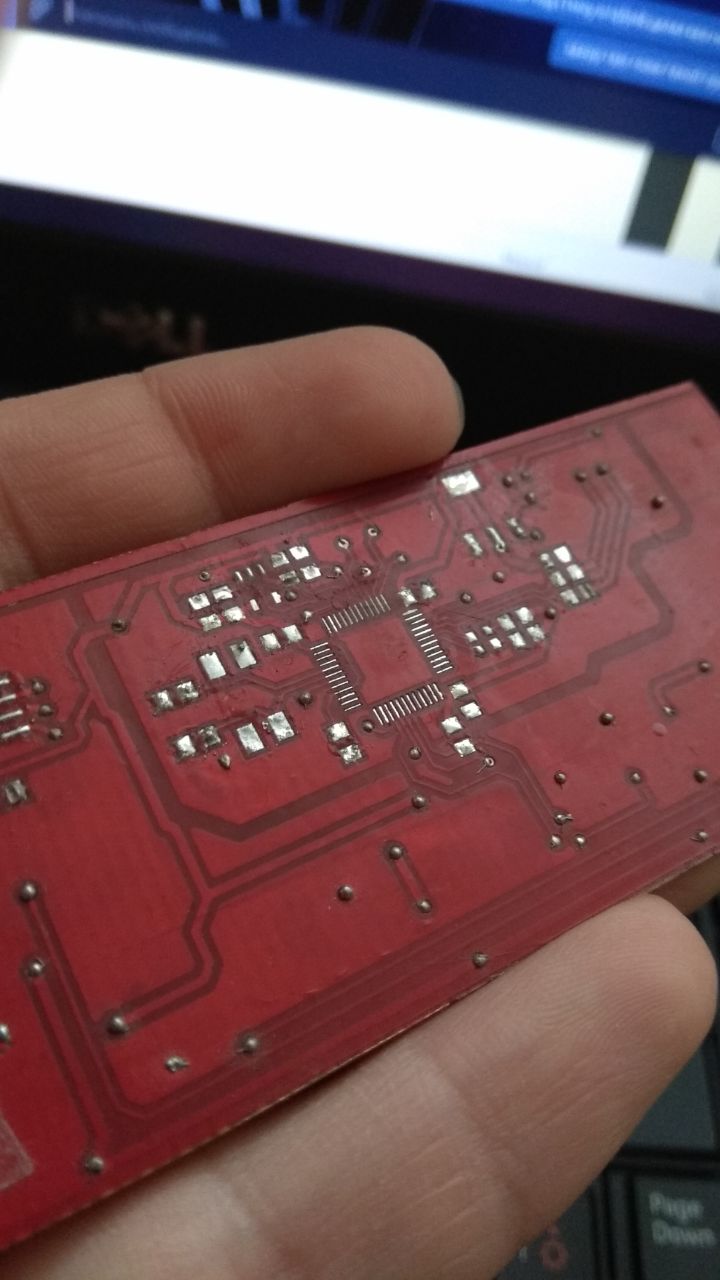

посадочное под стмку в lqfp48 делал все норм было зазор там тоже такой примерно
Fedor
ух ты, клево маска легла
Shtolcman

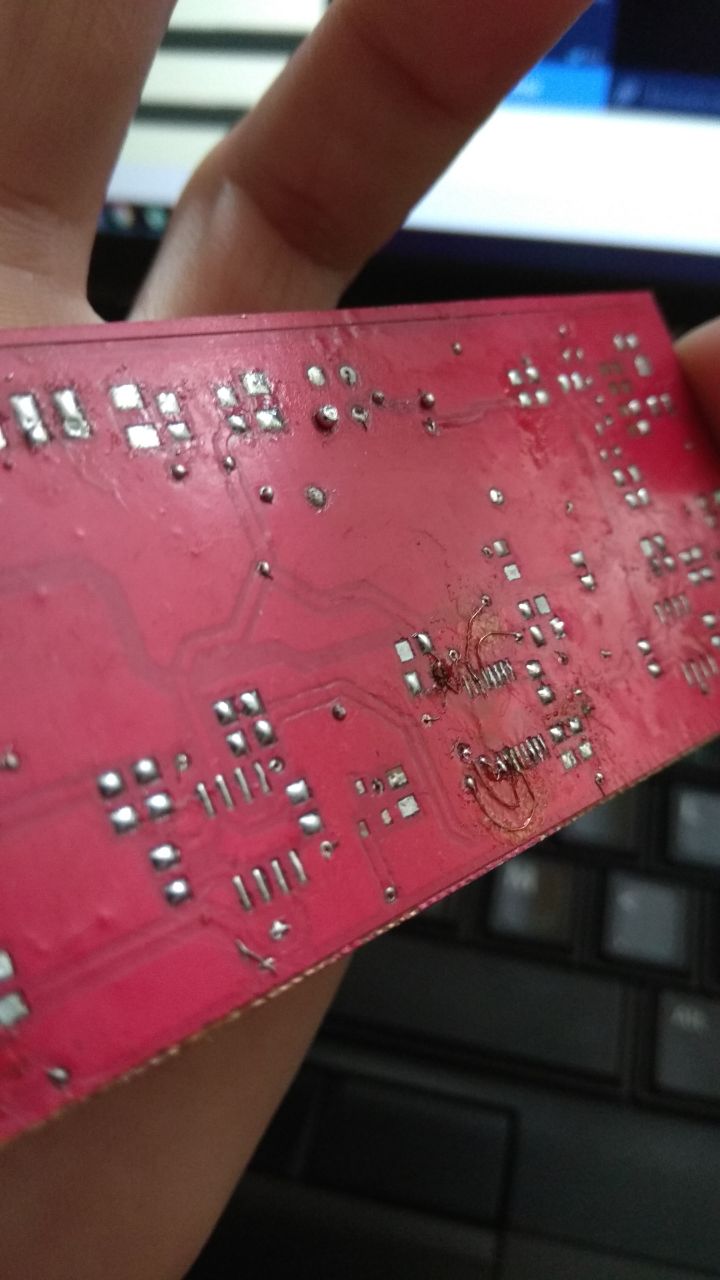

Вот в центре как раз f103c8t6 сам в шоке) на другой стороне все не так радужно было Протравило посадочное под микруху пришлось проволки кидать, но это я маху дал
Fedor
0.2 по идее зазор, да. клево
Shtolcman
Но я отмываю немного иначе
Fedor
это сеткой нанесено или под стекло?
Shtolcman
Сеткой Под стекло гавнище лютое выходило
Fedor
с сеткой тоже нюансы в виде бугорков но не важно в принципе а что за способ?
Shtolcman
Скорее с количеством пыли и качеством замеса маски Я делаю так, засвет под лампой на 1 минуту, потом проявляю, но очень аккуратно, стараюсь не держать долго в растворе. Использую вторую ванночку с водой, куда помещаю плату. Так попеременно ее то в раствор, то в воду, чтобы контролировать процесс. Под струей воды у меня дороги рвутся. Затем я ФР сразу не дублю, а кидаю его на пару минут сразу в хлорное. Вынимаю и смотрю, где есть участки, на которых медь не реагирует, значит там ФР не смылся. Промываю водой плату и опять мою в проявочном растворе как выше сказал. Так повторяю пока у меня все что надо не начнет реагировать с железом. Можно аккуратно при отмывке щетку зубную поюзать, но очень мягкую. Когда все реагирует, только потом дублю ФР минут 20 под лампой и потом только травлю Как-то так
Sexst

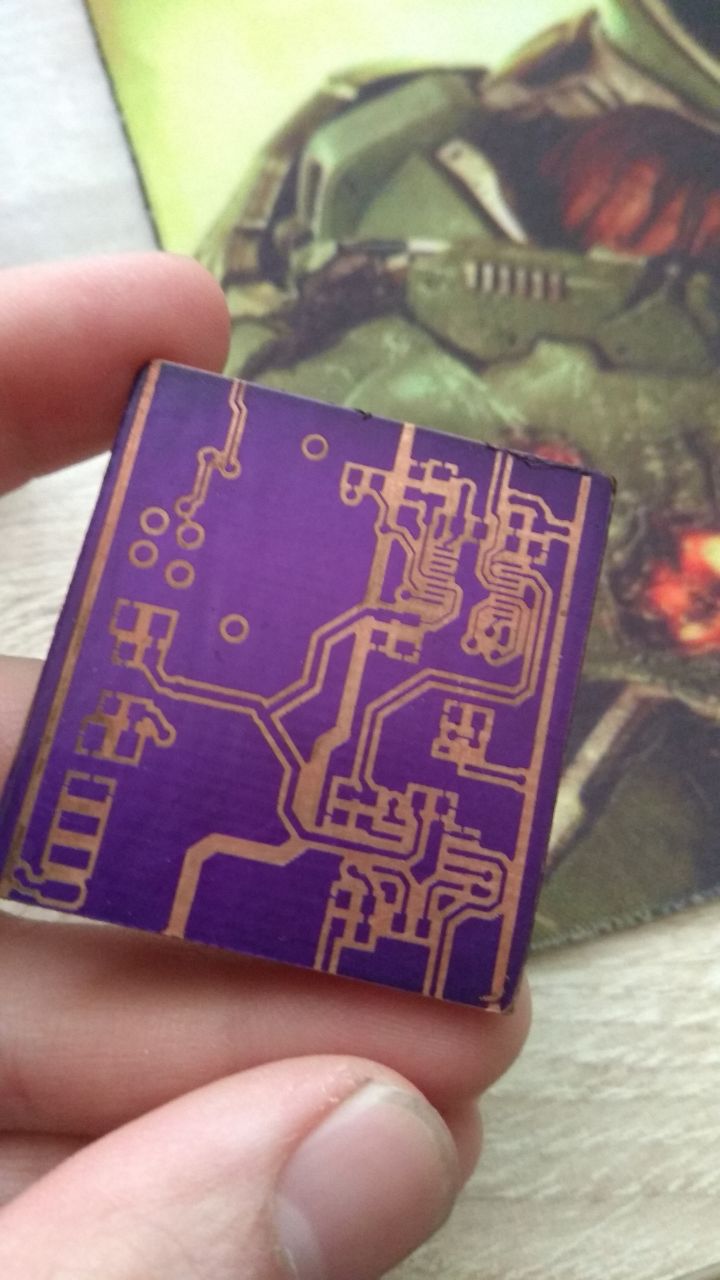

Это что за маска? Я задолбался подбирать такую, чтобы хорошо держалась и при этом не требовала от сушки температуры с точностью в +-5°
Aleksandr
Во блин. А я то думал, что у меня ни разу не получилось. А тут оказывается сушка такая бывает...
Shtolcman
Да тут факторов масса,например срок годности маски Эта допустим при просрочке даже при правильном смешивании становится гуще
Aleksandr
У меня была такая, что я не мог понять, а это вообще позитив или негатив, т.к. она вообще не проявлялась. На самом деле, я пробовал разные покупать, но не одна нормально не получилась.
Shtolcman
Я тоже 3 брал, первая китайская однокомпонентная, вторая эта И третью щас буду мучать imagecure вроде
