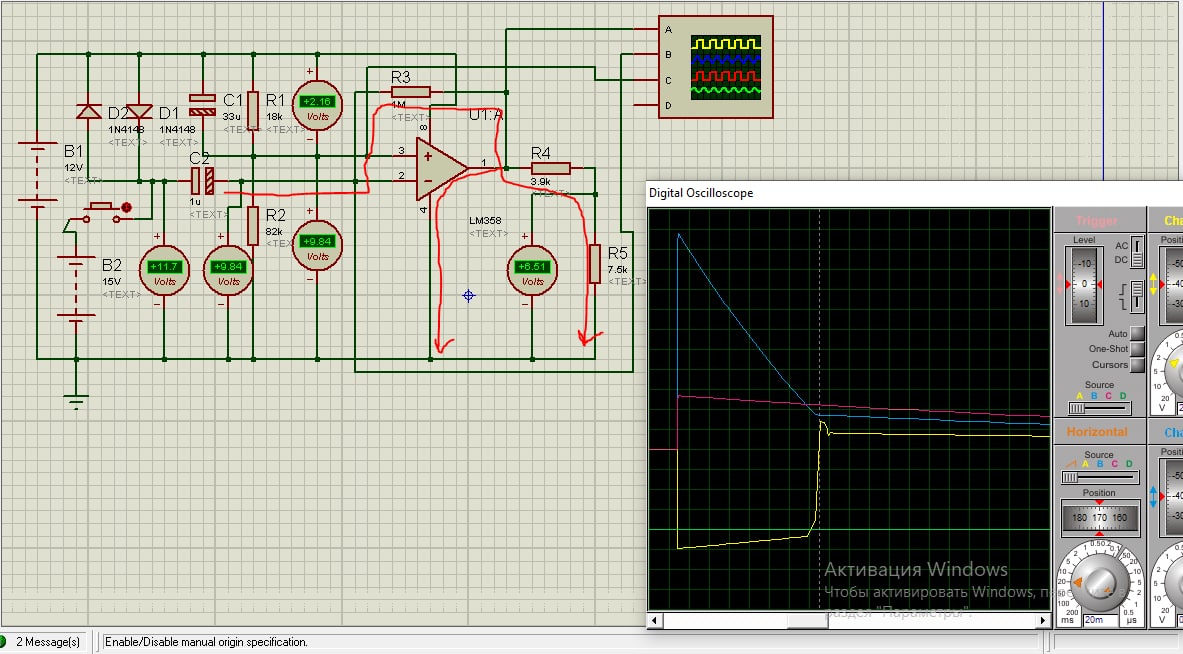

Правильно ли я понимаю переходные процессы? 1. В момент дозарядки конденсатора через резистор R3 течет ток что вызывает падение напряжения на инвертирующем входе больше чем на не инвертирующем 2. ОУ пытается компенсировать это и садит выход на землю... уменьшая время дозаряда... 3. когда конденсатор зарядиться ток упадет и ОУ вернет напряжение но уже новое... Получается некоторое время ОУ с ООС работает в режиме компаратора?
Комментарии: 12
Dmitriy

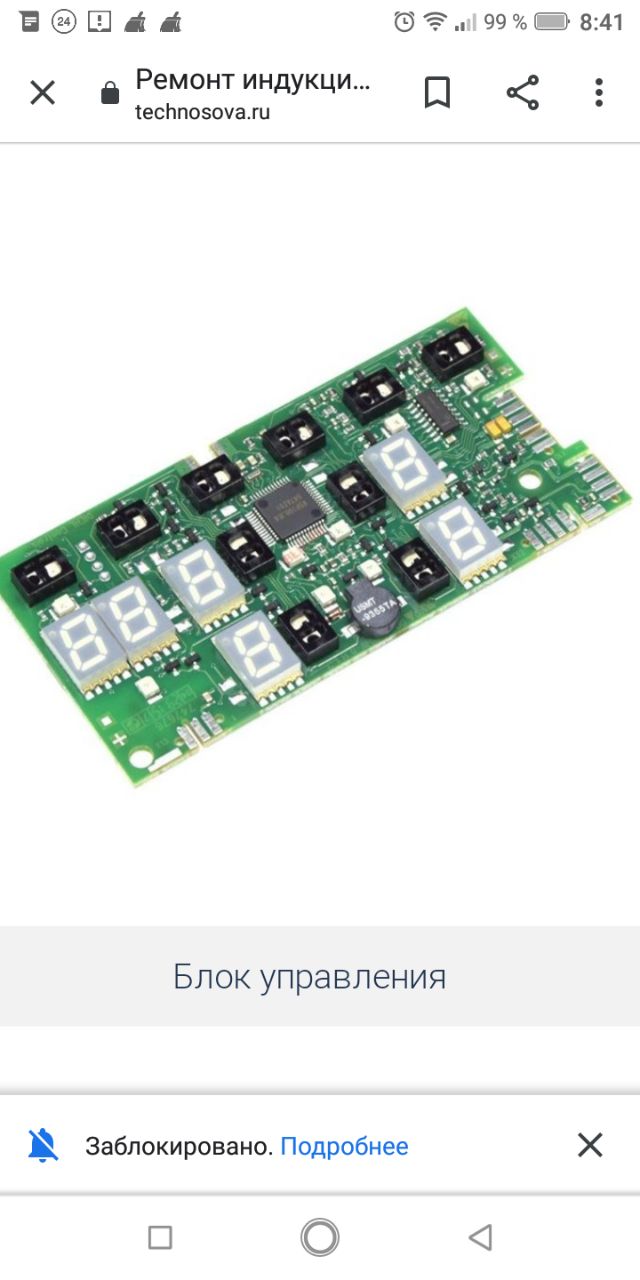

ИК пара светодиод + сенсор под стеклом, чувствует приближение не только пальца, но и пачки масла)) ъ. Просто подумал что твой шайтанлайтер должен был засветить датчики 3. незнаю, я бы не сказал оос, а банальный триггер. Для оос нужен резюк еще по входу
Anonim
Ну тут получается повторитель напряжения?
Dmitriy
Где повторитель? Повторитель это когда Ку=1. У тебя нет ос. Вернее она не пролноформатна. Это напоминает триггер шмитта Поправь, может я не вник
Anonim
Да я сам не могу вникнуть... странный переходной процесс...
Dmitriy
Ниче странного нет. Желтая линия должна быть параллельно х. У тебя просто численный метод не все точки взял при анализе. Когда цветные равняются - компаратор опрокинется. Поставь меньше Ctol (или как там у тебя ошибка Называется?) Попробуй ошибку снизить... И сравни.. Заряд кондере может в принципе поднимать и желтую линию, но это не оу.. И через 1Мом? Сколько чувствительность по напряжение ослика?
Vladimir
Там ёмкостные датчики, какой ИК
Dmitriy
Обычные ИК в виде пары, лично видел на miele... Как вы себе представляете работу емкостного датчика через стекло поверхности?
Andrej
Тоесть что то попало на поверхность и печка вкл ?
