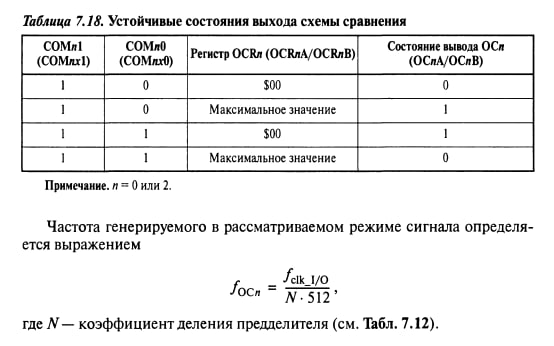

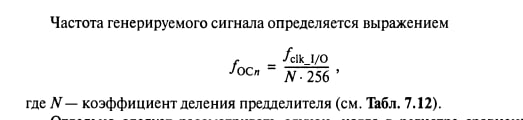

можно ли от таймера 2 атмеги8 получить два прерывания, то есть прерывание по совпадению и прерывание по переполнению? А то что-то уставился в эту табличку и она говорит, что рыбку съесть и не подавиться не выйдет. Но надежда меня не оставляет.
можно ли от таймера 2 атмеги8 получить два прерывания, то есть прерывание по совпадению и прерывание по переполнению? А то что-то уставился в эту табличку и она говорит, что рыбку съесть и не подавиться не выйдет. Но надежда меня не оставляет.
Комментарии: 11
Dima
можно юзай асинхронный T1 там блоки сравнения и переполнения
Paschendale
у меня все таймеры использованы. один "обслуживает" семисегментник, другой занимается энкодером. и последний, самый крутой,(Т1 который), я хочу использовать для управления DRV8825. Каким образом можно "на лету" менять частоту модуляции? Не могу "догнать". Она же зависит от частоты микроконтроллера и предделителя, которые просто так не изменишь...
Dima
зависит от величины цифры в регистрах сравнения и режима работы почитай естифеева только я не знаю можно ли асинхронный таймер как шим использовать? надо освободить т0 или т2 перенеся на асинхронный а вот т0 например использовать для модуляции
Paschendale

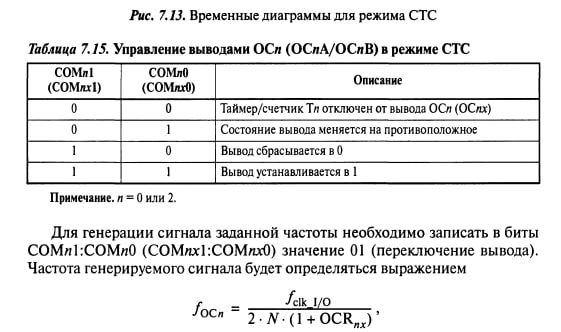

выходит так, что управлять частотой в режиме работы таймера как генератора ШИМ я не смогу. Можно только в режима сброса при совпадении согласно данной формуле.
Dima
ты картинки посмотри там разные шимы есть)) ниже там куча картинок будет
Andrey
кто сказал что нельзя предделитель на ходу менять??
Paschendale
я не рассматривал данный вариант, так как в моих планах сделать плавное изменение частоты вращения шагового двигателя. хотя он вытекает из формул, приведенных в даташите. изменение предделителя даст скачкообразное изменение.
Andrey
там есть режим когда счет идет не от 0 до 255, а например до регистра какого-то. изменение его содержимого как раз изменит частоту.
Paschendale
когда счет идет до регистра сравнения, меняется скважность. по крайней мере я это увидел на осцилле.
Andrey
а вообще мы про какой МК говорим?
Paschendale
мега8
