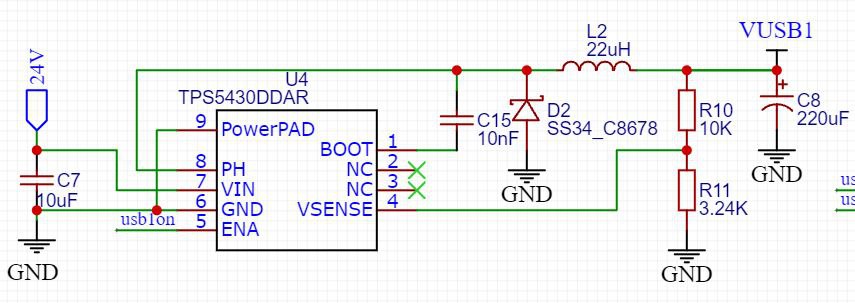

я тут решил сделать себе мощный зарядник на 300w использовал источник TPS5430DDAR на каждый USB. получается примерно 30 юсб по 2А(30 источников). Внимание вопрос, мне тут на работе сотрудник утверждает, что когда импульсный источник по какой то причине выходит из строя(внутренний транзистор сгорает накоротко), то вход с выходом соединяется через катушку, получается в случае чего может на юсб попасть 24 вольта, насколько это реально и стоит ли мне опасаться этого? не хотелось бы спалить чей то телефон
Комментарии: 21
Yuriy
Ну защитись от этого, если так важно
Danil
как?
Yuriy
По идее перегораемого предохранителя
Fedor
Причем перед C8 предохранитель. Ёмкость ускорит срабатывание предохранителя при ступеньке с 5В до 24 А можно наоборот, отключать выход с защелкой при пропадании power good
Danil
предохранители же по току срабатывают а не по перенапряжению или супрессор поставить на юсб
Fedor
Время срабатывания зависит от мощности в нагрузке
Yuriy
Предохранитель ничего не знает про свою нагрузку. Только про ток через себя
Fedor
См. график справа
Yuriy
А если он сгорит и закоротит? Где там мощность нагрузки?
Fedor
Там зависимость времени срабатывания от тока. О чем я и говорил
Yuriy
Ааа
Fedor
Если случится ступенька 5в-24в (выход из строя ключа в stepdown) будет быстрый заряд С8, током сильно больше чем рабочий
Yuriy
Это смешно
Danil
на выходе кондеры 16 вольтовые
Yuriy
Делай тиристор с компаратором на 431 шунте и не слушай схемотехников
Yuriy
В качестве предохранителя можно использовать дроссель или даже дорожку на плате. А вот над причиной его срабатывания надо подумать - tvs диод или даже тиристор
Fedor
Думаю, мобильнику тоже может поплохеть если ему вход питания замкнуть. Так что нафиг тиристоры. Лучше отключать выход каким нибудь р-каналом
Danil
у меня на плате по 6 источников, 5 плат, можно запитать платы через транзисторы, а на выходы юсб компараторы поставить и просто отключать по срабатыванию
Vga
Флюс в пасте на слипание влияет, и количество подбирать чтобы не слипалось, но хватало Очень даже такое бывает, да. За пробитым верхним ключом - остается только выжженная земля. Crowbar circuit поставь)
Alexander
все возможно. на выход ставившь TVS, на вход предохранитель
Danil
спасибо
