Народ. Скажите что я делаю не так? Есть регистратор на котором слетела прошивка. Ну то есть он включается питание по всем линиям присутствует. Но на экране просто темнота и интернет-порт также молчит. Я пересмотрел много роликов и статей. Насчёт перепрошивки и регистратора. Да и вообще это похожее занятие что на роутерах что на каких-либо устройствах в которых имеется память. Память я вынимаю и вставляю в программатор на официальном сайте от регистратора есть несколько прошивок. Выбираю размером 7 МБ так память как раз таки примерно такого размера. Чип там на 8 мб вроде бы. Программе для программатора выбираю чётко этот же чип. Программатор ch341. Я даже напряжения на ногах в регистраторе и на программаторе померил. 3,3 вольта присутствует на нужных ногах. В общем по напряжениям всё совпадает. Чип читается стирается записывается проверяется. Всё идеально. Но почему-то регистратор не хочет стартовать. Я прямо по видео следил за восстановлением ХМ регистратора. И всё делал так же и не могу понять почему у меня не выходит. Я и просто прошивку заливал и дамп. У всех такой же программатор и программы такие же.
Комментарии: 22
Serega
Как так-то: чип там вроде бы на 8 МБ, а вроде бы и не на 8 МБ, но ТОЧНО ТОЧНО выбираю его P.S.: возможно дело не в памяти...
Aleksandr
в логике или внимании ? =D
Serega
В неумении излагать мысль...
Aleksandr
есть у рега uart ?
Dzhonni
Есть 485. Камень тоже шьётся? Вот это поворот. Видимо на этом мои полномочия, всё Uart искал по чипам, но не вижу.
Yan
Померяй напруги сначала. У регов часто дохнет один из dc-dc. Если всё в норме, посмотри осциллом есть ли генерация на кварце, если есть, после резета посмотри, начинается ли обмен с памятью. Посмотри, что за камень стоит, может быть его тоже надо шить
Dzhonni

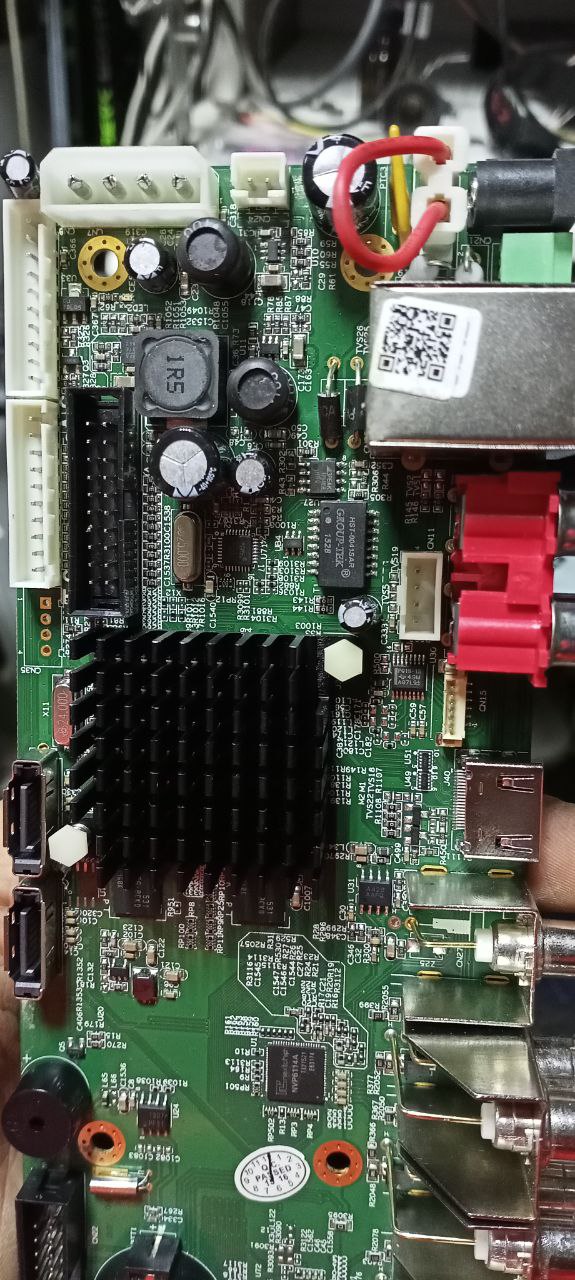

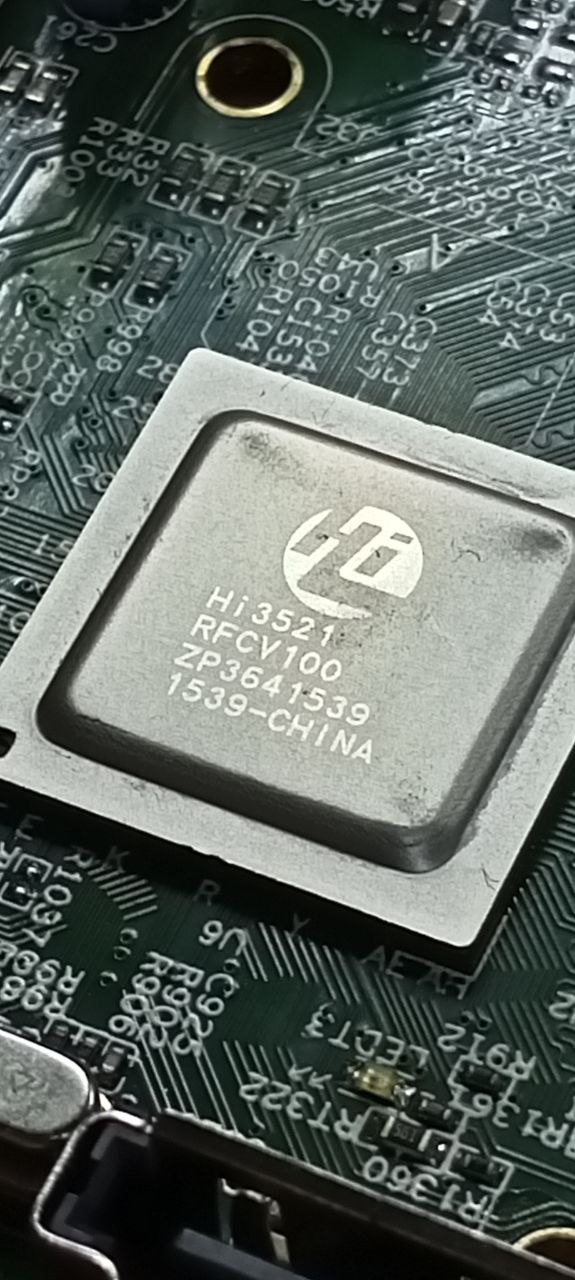

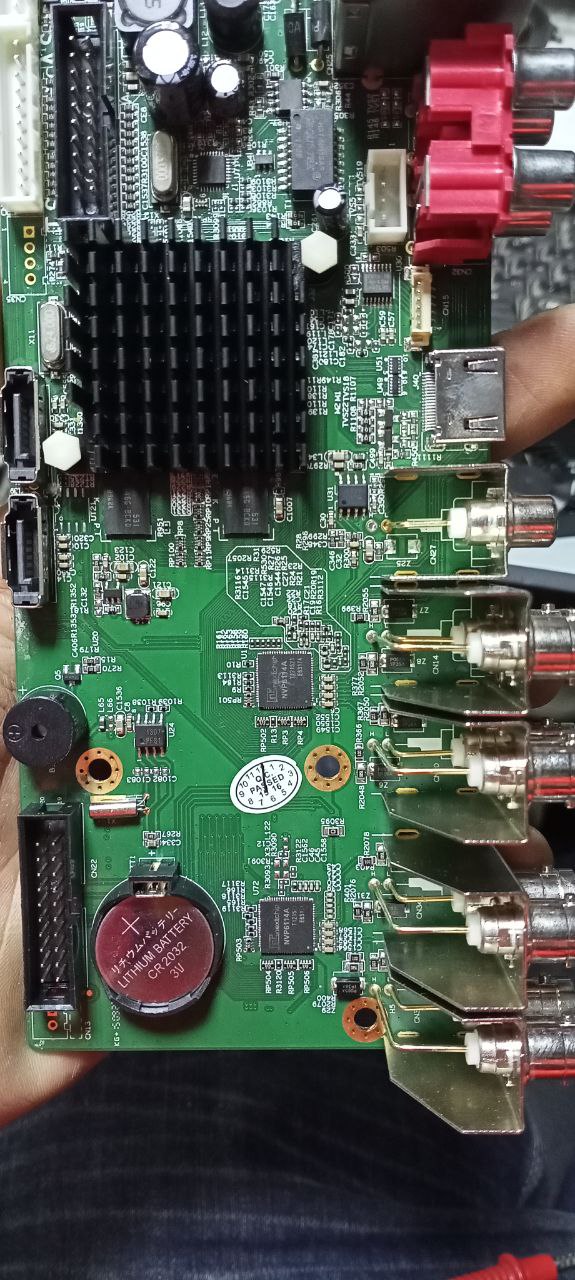

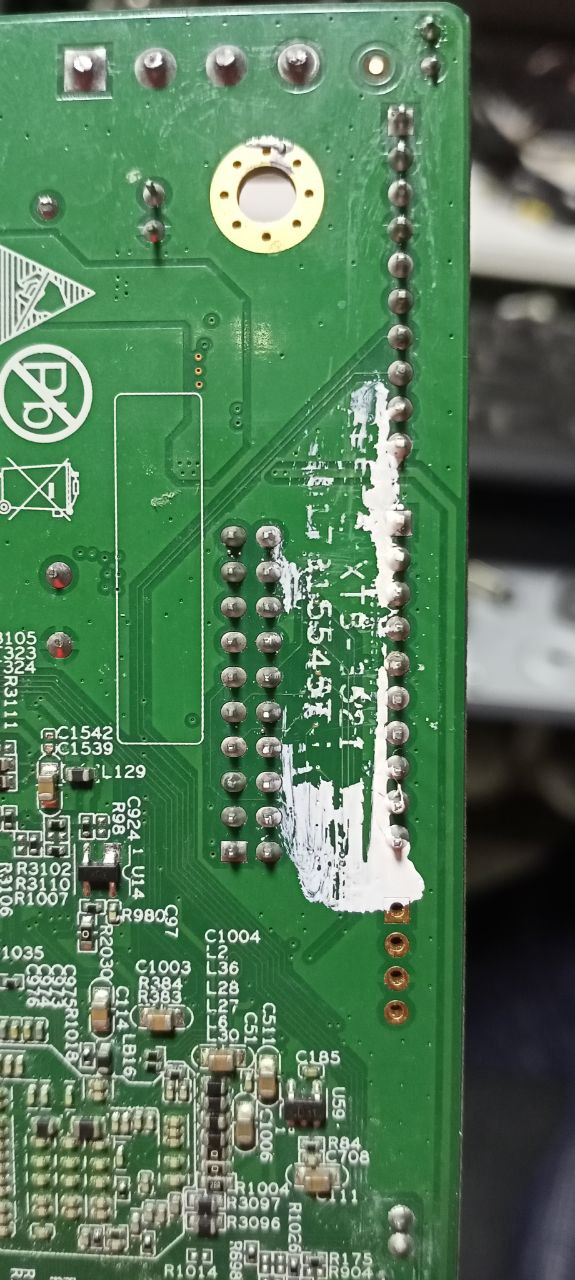

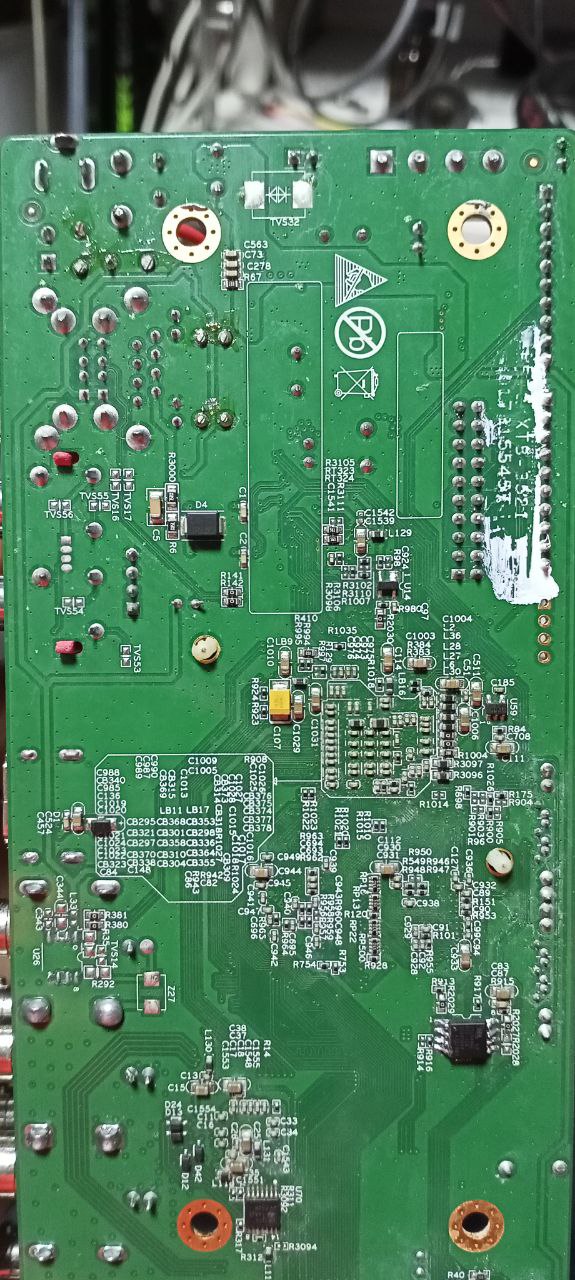

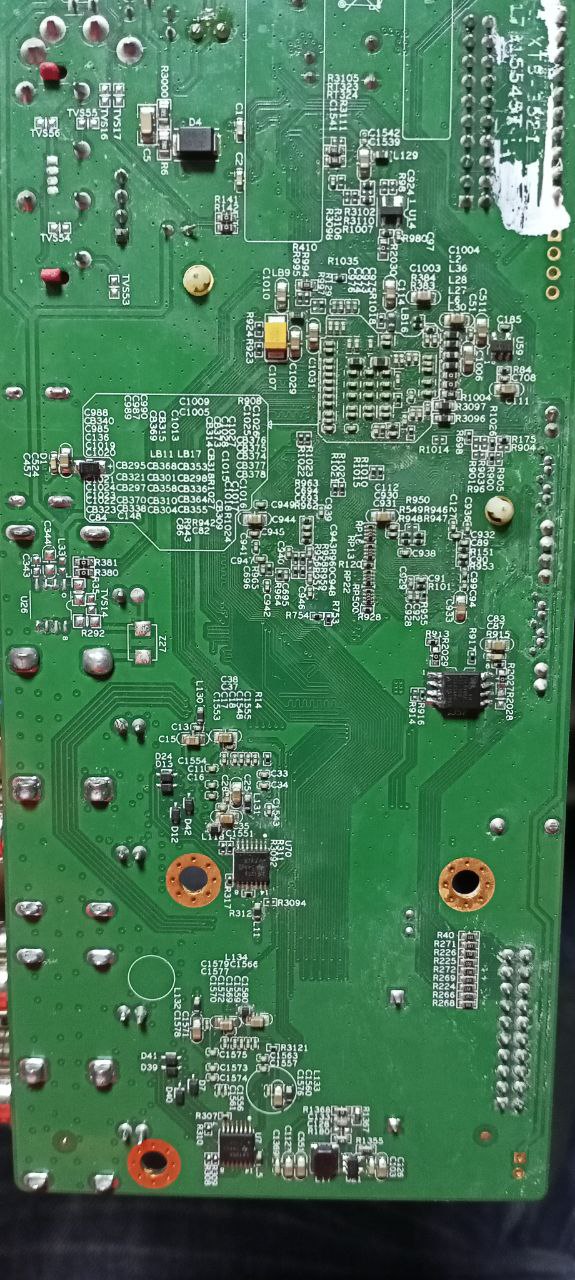

Вот одна и другая сторона платы этого участка. Я ещё раз померил напряжение. 5 Вольт есть 12 в тоже есть. Tvs25 и 26 были кем-то паяны. Их прозвонил, прибытия и КЗ нету Вот главный чип. Что был под радиатором
Yan
хайсиликон Читай шит на него
Dzhonni
Хорошо
Yan
Если китайским владеешь)
Andrey
"ПреведКремний" ??
Vasil
Или ВысКремний
Andrey
зная китайцев, скорее "верхний кремния"
Bulochka
ну это определенно сеть.... оттуда тоже можно отследить интерфейсы МК, хотя бы методом исключения.... а вообще в подобных случаях нередко практикуют анализ методом исключения, т.е. выпаивая каждую бздю вызывающую хоть малейшее подозрение
Dzhonni
Ну это же вроде бы защитный диод? Диоды
Vasil
tvs да, супрессоры
Yan
Думаю, в его случае, действительно "превед") Да там jtag распаян, uart вряд-ли выведен
Dzhonni
То есть пусть термопаста будет ему пухом? Смерть ему? Я ттл usb тыкал разъёмы на плате. Нашёл gnd и посередине два. (Вообще в целом этот разъёмчик всем своим видом говорит что он USB). Ну я всё же подсоединил и включил putty. И там постоянно сыпется один и тот же символ, символ похож чем-то на закрашенный прямоугольник. И он сыпется постоянно и бесконечно. Я TX RX местами поменял и всё то же самое сыпется. Ну то есть скорее всего это всё-таки USB UART не нашёл
Yan
С высокой вероятностью, да. Да и смысл его восстанавливать? он древний как говно мамонта
Dzhonni
)))) ему наверное и 5 лет нету. Офигеть древность это уже настолько близкое понятие. Скоро будет так что древним будет считаться устройство, которое месяц назад произведено. Кстати я новый регистратор продал практически. Взамен этого
Yan
Обычно, никто не берёт в ремонт одноразовый хлам. Имеет смысл ремонтировать дорогие аппараты Камень 2012-го года
Maxim
"А вот раааньше делали кремний так кремний, на века, а термопаста была из молочной пены, детей кормить можно было!"
