Я относительно профессионально занимаюсь батарейками и даже произвожу BMS, и скажу тебе честно, эта красная BMS сделана очень нестандартно, как-будто те, кто ее делал, никогда не видели других BMS и аккумуляторов. Во-первых, надо ввести следующую терминологию: Тот вывод балансировочного разъема, который соединен с силовым жирным черным проводом - это B0 Тот вывод балансировочного разъема, который соединен с силовым жирным красным проводом - это B4 Остальные провода будут B1, B2, B3. Напряжения B0, B1, B2, B3, B4 должны расти с шагом в напряжение одной ячейки. Я так по-уебански и запутанно объясняю, потому что аккумулятор у тебя тоже странный. Обычно отдельным цветом обозначается B0, а дальше по порядку. У тебя же зачем-то три цвета там. В случае с этой мутной бмс я бы, из соображений логики, подключал так: черный силовой к B- красный силовой к B+ выход на нагрузку - пара P+ и P- B1 к VL B2 к VM B3 к VH
Комментарии: 30
Alex
думаю так странно потому что здесь 2 схемы как бы отдельно сделаны, 4 транзистора с подачу тока и защиту, микруха для балансира, какая то модная похоже
Vga
Я думаю нет там никакого балансира. Просто 4S защита.
Alex
Возможно
Anonim
Нет ты не понял. Я не хочу нагрузку с этой платы питать. Я хочу заряжать ее
Dmitriy
Думаю, нужно пометить на черных проводах какой из них имеет потенциал 4,2 от нуля - это поидее VL (Voltage Low, наверно), 8,4 - VM, 12,6 - VH, ну и + к B+, - к B-. Только так не будет работать защита от переразряда, так как силовые провода не будут коммутироваться через плату. Что защита работала, наверно, следует подключать "толстые" провда к B+ и B-
Anonim
Нагрузкой в данном случае будет сварочнмк для батарей
Denis
Ох, опять сага об xyz ток сварочника эту бмс разъебет в щепки
Anonim
Я знаю
Denis
тогда норм план в подключении к бмс использовать вместо силовых - балансировочные B0 и B4
Anonim
Да судя по сечению проводов понятное дело он не только бмс разъебет но и сожжет провода к хуям Или через эту плату заряжать нельзя?
Denis
можно и нужно
Evgeniy
Кто-нибудь знает что случилось с миландром?
Anonim
Они отписались уже где-то. Выше обсуждалось. ЧТо они убрали русский сайт
Sanchez
Джентльмены, какого нынче вендора посоветуете , чтобы соорудить на коттедже бесшовный вайфай в пару точек? А то в моем селе в магазинах микротиков просто нет, но есть кинетики всякие, юбики...
Evgeniy
Просто мне щас начальник КБ сказал что они на связь не выходят. Странно все это.
Alex
там с акб выходят отдельные провода под нагрузку и на фото их видно
Denis
так о чем речь, что балансировочные отправляются на BMS, но работают там и в роли силовых для зарядных нужд а толстые силовые - отдельно чисто на нагрузку
Anonim

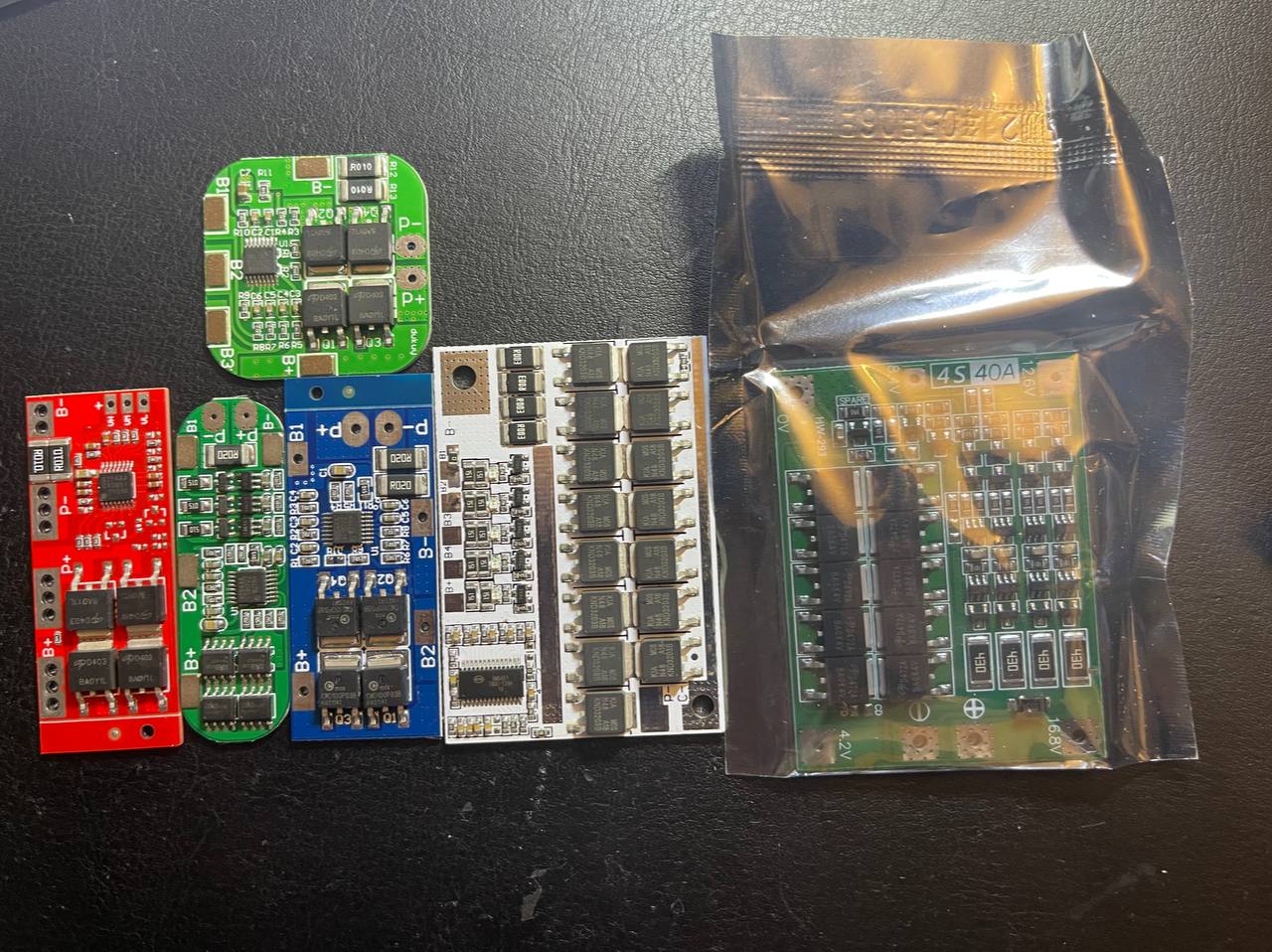

Есть еще такая параша
Alex
как вариант не трогать вообще B0 и B4 и подключить силовые провода туда взять для этого белую плату, она помощнее выглядит)))
Alex
и в белой плате только минус подключается, плюс идет напрямую к нагрузке
Anonim
Она просто не батарейку сверху не приматывается и торчит из нее, вот в чем минус. А красная идеально по ширине вписывается
Denis
но в белой он тогда обязан ток через bms пропускать, а она не понятет скорее всего
Alex
думаешь? есть ссылка на нее? приделай кусок деревяшки и не будет торчать
Denis
нет, но навскидку мне так кажется
Alex
ну это расчитано на то что балансир отдельно стоять будет
Denis
по крайней мере оно отключит зарядку вовремя, если аккум разбалансируется
Alex
он не будет ее использовать, он же сказал
Anonim
Так я собираюсь брать с Толстого разъёма нашрущку снимать
Alex
эта плата только для зарядки
Denis
понял, извиняюсь, что невнимательно читал
