Кто-нибудь сваркой занимается? Притащили мне инвертор сварис 220. Пригорел он по криворукости(как мне объяснили), кусок проволоки попал в отверстие в корпусе и замкнуло что-то на плате. В мою задачу вошло это что-то найти и заменить. После манипуляций по замене найденных горелых элементов при включении горит светодиод защиты. Замеряю напряжение на клеммах - по нулям. Предполагаю, что на них должно быть некое напряжение, а сей светодиод не должен гореть. Я сварочный инвертор впервые в руках держу, поэтому решил спросить тут.
Комментарии: 28
Anonim
предохранитель
Paschendale
Там автомат стоит, он и сработал.
Anonim
нахуя ты берешь ремонтировать то, в чем не разбираешься
Aleksey
Ну учится человек, это же хорошо
Anonim
ой все
Artem
зачем начинал ходить, раз не умел?)
Anonim
Проще выбросить
Artem
пока плата и корпус целы, есть шанс починить)))
Anonim
то есть ты решил что другие разбираются и бесплатно тебе починят сварку через интернет. лол
Paschendale
Нет, я просто задал вопрос. Если кто-то ответит или подсказкой направит-будет просто замечательно. Просто уже есть такой опыт в этом чате. Люди здесь не решают моих проблем, но точно наталкивают на тот путь, который приводит к требуемому результату. В принципе, для этого этот чат и задумывался, насколько я понимаю. Этим народ здесь и отличен от тебя. Ты критикуешь, но годных советов не даёшь)
Aleksey
Много от аппарата зависит, есть мертворожденные у которых сам по себе ТГР дохнет от нагрева. На косом мосте свои приколы тоже, схематика отличается сильно так сто сначала схему ищите (рисуйте) и по ней смотрите в чем дело
Anonim
а схуяли я тебе должен их давать?
Paschendale
Не должен. Да и, скорее всего, не можешь. Я тебя лично об этом и не прошу. Покажи-ка мне мое обращение к тебе за помощью
Anonim
берешься за ремонт чужого оборудования - ебись сам или не берись, раз не умеешь
Paschendale
Ну сейчас же. У тебя мне осталось только спрашивать разрешение на вопрос в чат. В следующее же голосование на твой бан не останусь в стороне. Токсичный ты типок.
Anonim
банальные советы найди схему тебе не помогут сходи просто на три буквы
Paschendale
Не злись, дядя. Что заслужил, то и получаешь
Anonim
Это ты про себя сейчас хорошо рассказал Понаберут по объявлению Хочешь совет? Верни оборудование, не твой уровень
Paschendale
Это не имеет отношения к моему вопросу. А то придется долгую историю рассказывать. Если коротко, люди хотят максимально сэкономить на ремонте. И, естественно, просят других людей, у которых есть паяльник, помочь им в этом деле. И не важно, соображает ли человек или нет. Не соображает сейчас-в процессе ремонта научится. Тот же сварщик тоже не умеет варить, но я ему не сказал: а назер ты купил аппарат, если не умеешь варить.
Aleksey

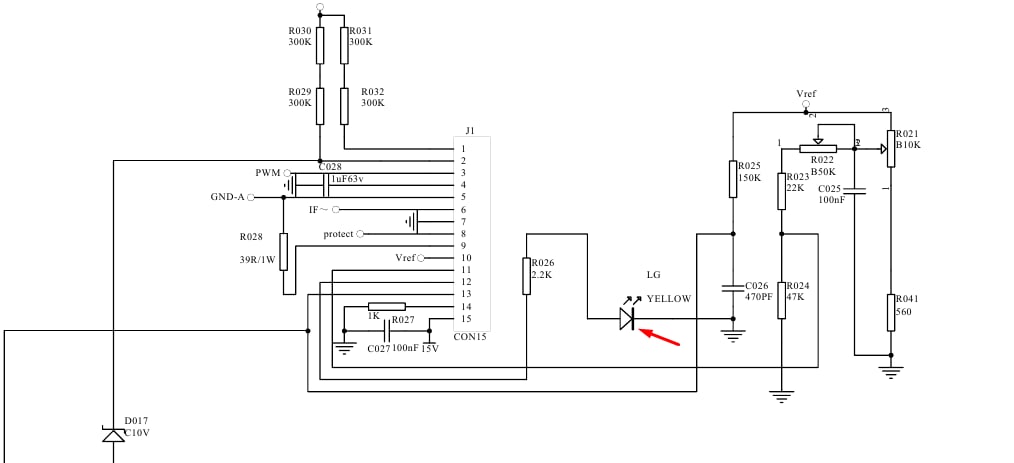

Напряжение холостого хода присутствует всегда. Диод защиты загорается при превышении температуры радиаторов транзисторов и выходных диодов, там операционник часто стоит простой и ключ на управление Шимом
Anonim

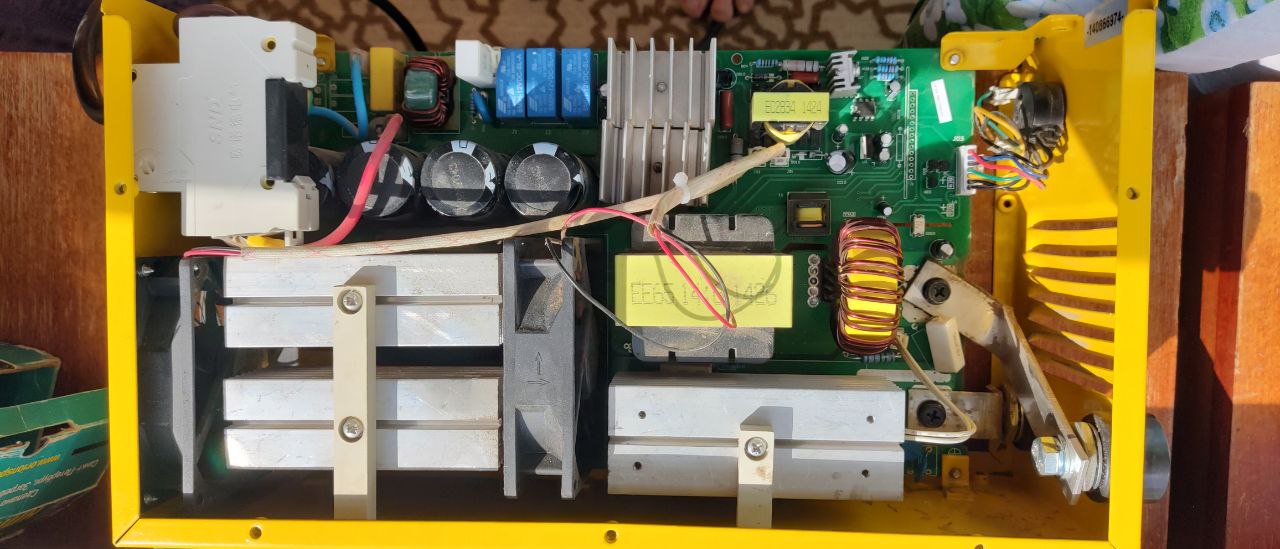

фото внутренних органов выкладывай .. будем посмотреть
Igor
Тут все просто - нужно найти причину, по которой включается этот светодиод и устранить ее Ну а если серьезно - без схемы навряд ли что получится. Тоже лежит сварочник Фабаг, варил долго без перерыва, он не выдержал. Все сгоревшее поменял, напругу выдает, а тока нет.. Теперь будет лежать до пенсии, т к. купил новый, более надёжный.
Anonim
А проводка твоя выдержала, не сгорела, а то может ты не то починил?)
Paschendale
да я криво выразился) у меня сомнения были насчет поведения сварочника после включения. Возможно так и должно быть, что этот светодиод горит и нет напряжения на клеммах.
Dopl
Если инвертор не запустился то светляк тоже будет гореть ЛГБТ транзисторы целые? В ресантах САИ220 драйвера бывают дохнут после разноса дежурного БП А вообще фото давай!
Paschendale

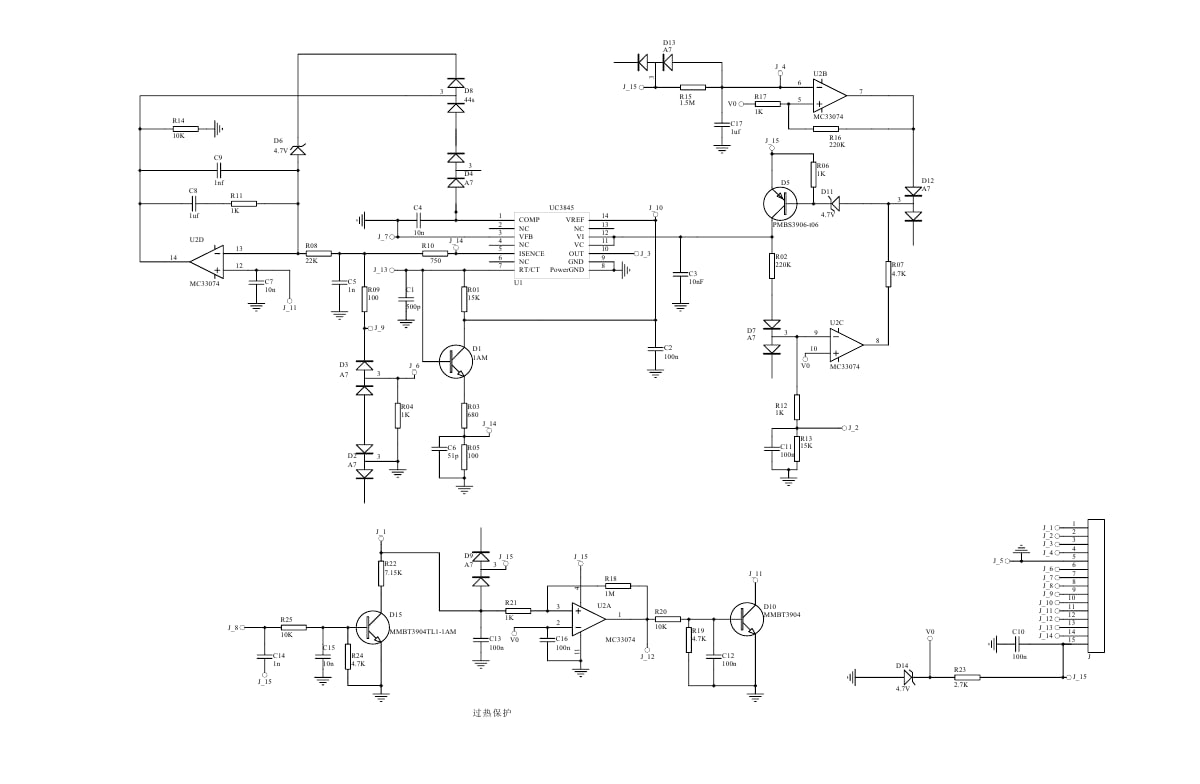

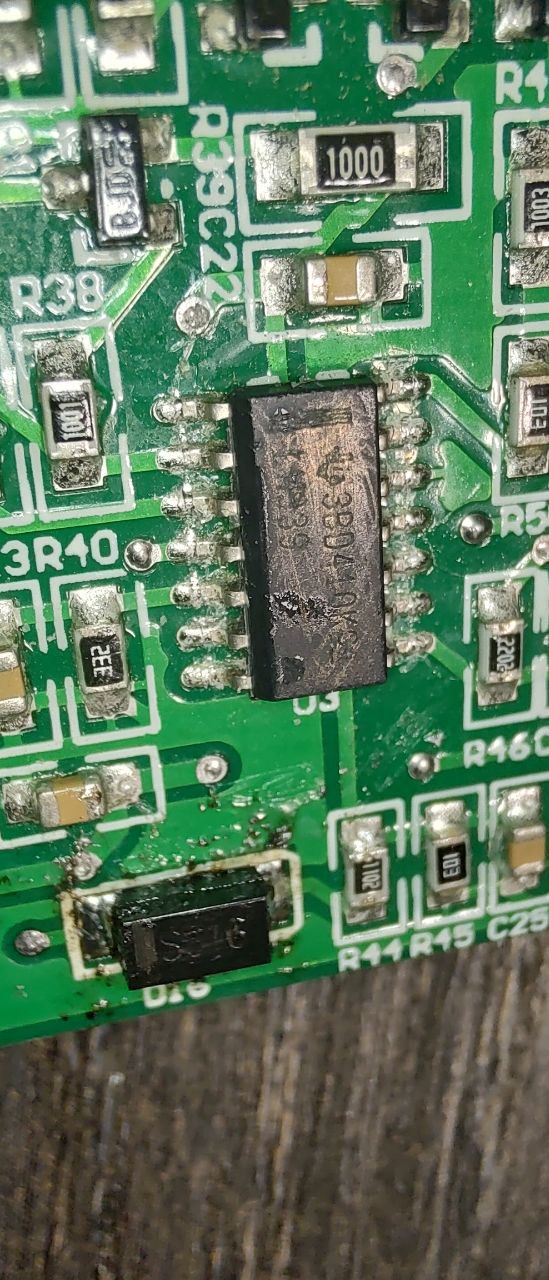

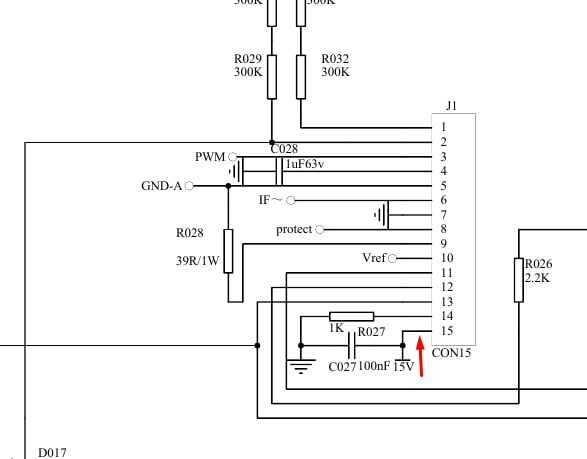

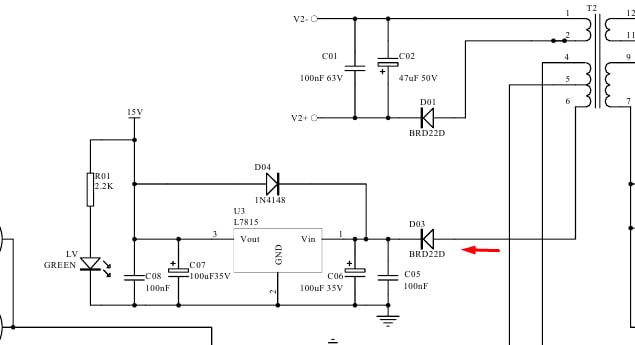

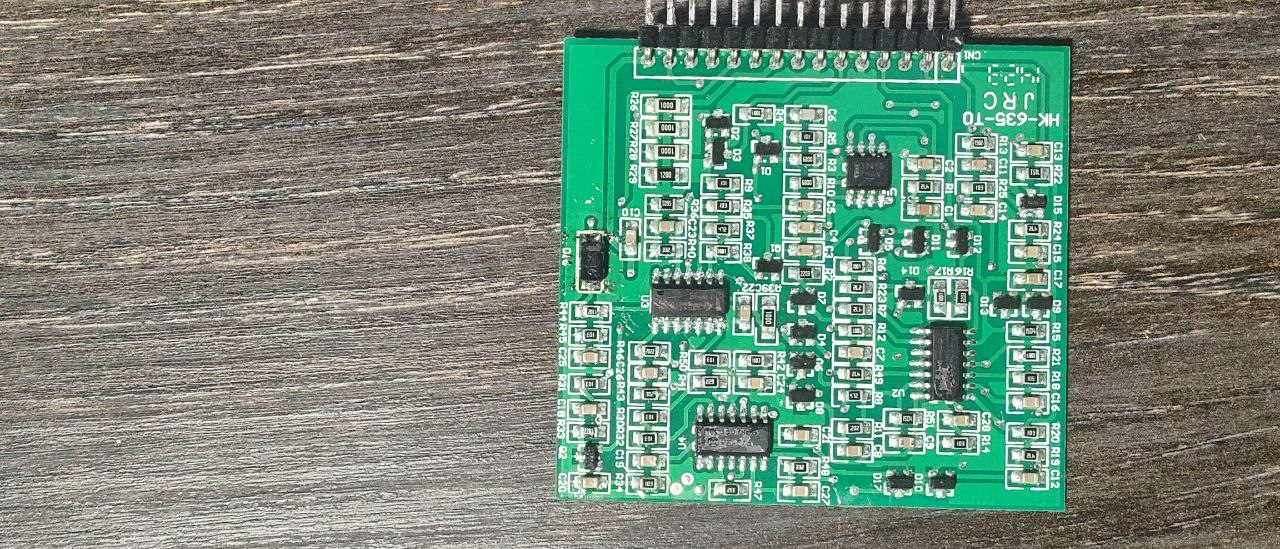

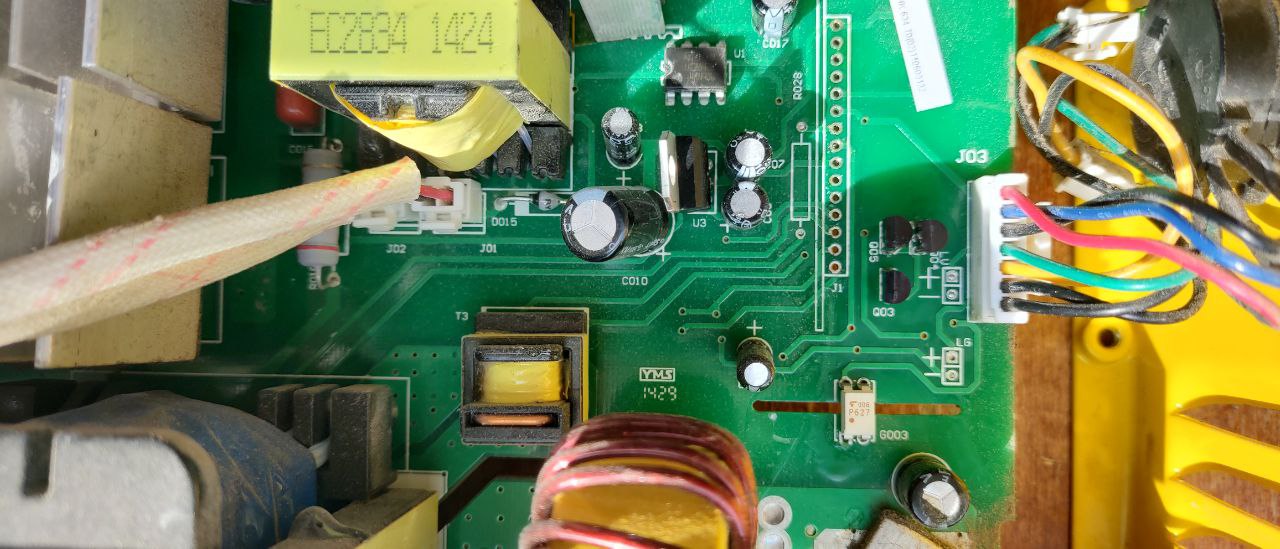

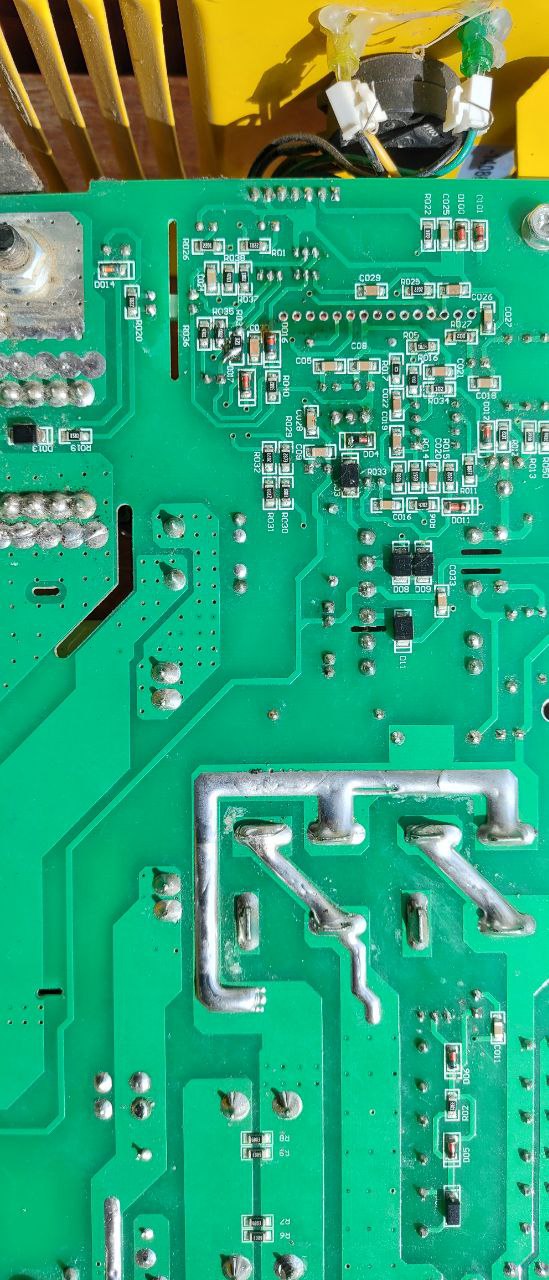

ну смотри) в этой части пригорел стаб и диод4148. На выходе стаба оказались 22 вольта с обмотки трансформатора. этими 15 вольтами запитывалась отдельно стоящая платка. Разъем, куда она впаяна ниже. я эту платку выпаял(она стояла перпендикулярно основной плате), но пока не смог определить одну микросхему. Остальным, судя по их даташитам, от 22 вольт поплохеть не должно было а на самой этой платке операциооник и шимка и оттуда же идет сигнализация об аварии на двенадцатой ноге Гугл не знает ничего об этой микре целые
Igor
Lm339, компаратор же..
Dopl
Фото платы с двух сторон пжлст
