С заказом с завода цена не решает Время куда важнее Сейчас сделал скан маленькой платки, которую вчера изготовил. Это переходник с FPC разъёма с шагом 0.5мм на бредборд 2.54мм. Всё ещё не идеально, буду улучшать процесс (маленькой фрезой можно чуть поглубже срезать), но качество вполне сносное, чтобы это запаять и использовать. Делаю в пять шагов: 1. Калибровка высоты 2. Сверление (тут все отверстия 1мм) 3. Большая фреза V 45° 0.4mm tip 4. Маленькая фреза V 10° 0.1mm tip 5. Вырезание по краю
Комментарии: 32
Vadim
а как решаете вопрос с пылью от текстолита?
Dima
Пылесос и компрессор со сжатым воздухом Если резать неглубоко, то пыли от одного прохода довольно мало (для вырезания нужно использовать multi-depth, чтобы полностью прорезать текстолит за два-три прохода) Но сжатым воздухом дую всё равно на всех этапах, кроме первого
Vadim
как бы там не было, надеюсь вы делаете это не в квартире и с респиратором.
Dima
Не, у меня станок в квартиру не поместится, да и соседи бы на шум жаловались А ещё я это делаю в защитных очках и наушниках
Andrey
можно было и трассы оставить по ширине как у FPC, и пады круглые побольше сделать... 1.когда режем медь, текстолит резать не надо. об него только гравер тупить. идеальный вариант - на глубину клеевого слоя. 2. когда режем контур - даже тогда пыль не разлетается. да и с чего ей разлетаться, на нее никто не дует :))
Dima
На самом деле ширина там одинаковая (0.25mm), просто большая фреза проходит ближе к середине дорожки, чем маленькая, потому срезает чуть больше материала. А на падах нужно сделать teardrop. Я дую
Andrey
я нет. я после завершения все стряхиваю в мусорку, да и все. да и при работе WDшкой брызгаю CAM процессор не знал, что другая фреза больше?
Dima
Я пока играюсь с параметрами FlatCAM
Saw
вытравить не проще?
Andrey

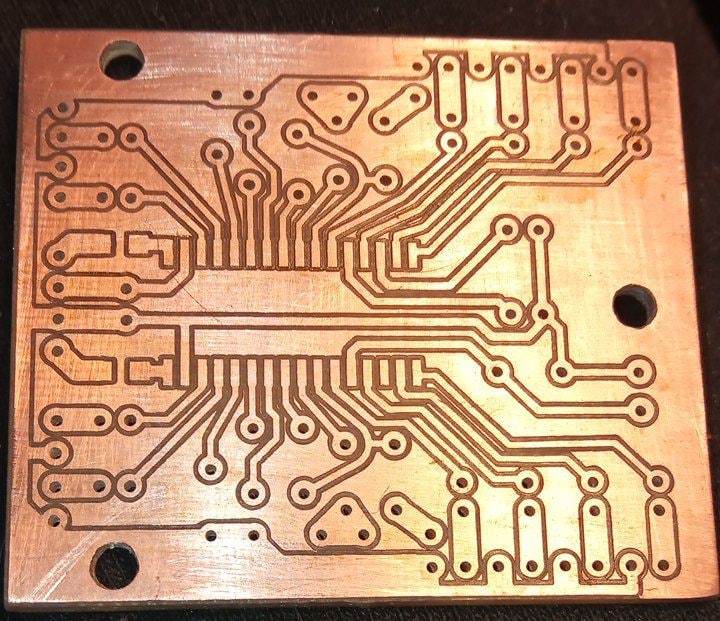

как-то так
Dima
Ну даже тут дорожки чуть тоньше падов. Какое расстояние между отверстиями в правом нижнем углу?
Andrey
2.54 :) это под PLSки
Dima
Респект
Andrey
этот проект я из спринта не перетаскивал, а то бы накидал Teardrop'ов до кучи...
Sgtraf
Медь между дорожками для чего не вытравляется? Для красоты?
Andrey
не вырезается - это раз. второе - нафига зазря фрезы тупить? тут не киловольты.
Sgtraf
Ааа ты станком делаешь?
Andrey
угу
Nikolay
Каким инструментом гравировали?
Andrey
обычный китайский гравер 30/0.1
Dima
Интересно, какая глубина реза получается? Что-то около 0.05мм?
Andrey
Это ЛУТом обычным
Andrey
я прицеливался на 0.06
Nikolay
Бывает такое что гуляет толщина то ли клеевого слоя, то ли меди и в некоторых местах не дорезает. Я заглубление 0.08 делаю, чтоб наверняка
Andrey
бывает что и заготовка сама пляшет. для больших площадей полезно подклеить середину. а еще недорез вглубь может быть признаком тупого инструмента. рекомендуется осмотреть при достаточном увеличении
Andrey
сверловка в один зажим заготовки получается точнее, чем ручная после травления
Dima
Я так и не смог сделать приличное травление для таких маленьких расстояний. Одна крайность – не протравливается медь между дорожками, другая – съедаются сами дорожки. Не знаю, кто виноват – химия, принтер, материал такой или руки у меня такие. 1 мм могу сделать стабильно, а вот меньше уже труднее. Но по времени я считаю, что фрезеровка выигрывает. Плату, скан которой выше, я сделал примерно за два часа с учётом генерации g-кода, калибровки и смены фрез.
Artem
Странно, с фоторезистом (ordyl), и минимальным градусом кривизны рук 0.3 дороги осилил. ЛУТом, если норм бумага, раньше 0.5 делал на изи. Персульфат аммония рулит.
Vga
Странно. У меня дорожки 0.2 получались прямо сразу. Может зависеть от раствора, ХЖ и лимонка-с-перекисью говорят травят сильно равномернее чем персульфаты
Vga
Хренасе выигрывает. подготовить плату как на картинке к травлению дело 15-30 минут. А травится оно само и довольно быстро, до 15 минут если ничего не делать и очень сильно не косячить.
Artem
О, я кстати это упустил. У меня поначалу так же выходило около двух часов, с ручным сверлением, а когда с персульфатом научишься обращаться, и технологию настроишь, то без учета переноса всех инструментов и реактивов за час и меньше можно сделать Опять же, если постоянно этим заниматься, то потихоньку всякие мелочи фиксятся, и процесс упрощается и ускоряется очень сильео Но это работает так же и с фрезеровкой, в целом
Andrey
Подскажите пожалуйста, для маленькой фрезы какую скорость подачи выбираете? при дефолтном гравере для CNC3018 на скорости 11-12к об/мин и 200 китайских ватт
