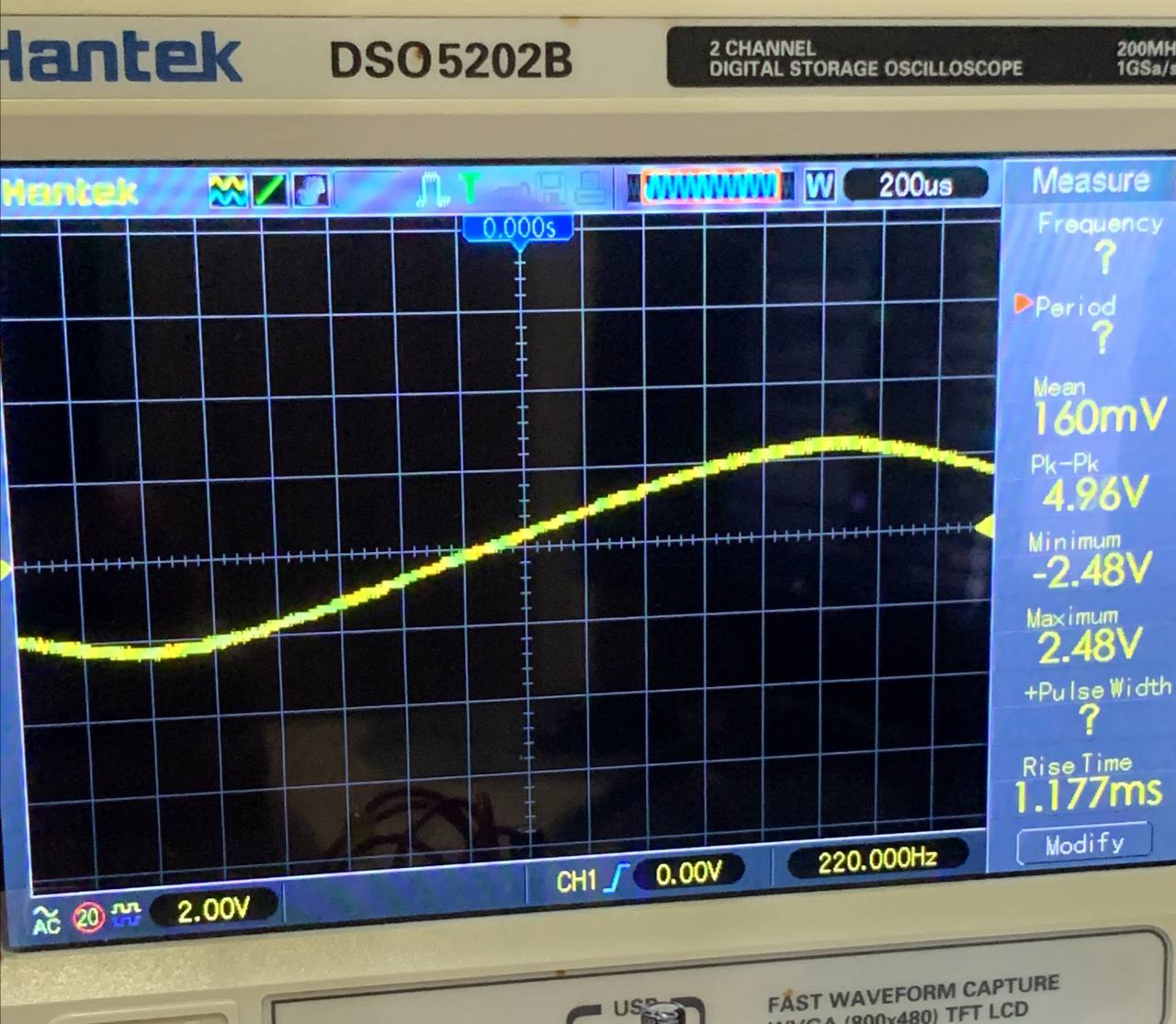

Слушайте, вот есть чудо кетайское, генератор сигналов XR2206 на одноименной микросхеме, смотрю на осцил на частоте 220 Гц и что то оно на синус похоже не очень. В смысле на математический синус. Это я много хочу от микросхемы или косячнул со сборкой может? Вот это типа синус, а я много хочу?
Комментарии: 8
Vga
По такой картинке я затруднюсьь сказать, чем это не синус
Aleksey
Математический синус нигде на графике не имеет прямых участков. Может здесь картинка растянута, визуально кажется что это взяли треугольник и вершины скруглили. Вот потому и думаю, то ли я много хочу, то ли я не понимаю что такое чистый синус. Или генератор не тянет чистый синус даже на 220 Гц.
Serge
Боброе утро. Когда данные для датчика заданы таблицей, например, соответствие температуры напруге на ацп, вы пользуетесь линейной интерполяцией или как-то похитрее?
Vga
Не имеет, но на глаз отличить на настолько растянутом я не возьмусь. Алсо, у осциллографа должно быть преобразование фурье, где можно посмотреть спектр сигнала По разному делают, в зависимости от задачи и кривой отклика датчика Все зависит от того, как тебе требуется сбалансировать размер таблицы, точность расчета и вычислительную нагрузку
Serge
Что-то типа обзорки не посоветуешь? Я пока сам не знаю, что мне лучше подойдёт
Aleksey

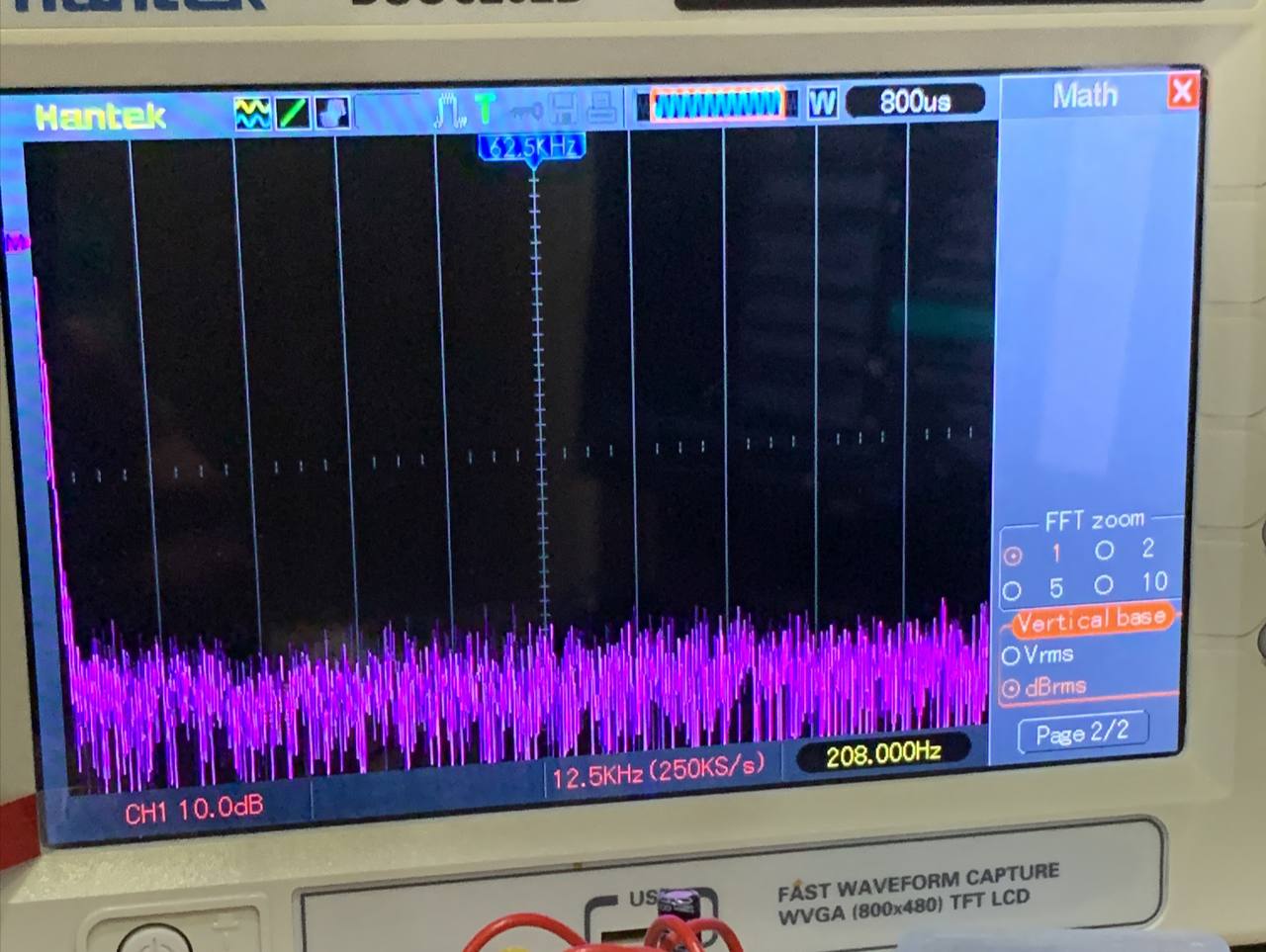

Вот такой спектр, так понимаю это не чистый синус?
Vga
идея очень не новая Да вроде как раз на синус похоже - явных гармоник нет, только первая и более-менее равномерный шум
Aleksey
Ну тогда все ок, мерси что сомнения развеял
