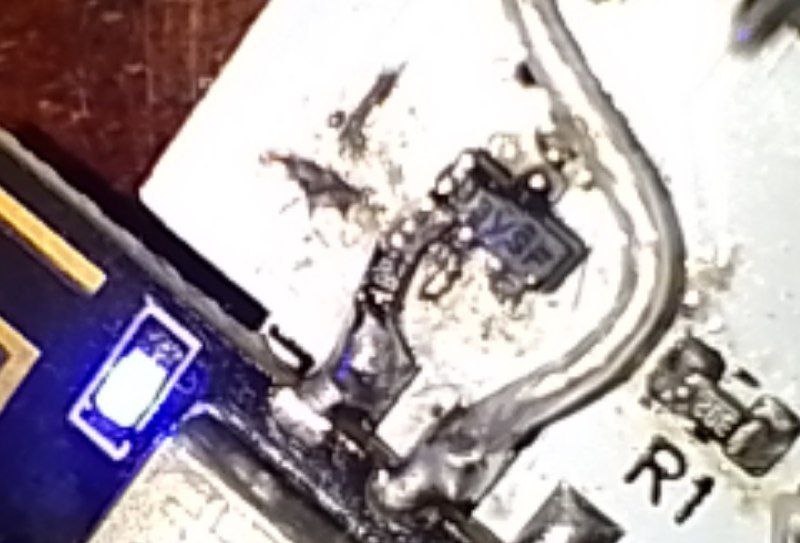

Так и не могу повысить дальность на этих диодах. Питалово до 5в поднял, было 3.3. Подключено через резистор к аноду. Резистор токоограничивающий 10 ом, ниже не вижу смысла. Ключик - цифровой нпн транзистор. DTC144, BCR533 и какой то n-мосфет пробовал, никакой разницы совершенно. Пробовал диоду линзу сошлифовать, заполировать - только хуже. Проектор видит с полутора метров, сплит только меньше метра. TSAL5100
Комментарии: 50
Vga
Ну так у тебя всего 300-350ма в импульсе. А для этих диодов нормаа более ампера.
Anonim
Imax(пост./имп.)=200мА/1500мА, Полтора даже
Vga
Это вроде в одиночном импульсе длительностью 100мкс
Anonim
Пульт на двух сраных батарейках работает год и лупит вдесятеро сильнее, почему?
Vga
Потому что там в диод тот самый ампер и лупится
Anonim
И батарейки год тянут так? Что тогда сделать? Питалово по току подыму
Vga
Почему нет7 Он же импульсный с низким заполнением
Anonim
То есть ключ слаб получается
Anonim
dtc144 100 ma ток всего
Anonim
Блин, почему в сети у всех все хорошо с такими же конфигами bcr533 на полампера, но и он ничего не поменял Счас попробую оба диода последовательно и ключи поменяю
Evgeniy
тогда перебор всех возможных несущих - самый быстрый способ настроить это
Anonim
Смысла мне нет в код зашивать под один пульт
Anonim
у dtc144 резистор встроенный одино ..тоесть не имеется резистора для разряда базовой ёмкости
Anonim
Либо универсальный обучаемый, либо в мусорку Там их два, один на землю
Anonim
резистор по пдфу один
Anonim

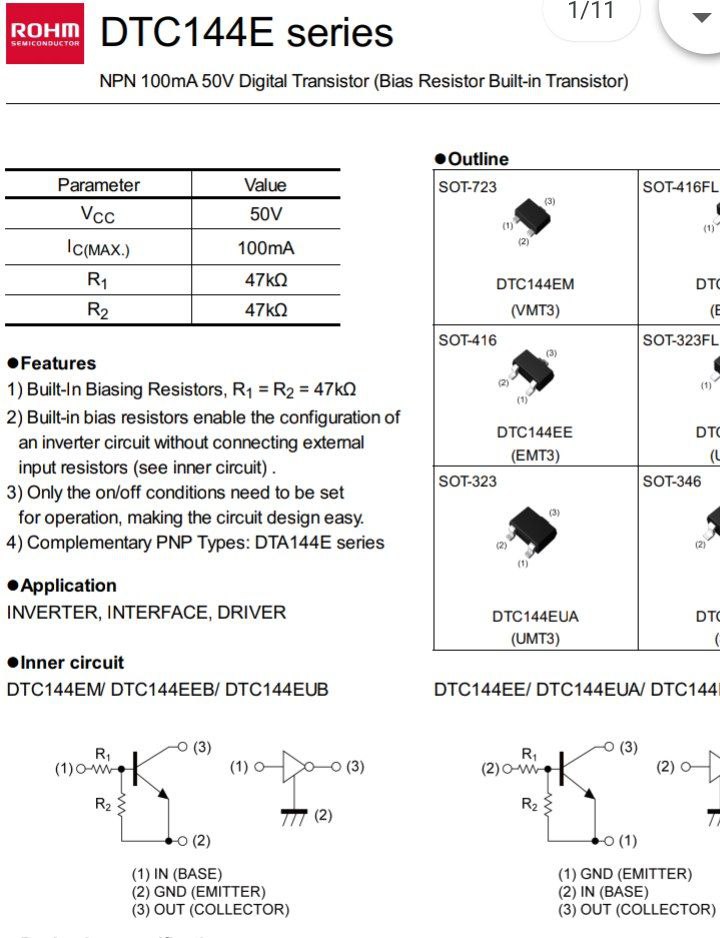

Ну что нарыл - из даташита вставил) Вродь два
Anonim
да другой пдф смотрю .. один пишут ток Ампера три нужен
Anonim
светодиоды последовательно ?
Anonim
Сейчас параллельно Переделаю скоро на последовательно
Vga
На ИК диодах чут больше вольта падает Хотя, при высоком импульсном токе - может и больше
Anonim

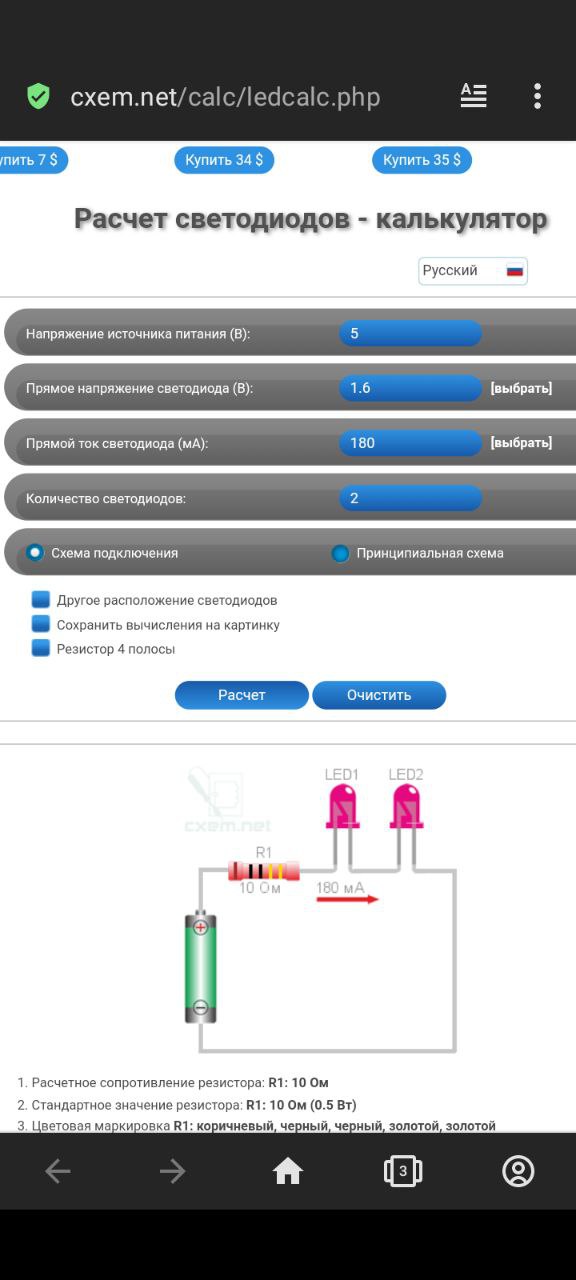

А почему 180 мА ?
Anonim

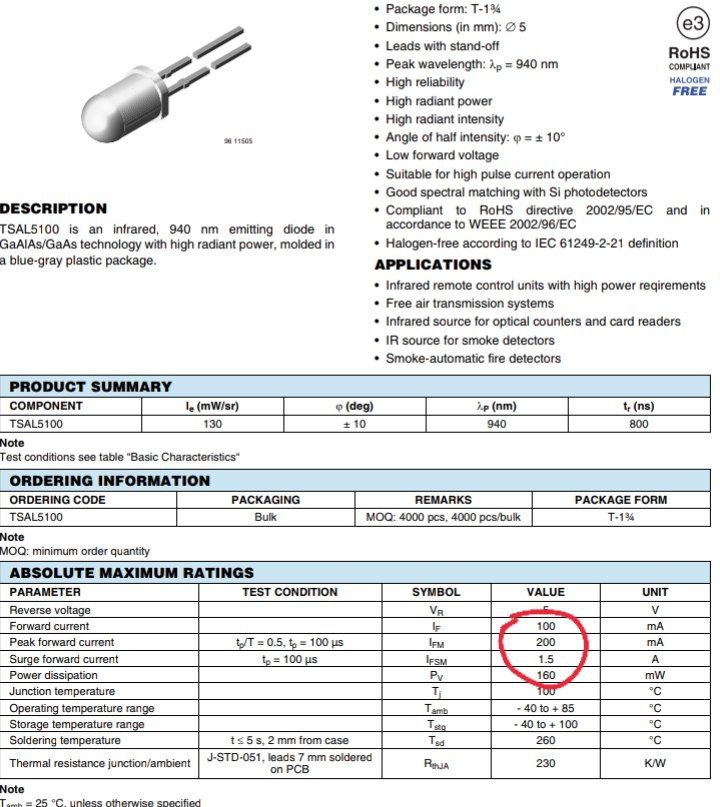

По даташиту forward current 100ма, пик 200
Anonim
n mosfet . и выход push-pull
Anonim
Вроде были мощненькие мосфеты, опробую
Anonim
А ты че целый год юзаешь пульт с зажатой кнопкой?
Anonim
схема управления базой транзистора ? может фронты затягивает ?
Anonim
Это цифровой, он с подтяжкой к земле. Нижний ключ
Anonim
dtc144 с резисторами .. очень это любит делать с фронтами
Anonim
Из за фронтов оно бы неуверенно работало имхо. Но вблизи четко
Vga
от фронтов прежде всего 38кГц модуляция пострадает, выглядеть вероятно будет как сниженная амплитуда сигнала
Evgeniy
Не та частота несущей, либо ток сильне меньше.
Anonim
Ну частота либой задается Там и лезть то некуда
Evgeniy
значит не угадана частота
Anonim
Снял параметры при обучении - значение, протокол, число бит - записал, подал на send
Vga
осцилл-то есть, потыкать?
Anonim
Мелкий детский был Найти надо еще
Vga
На 38кГц даже его хватит
Nikita
Дотыкаешься
Anonim
посмотри форму сигнала на выводе чипа .. и на коллекторе транзистора .. валит похоже он меандр несущей частоты ..
Anonim
Оки Но свечения вхолостую на камере не заметил
Evgeniy
сейчас фильтры хорошие
Anonim

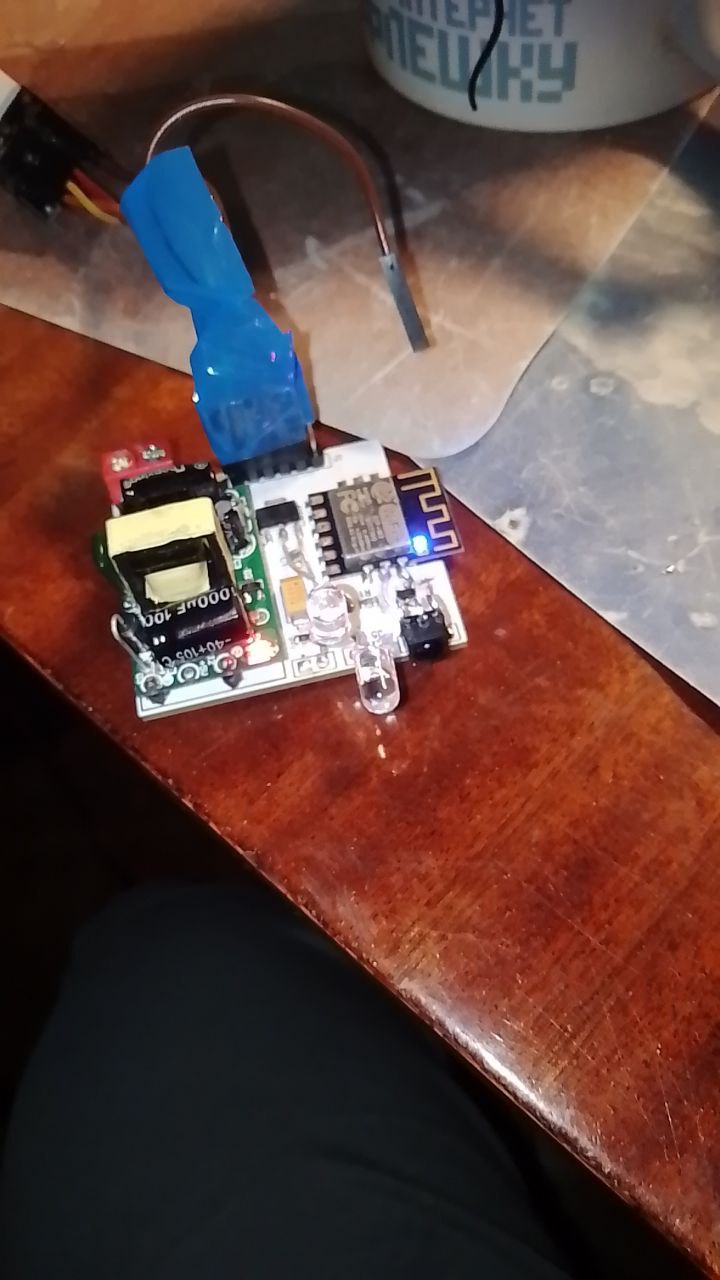

Короче, надо: последовательно, резистор 3 ома, мосфет Спасибо, буду пробовать Докладываю. Последовательно, резистор 3 ома (из расчета 1а), мосфет даже не смогу найти какой, дешевейший с Али нпн. Там поиск убили по заказам( Валит в любом положении, наглухо) Спасибо! А, на гейт полевика 680ом резистор на глаз. И это все.
