порекомендуйте рабочую схему замера дифференциального тока для хобби хочу в дополнение к мехзаническим автоматам в щиток поставить управляемые реле с замером мощности и дифф тока и с удаленными настройками срабатывания
порекомендуйте рабочую схему замера дифференциального тока для хобби хочу в дополнение к мехзаническим автоматам в щиток поставить управляемые реле с замером мощности и дифф тока и с удаленными настройками срабатывания
Комментарии: 16
Evgeniy
Трансформаторы для измерения тока; усилитель с регулируемым КУ, компараторы, микроконтроллер
Alexander
а зачем регулируемый КУ и компараторы? основная схема насколько понимаю это два токовых трансформатора нагруженные выходы с которых надо подать на дифференциальные входы ОУ выход с ОУ оцифровать хотелось бы конкретный пример схемы
Vga
[НАСТРОЙКИ УДАЛЕНЫ] Для дифтока обычно юзается один дифтрансформатор. Зачем там еще ОУ-то?
Alexander
а как один трансформатор нанизать на два провода? в моем понимании один трансформатор на фазу, другой на нейтраль, ОУ замеряет разницу
Andrey
как в транформтаор, там же просто все. 2 тока 2 потока оботка измерительная реалирует на сумму потоков, если сумма 0 ( токи равны) то ничегоне происходит
Alexander
имеется в виду инвазивный трансформатор? т.е. две обмотки через которые течет напрямую ток потребления? в моей идее были два не инвазивных токовых трансформатора в вашем варианте я правильно понимаю? - должно быть три обмотки - две силовые обмотки через которые будет течь ток нагрузки и они должны быть разнонаправленые так, чтобы до тех пор пока ток симметричен в сердечнике было нулевое магнитноре возмущение - третья обмотка измерительная и будет собственно выдавать не нулевое напряжение только в случае ассиметрии
Vga

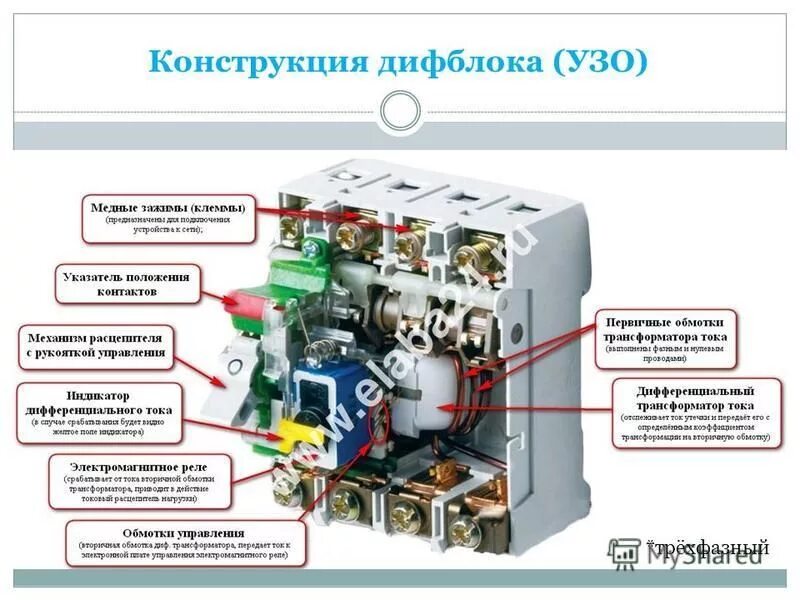

Просто надеваешь на два провода и готово. Токи в проводах взаимокомпенсируются, остается только дифференциальная составляющая. В принципе, в любом узо можно посмотреть как это делается, они именно так и устроены
Alexander
один неинвазивный токовый трансформатор одеть сразу на два проовда? это гарантирует что при ассиметрии на выходе будет ток?
Vga
Да
Alexander
ну уже три идеи прозвучало)) не понятно какая идея лучше
Vga
правда, это для случая когда токи разнонаправленные (т.е. туда и обратно). Если нужно ловить дифф на двух проводах "туда" - один нужно будет в обратном направлении продеть
Andrey
Ну если питать с одной стороны то все ок будет
Vga
Ну может ты хочешь померить дифф между потреблением двух моторчиков)
Alexander
токовая трансформация будет по тем же правилам что и на одном проводе? т.е. если К=1000 у токового трансформатора то при дифференциальном токе 30мА на выходе трансформатора будет 30мкА?
Vga
Да
