Слуште, я чет туплю в детскую фигню какую-то. Вот есть 74HC20 (NXP) У него пишут лог-ВЫСОКИЙ от 3.15 при 4.5В (и 4.2 при 6В) А есть 54ALS20 (TI) У него лог-ВЫСОКИЙ от 2В без указания питания. Это нормально, что такой разброс между подсерий или я в глаза долблюсь? Мне надо что бы жрало лог-ВЫСОКИЙ от 3.3В, питаясь от 5В.
Комментарии: 30
Vga

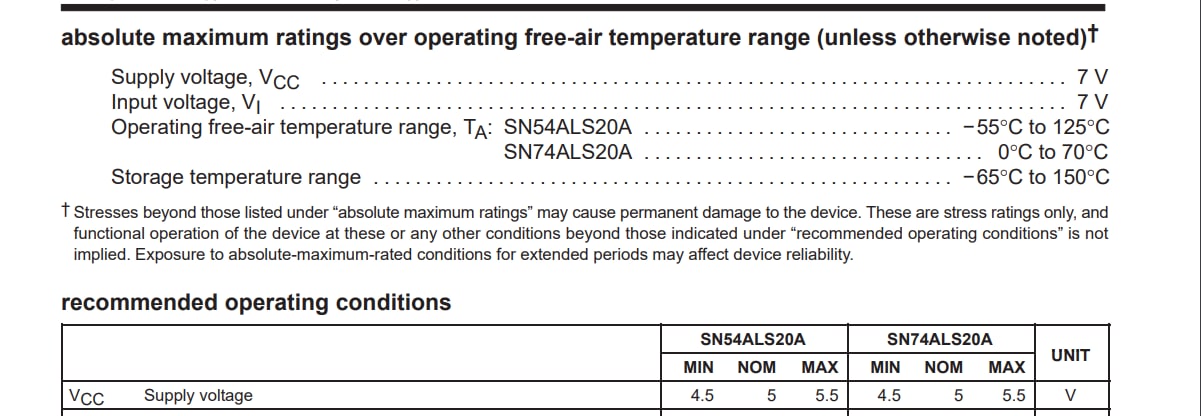

ALS поди 5.0 +-10%
Setpf
VCC?
Vga
Да
Setpf
до 7
Vga
Это ж ттлш старый
Andrey
Только не на феррите Hc это cmos, там порог 1 высокий. А ALS это быстрый ттл
Setpf
Я чет путаю, но вроде у кмоп должны быть пороги ниже ТТЛ? Или только 0? Есть какие серии совместимые с 3.3В логикой? (я всегда думал что КМОП это и есть оно, а оказывается вот как...)
Andrey
Есть трехвольтовый кмоп типа lvc
Setpf
Мля там судя по всему xx20 (2x 4i-NAND) нету лол
Andrey
подключить через резистор 0.1 ома, на него осцилл. воткнуть в источник DC и посмотреть при каком токе график подскочит резко. я недавно был озадачен измерением гармоник тока потребления и в итого ушел к резисторам. индуктивные методы звенят и искажают картину. прием!! я нашел полезное
Alexander
кто нибудь знает какие тех нормы на время срабатывания УЗО по утечке? для надежности буду ставить на группу сертифицированный дифф но хочу понять будет ли шанс у меня срабатывать быстрее
Magistrdev
А там разве буковок как у автоматов нет?
Alexander
на чем?
Andrey
на чем-то менее звонком... пермаллой например
Alexander
а это как отличить? если есть какие то кольца
Andrey
попробовать ток насыщения померить при одинаковом числе витков
Fedor
Ну и бери ALS, в ДШ ведь написано что тебе оно подходит
Setpf
Нету
