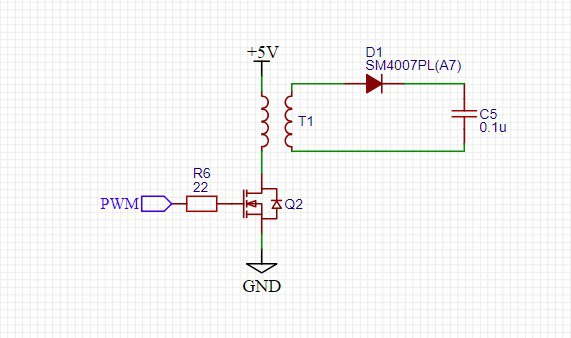

Привет всем! У меня вопрос по повышающему преобразователю. не могу понять что с ним происходит и что я не так делаю. В общем суть такова, использую я трансформатор от ccfl подсветки ноутбука, полевым транзистором с логическим входом подаю на затвор pwm сигнал с stm32, частоты пробовал от 7 до 720 кгц, скважностями тоже баловался, от 1% до 99%. Транзистором, соответственно замыкаю один вывод первички на землю. При этом, когда я подаю на первичку 5 в, на вторичке на выходе не выходит больше 100в. Однако коэффициент трансформации в таких трансформаторах, обычно, не менее 150. Максимальное выходное напряжение получается при заполнении шим на 5%, и при большем, и при меньшем заполнении выходное только снижается, не сильно завися от частоты. Схема включения такая.
Комментарии: 16
Anonim
нагрузочку 1 ком на выход подключите. у вас похоже сердешник в область насыщения заходит
Alexander
что должно произойти после подключения? какая картина будет значить что он уходит в насыщение?
Vga
Ну и кстати да, если транс был рассчитан на двухтактный преобразователь - в однотактном работать не будет
Alexander

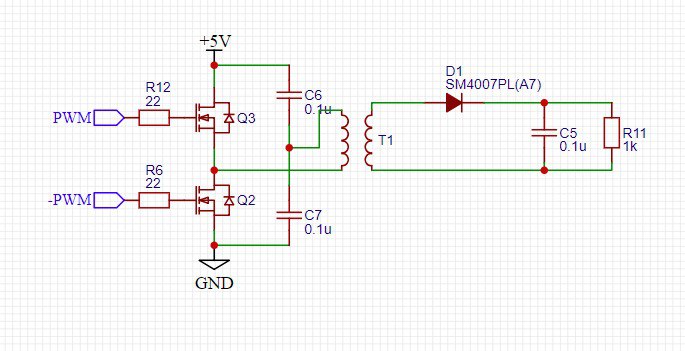

тогда подскажите, пожалуйта, как можно просто и дешево управлять полумостом выводами мк ? и как рассчитывается емкость конденсаторов с6 и с7
Vga
у семенова я думаю есть. кратко - она считается так, чтобы средняя точка телепалась не больше желаемого
Andrey
По энергии на частоте коммутации, для нагрузки
Vga
это примерно одно и то же, но рассмотренное с разных сторон
Andrey
Ну в общем да, за квант времени посадка должна быть не больше чем на токе в нагрузку
Anonim
может поставить tl494 по штатной схеме и от МК on/off и диммер . заодно и стабилизация вторичной цепи бонусом будет
Alexander
Слишком много места займет боюсь Подскажите более компактные решения
Anonim
возьмите tl494 в корпусе tsop-16
Aleksey
тут геморой с управлением транзистора в верхнем плече. гули пушпульный инвертор. такую схему часто в преобразователях 12/220 используют.
Igor
Пушпульный средний отвод нужен...
Anonim
Можно полумостовой драйвер с какой-нибудь старой материнки отковырять, благо по первичке небольшое напряжение
Igor
500 вольт на одном килооме это 250 ватт. Не вытянет Sm4007 на схеме это явно низкочастотный на 50 Гц. А какие в реальности диод и транзистор ставили?
Vga
Трансы в подсветке вроде довольно специфичные и работают в каком-то резонансном режиме. Алсо, ты обратную эдс не давишь, Q2 от этого не охуеет?
