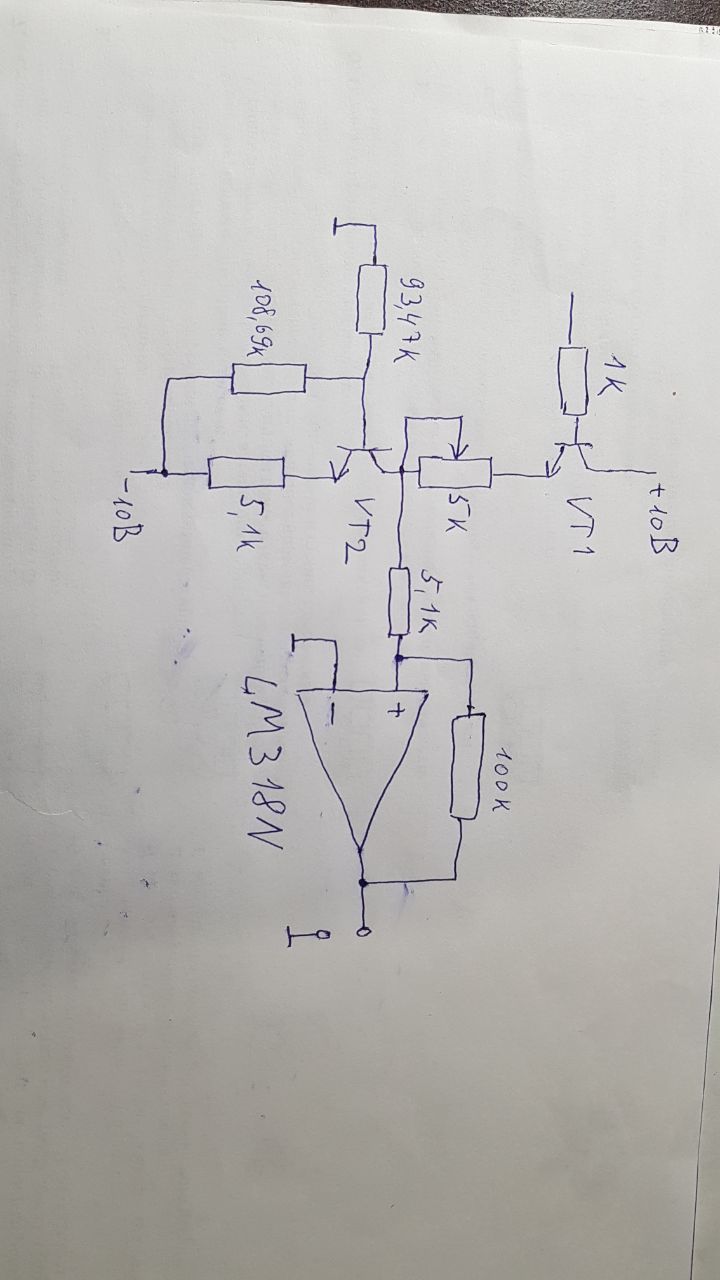

Всем дорого времени суток. Есть вопос по схеме показанной на фото. Собственно что это такое: первый каскад это на эммитерном повторителе сдвиг уровня, на ОУ собран неинвертирующий триггер Шмидта. Когда триггер Шмидта не подключён, на коллекторе VT2 отличный треугольный сигнал. Как только подключаю триггер Шмидта получается то что на втором фото на осцилографе. Вопрос: почему искажается сингал на коллекторе транзистора VT2?
Комментарии: 22
Anonim
увеличить резисторы триггера Шмидта в 10 раз ? наверное. оба два остальные сопротивления номиналы дайте нам в студию
Karboflex
Или поставить буферный оу)
Anonim
лучшее тогда подать сигнал на инвертирующий вход . а левый вывод резистора 5к1 на общий посадить
