Ребята привет. Подскажите пожалуйста может кто нибудь знает что да как. В общем сделал себе DC - DC на 2843 начинает пищать дроссель накачки но нужные параметры напряжения и токов имеются на выходе. Менял уже R/C цепочку но результат не особо хороший. Или звук пропадает но напряжение на выходе меньше чем нужно или вообще срыв генерации.

Комментарии: 30

  1. Vga

    схема где?

  2. Samuil

    Самурай без меча подобен самураю с мечом. Но без меча. Схемы в студию. И фото устройства

    • Dmitriy

      Только в моём случае VT1-FGA25N120 R7-200К R9-2к Эти параметры взял из другого шаблона схемы. ! ! Завтра уже скину. Выходное напряжение меняется в пределах от 70 до 220в

      • Vga

        какую рц-цепочку менял?

        • Dmitriy

          R2/C5

          • Samuil

            Частоты не хватает

            • Dmitriy

              Менял с разным шагом

              • Samuil

                В насыщение уходит

      • Vga

        из 12? Не дохуя ли соотношение? для степ-апов рекомендуют не выше 6

        • Dmitriy

          Нормально работает всё хз. Ток 1-1.5А

          • W1ruus

            Откуда запитка ?

            • Dmitriy

              Пока бп но на потом аккумулятор будет

              • W1ruus

                Попробуй с акб...

                • Dmitriy

                  Блок питания на 10А до 32 вольт Регулируемый естественно

        • Dmitriy

          Ну 3843в от 12-до 30 вообще работает нормально. Чем ближе к Максимуму тем ток меньше и справляется лучше.

          • Vga

            Я про соотношение Uout/Uin

      • Vga

        а дроссель какой? и какое напряжение-ток ожидаются на выходе?

        • Dmitriy

          Ну запитал осциллограф свой DCO5102 радиатор на полевике и дроссель немного нагрелись минут за 20 теста на градусов 40 где-то.

          • Vga

            лучше бы ты этим офциллографом в схему потыкал

            • W1ruus

              )))

      • Vga

        игбт-транзистор на кажется таким уж хорошим выбором для этой схемы

        • Dmitriy

          Тыкал уже да.... Успел так сказать посмотреть частоты когда всё работало хорошо. Было около 28кгц

          • Vga

            посмотри что там на выходе усилителя ошибки

            • Anonim

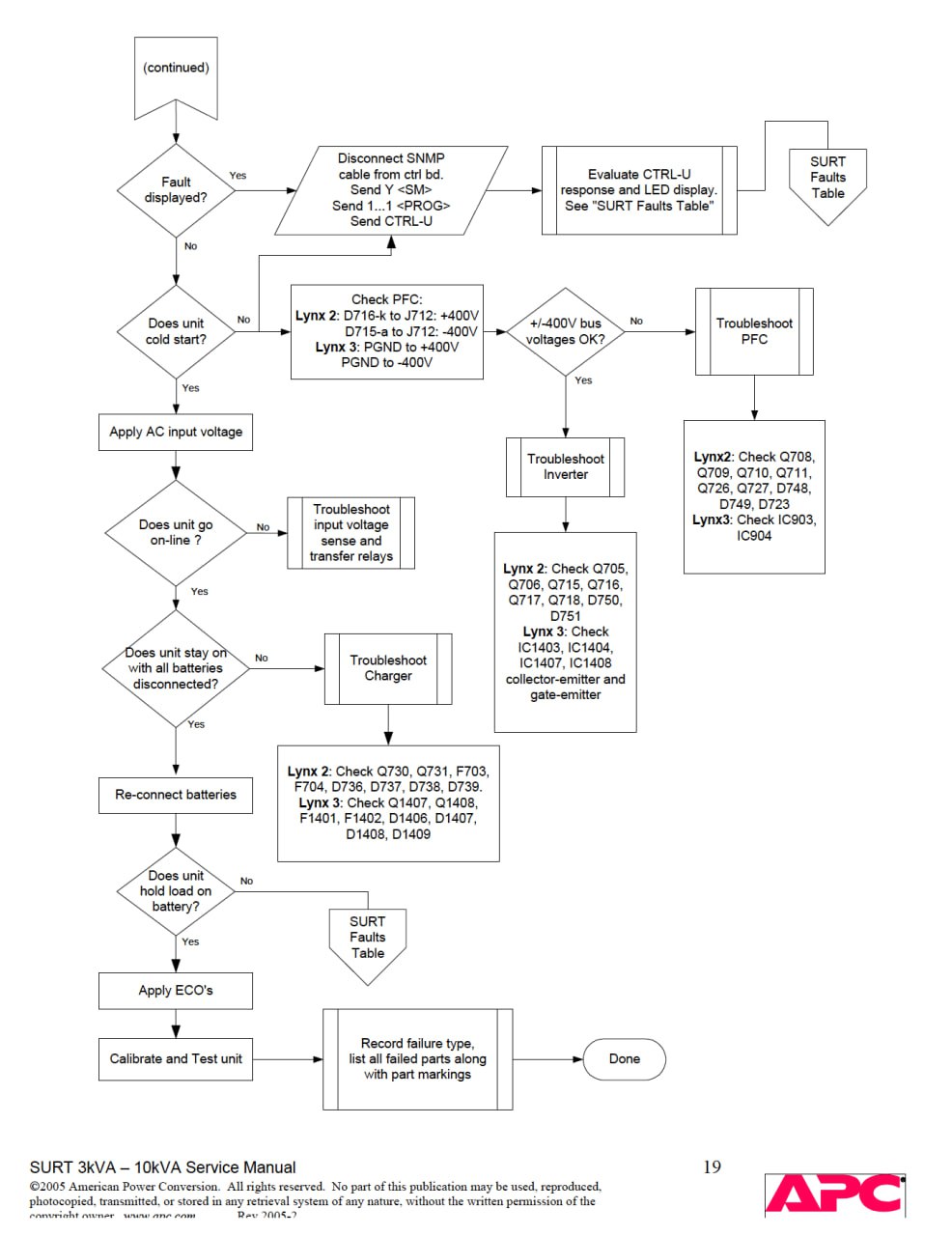

              Да я все дрочу APC ибп 5000. Все транзисторы и диоды прозвонил. Питания на PFC узле нет Стоит ряд микрух. Как их звонить хуй знает. Ибо даташита нет

              • W1ruus

                Пятница 13е...

                • Vga

                  карандаш и бумажка в помощь конец немного предсказуем

              • Vga

                обычно по схеме можно предположить назначение выводов. в брифе даже есть упрщенная схема включения, можно с ней сопоставить

                • Anonim

                  Схемы нет

            • Dmitriy

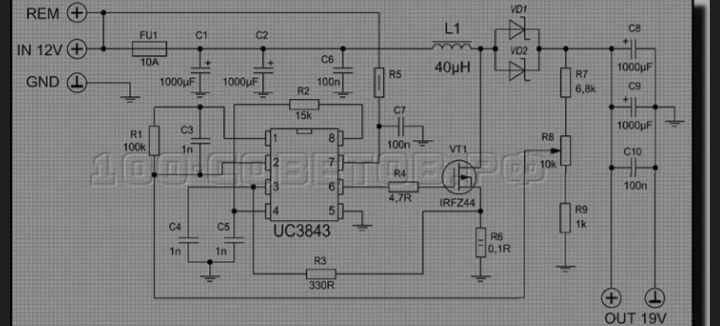

              Вывод 2 верно?

              • Vga

                не помню, даташит я уже закрыл судя по твоей схеме 2 это фидбэк, а выход на 1
