Достаточно ли разделить проводник на пластинки, вместо тонких жил как в литцетрате? Например сечение 10 мм * 10 мм проводника заменить серией из 10 пластинок 10 мм * 1мм, сложенные в квадратное сечение Вместо традиционного деления всего сечения на мелкие жилы, например в виде 100 проводков 1 мм * 1 мм
Комментарии: 66
Yan
Пластины должны быть изолированны
Anonim
помнишь как сопруха проводника считается? Ну от диаметра? Так еще и от длины волны бы посчитать;) И замена одного толстого проводника на 100500 тоненьких - не эквивалентно, даже если они по площади сечения будут совпадать;)
Spanish

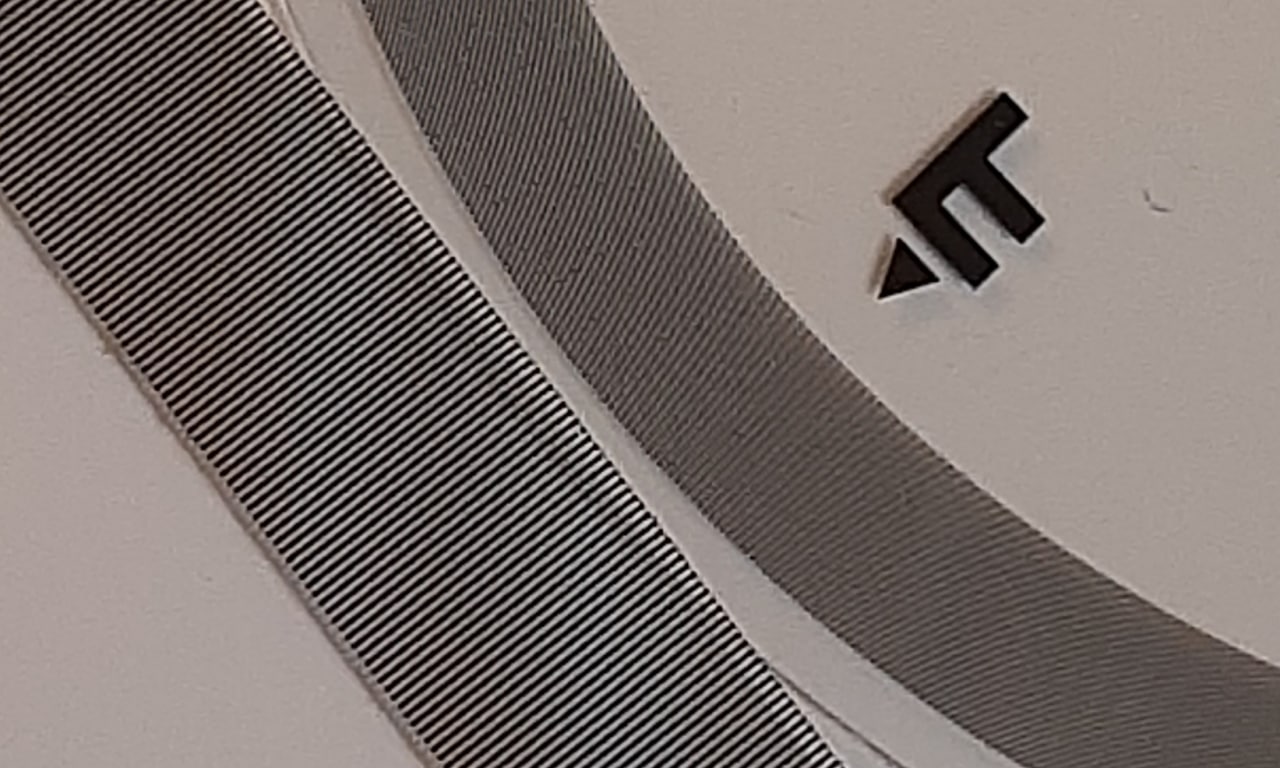

вот для сравнения есть еще такой поворотный, вроде по точнее. попробую их по-быстренькому, а дальше будет видно: достаточно ли их будет
Minato
Килогерцы. Волновые эффекты слава богу не важны пока что
Anonim
ну как раз будут важны. При такой частоте все будет практически по внешней поверхности распространятся...
The
и для скин эффекта, проводники еще надо будет разнести, в совокупности провод будет занимать больше места проще использовать плоскую шину
Minato
https://chemandy.com/calculators/skin-effect-calculator.htm 1 кгц показывает 2.5мм толщину скин эффекта Почему проводники нужно разнести?
The
потыкал калькулятор, там нет ничего на килогерцах
Minato

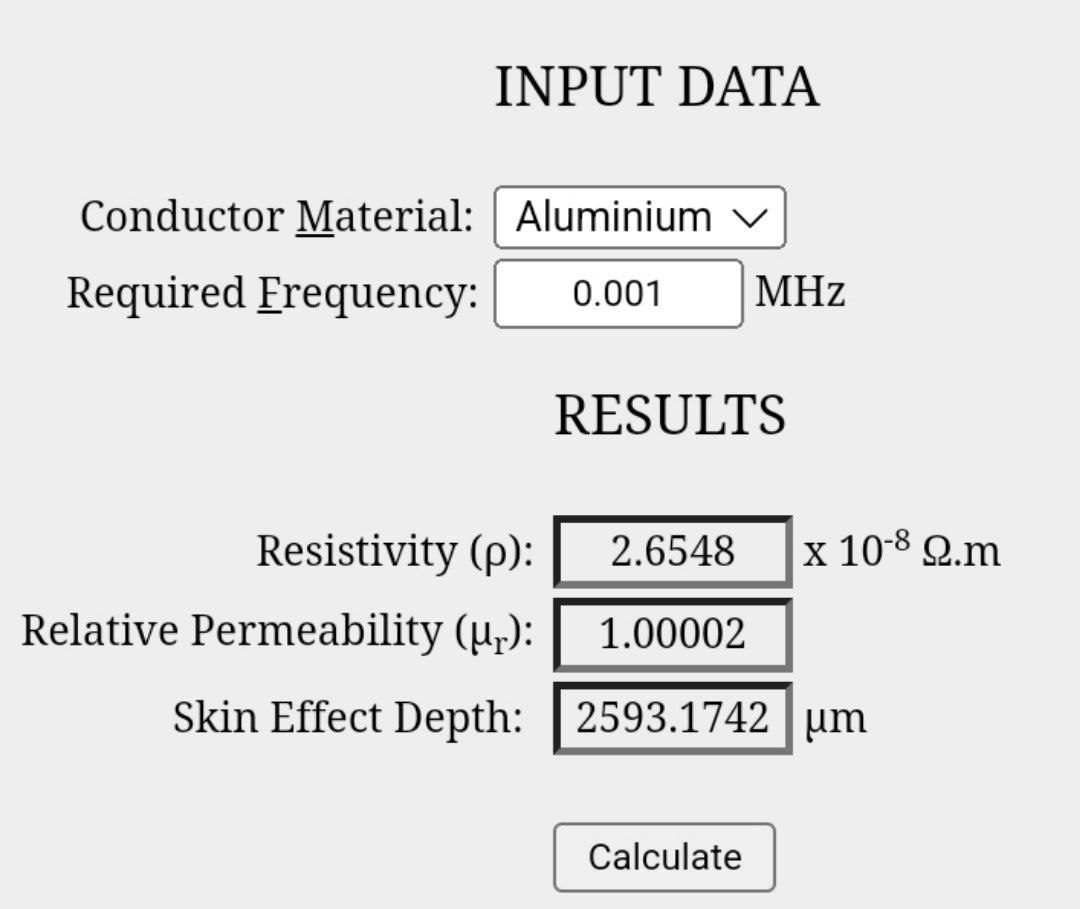

Алюминий, 1 кгц, 2593 микрон
The
на предоставленном выше калькуляторе 65 микрон на 1 мгрц алюминий 1 мгрц - 82 микрона
The
что там в калькулятор надо вводить, чтобы такие значения получить? нет скин эффекта на килогерцах
Skokov
что-то железо, смотрю, у вас как бы не 0,5мм поддерживаю
Yan
При какой - такой? Глубина скин-слоя для меди на 10 кГц - около миллиметра
Skokov

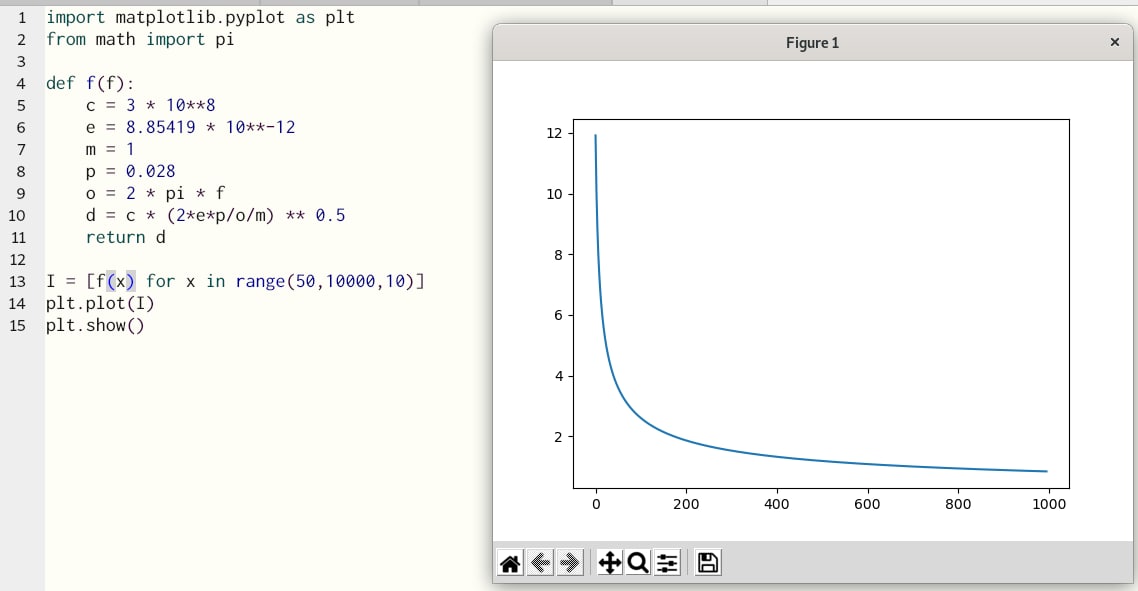

сколько расчетное значение глубины проникновения в вещество получили?
Anonim
~0.6mm вроде...
The
почему? при идентичном сечении всё будет идентично
Anonim
там разве не кватратичная зависимость?
Skokov
на килогерцах разве скин-эффект будет существенный? Там проводники большим сечением у вас что-ли
Minato
Проводник в сантиметры, да, влияет
Skokov
килогерцы — в смысле сотни килогерц?
Minato
Около 1 килогерца
Skokov
и откуда там скин-эффект тогда
Yan
экспоненциальная
Anonim
ээээ.... ну там вроде как (длина на удельное сопротивление) / площадь сечения, что как раз квадрат...
Skokov
а почему люминь?
Anonim
православно;) ну не золото же брать!
Skokov
филы вон, выходные трансы серебром мотают, чтобы ПП до МГц
Lynici
Носы и филы
Skokov
да лан: хро без греха
The
2,5 мм а что за сечения такие?
Minato
Ротор электромотора
Vasil
Это радиус ещё, 5мм диаметр
The
просто, причем тут в моторе скинэффект? 60 тыс оборотов и выше?
Minato
Около того, да
The
и мощности по 6 квт?
Minato
Почти, да
The
чиго? и что за цели у такого чуда?
Lynici
Электросамокат С крыльями
Minato
делать вррррр
The
так ты их даже не услышишь будет дикий шум, как из гаража игоря негоды
Minato
Как мощность расчитал?
The
пальцем в попу в электродвигателе можно не думать про скинн эфект частота шим влияет только на нагрев ключей
Minato
Это именно частота смены магнитного поля полюсов ротора
The
и на шум от мотора, может быть слышен писк чёёёё с какого перепуга
The
Т.е. человек выше беспокоился о скин эффекте в обмотке двигателя из-за несущей частоты шим? ?
Minato
Не шим, сам синус такой частоты Шима нет
The
Да хоспаде, это двигатель будет вращаться минимум 60 тыс об в минуту? хотя, если полюсов больше, то обороты будут меньше
Minato
20 тыс об в минуту
The
а полюсов сколько?
Minato
Ротор. Большие обороты держит
Yan
Плотность тока убывает экспоненциально при удалении от поверхности проводника
Anonim
а, плотность тока - да. Я же о сопротивлении писал;) Вот и удивился
