Комментарии: 30

1. Anonim

   • 20.03 2023 12:22:08

   На любом уровне яркости?

   • Eduard

     • 20.03 2023 12:22:20

     Да

     • Anonim

       • 20.03 2023 12:23:03

       А если преобразователь убрать? А тфу 2811... Она ж 12 вольтовая

       • Eduard

         • 20.03 2023 12:23:15

         Работает Ну там управляющий 5

         • Anonim

           • 20.03 2023 12:24:45

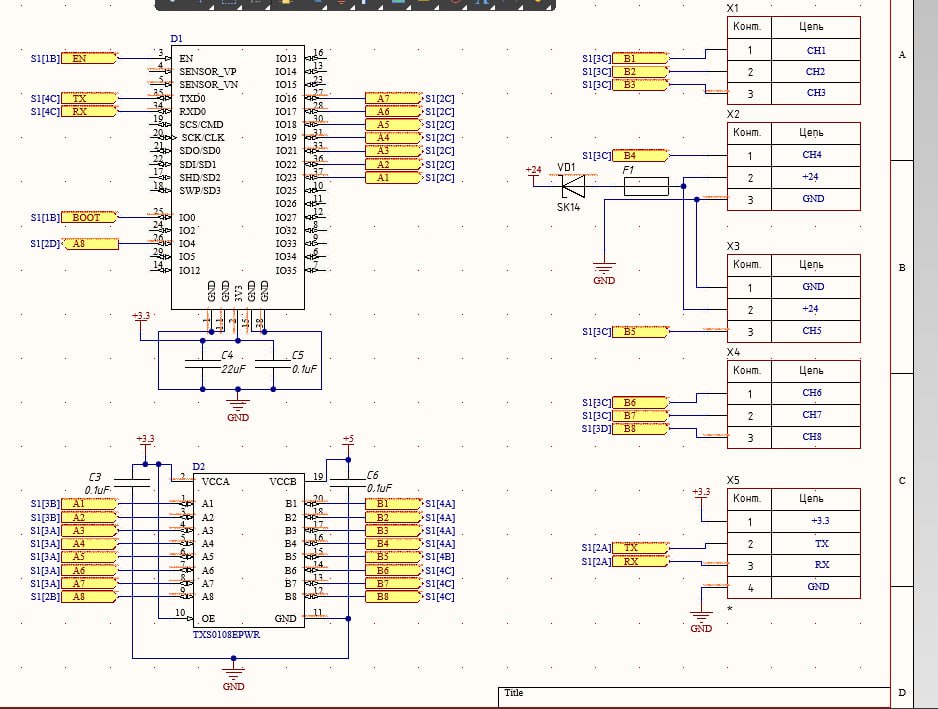

           Нуна самом деле по даташиту там больше чем 5. 0.7VDD Я обычно управляющий и землю в косичку скручиваю. Чтоб наверняка. Но тут хз у тебя что. Без схемы непонятно где ты что забыл

           • Eduard

             • 20.03 2023 12:26:58

             Да вроде кругом земля вроде все элементарно



             • Sergey

               • 20.03 2023 12:27:04

               gnd микроконтроллера преобразователя и ленты в одной куче?

               • Eduard

                 • 20.03 2023 12:27:47

                 да у меня на плате земляной полигон с двух сторон

             • Sergey

               • 20.03 2023 12:44:40

               А ему точно не пофиг что ое внаглую на питании висит?

               • Eduard

                 • 20.03 2023 12:46:21

                 вроде, но в даташите висит на землю с резиком

                 • Anonim

                   • 20.03 2023 12:48:28

                   https://electronics.stackexchange.com/questions/444170/level-shifter-for-a-ws2811-led-strip Вот тут такая же проблема

                   • Eduard

                     • 20.03 2023 12:49:18

                     Я читал, там решение другой преобразователь поставить

                     • Anonim

                       • 20.03 2023 12:49:38

                       Ну там чел внизу написал почему этот работать не будет. А что чатжпт говорит об этом?)

                       • Eduard

                         • 20.03 2023 12:50:50

                         Я не спрашивал) У меня кабель короткий на столе все

                         • Anonim

                           • 20.03 2023 12:51:40

                           Я как понял потому что txs0108e двусторонний преобразователь. Тебе то зачем двусторонний?

                           • Eduard

                             • 20.03 2023 12:53:05

                             Просто удобно его розводить было, тем более он изолирован, при прилете 24 В на ножку сгорает только он, уже проверено

                             • Anonim

                               • 20.03 2023 12:53:51

                               А то есть у тебя уже готовая плата и она нихуя не работает. Так?

                               • Eduard

                                 • 20.03 2023 12:54:01

                                 так

                                 • Anonim

                                   • 20.03 2023 12:54:05

                                   Печаль

                                   • Eduard

                                     • 20.03 2023 12:54:52

                                     она в коробке будет, ничего страшного

                                     • Anonim

                                       • 20.03 2023 12:58:56

                                       Всё равно обидно. А как ты так запилил без проверки на макете? Тут еще пишут на стеке что возможно TXS0108E может быть поддельным. Ты не на али его брал случаем?

                                       • Eduard

                                         • 20.03 2023 12:59:24

                                         У меня небыло ничего, на вид все изи, я смотрел что бы по скорости прошел только нет, в местном магазе

2. Andrey

   • 20.03 2023 12:22:09

   Связи через землю где-то не хватает

3. Anonim

   • 20.03 2023 12:27:58

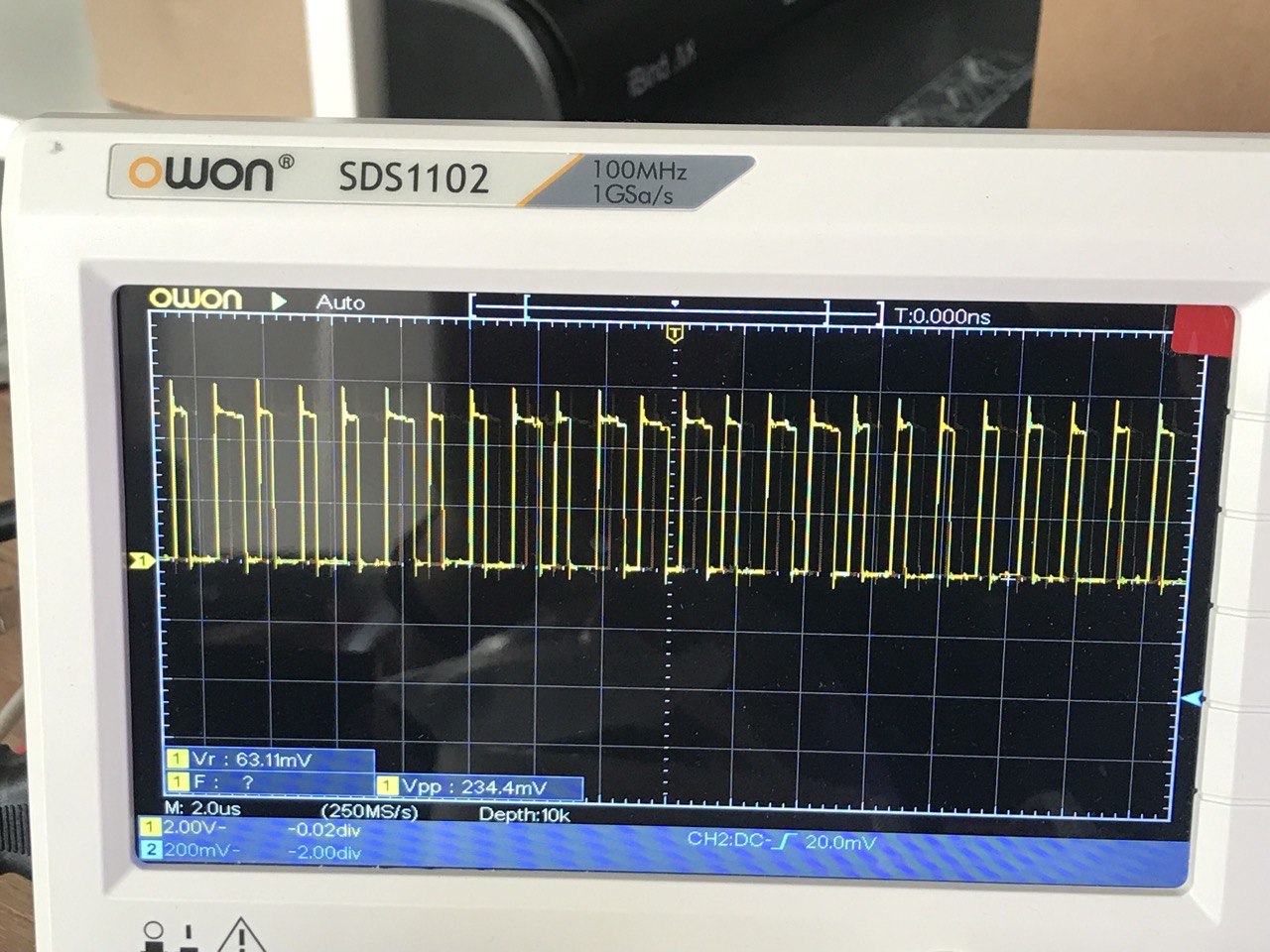

   а осцил ? в режиме 1:10 или 1:1 ?

   • Eduard

     • 20.03 2023 12:29:21

     10 импеданс у него 10 Мом Я поставил резистор на 10 Мом и ничего на него же цепляю осцилограф и все работает



     • Anonim

       • 20.03 2023 12:29:32

       а возможно что преобразователь задирает уровень нуля ? от уровня gnd ? а ослик вносит звон в линию ёмкостью входа. тоесть влияет?

       • Sergey

         • 20.03 2023 12:39:23

         Та вроде нет. Буквально на днях смотрел в даташит, сейчас ещё глянул. Если не ошибаюсь конечно, но там минимум 0.2 при входе 3.3 и выходе 5

     • Anonim

       • 20.03 2023 12:32:41

       параллельно резистору 10 мгом накинуть ёмкость пик 25-50?

       • Eduard

         • 20.03 2023 12:34:19

         Я об этом думал тоже, но обычно в сигнальные цепи конденсаторы не ставят
