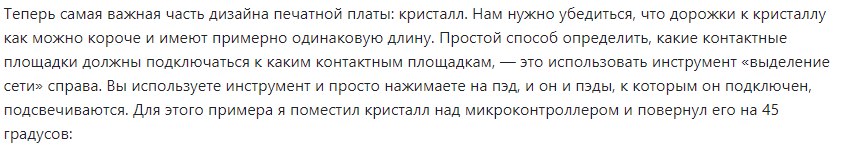

проектирую печатную плату по статье одного человека и компановке платы он уделяет большое внимание, особенно то как будет размещен кристалл(на первом фото его слова по этому поводу). Я понимаю для чего делать дорожки как можно меньшей длины, но для чего соблюдать равную длину у них и на столько ли это важно ? проектированием печатных плат до этого не занимался, заказывать у кого-то не стал, тк подумал, что и сам смогу разобраться. перевод если кому-то надо
Комментарии: 16
Anonim
конечно важно если плата метр на метр... там же написано примерно одинаково
Vasil
Задержки
Anonim

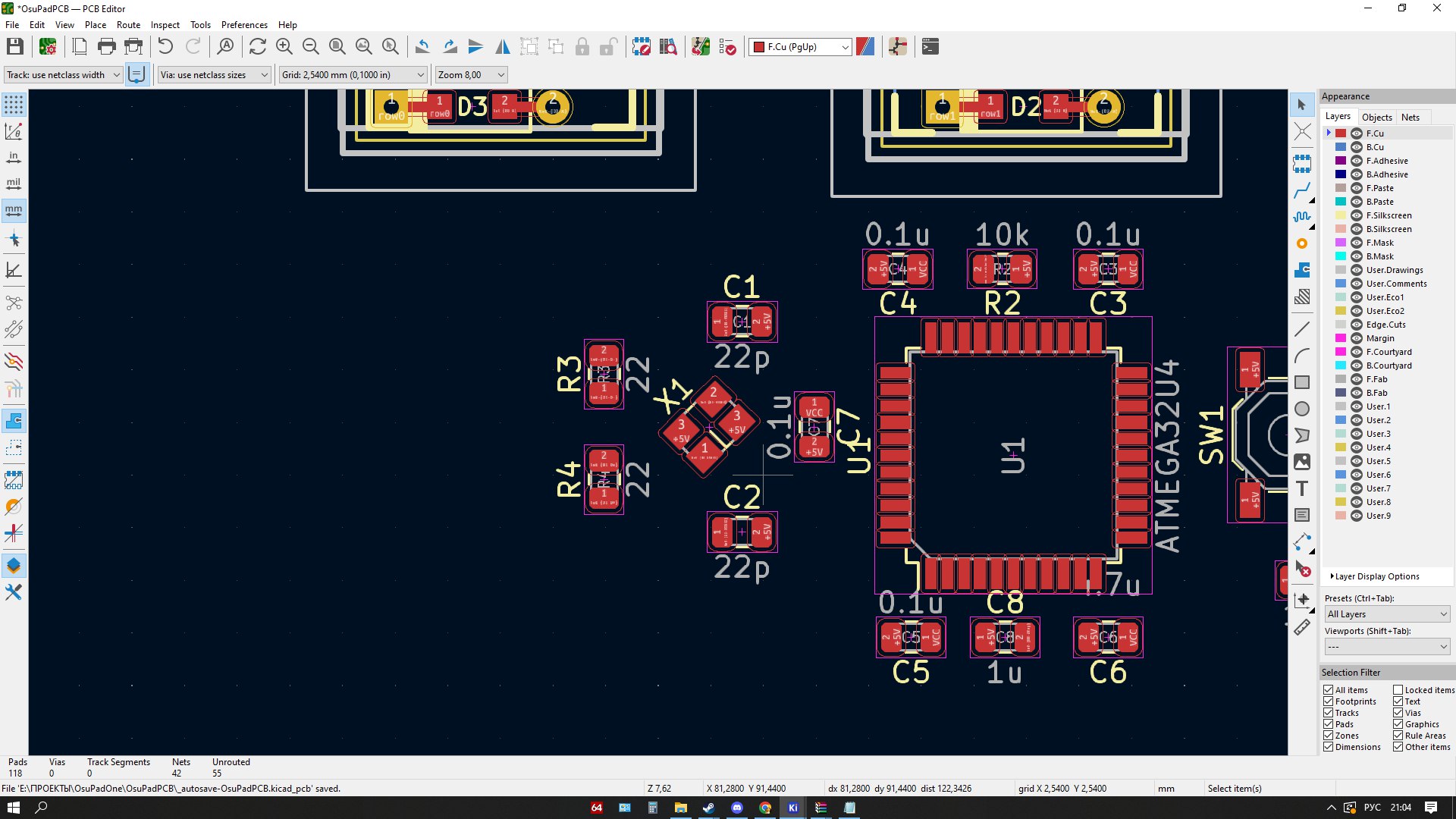

даже в его проекте плата незначительных размеров но на сколько они велики ? справа атмега32ю4
Vasil
Меньше блохи, но больше микроба. Вопрос в чём? А, йоптыть, речь про кварц. Чтобы наводок и ёмкости минимум был.
Anonim
на столько велики, чтобы запариваться или тут можно просто забить ? еп, это кварц
Serg
Разводки нет, как будет - будет видно насколько изрезана земля и как земля кварца идет к МК
Anonim

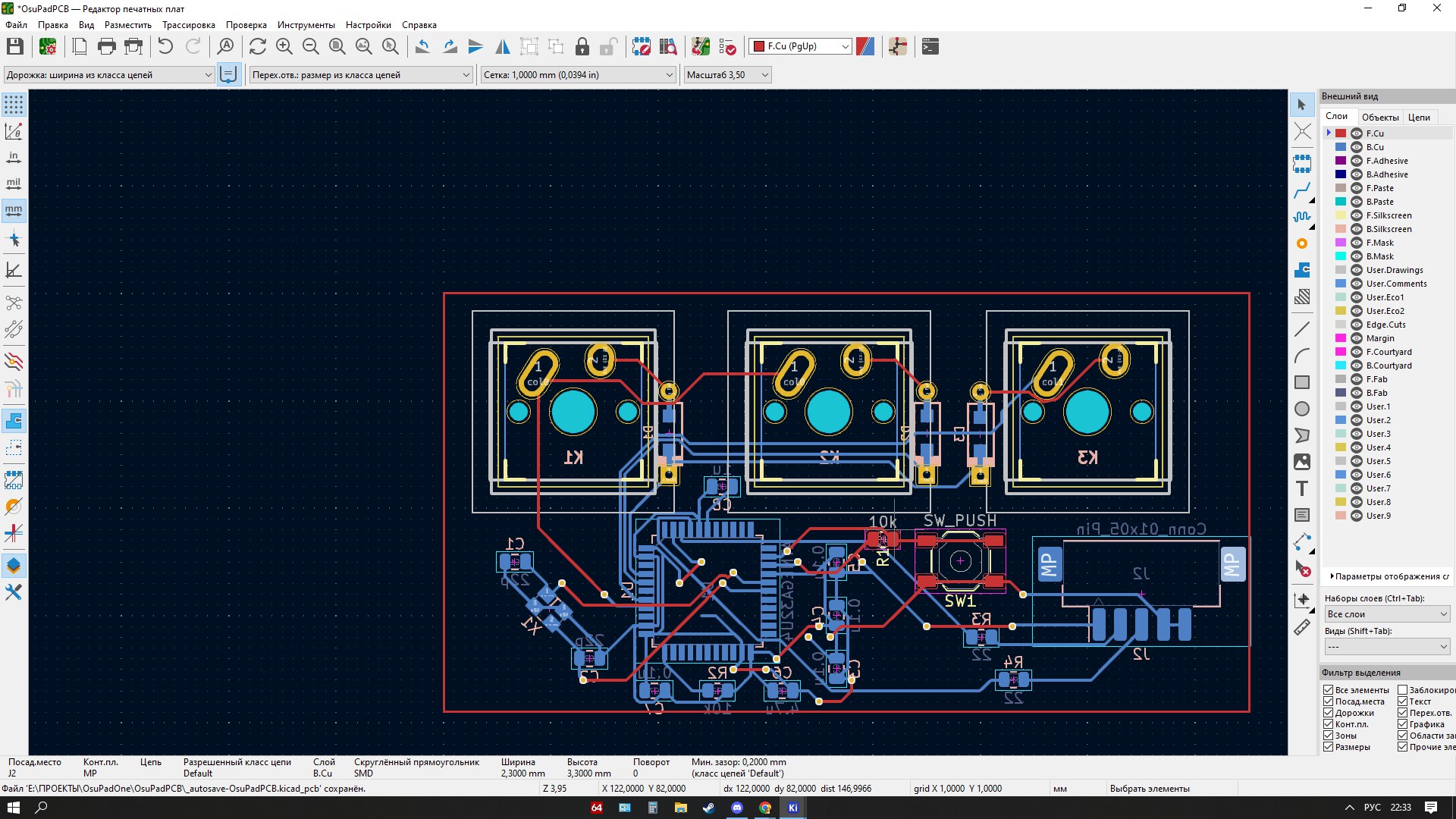

еще раз напомню, что занимаюсь этим первый раз, щас разместил компоненты примерно оптимально( хз как это) и автоматом дороги раскидал, руками лишь перемычки через слои накидал
Vasil
int my_timer; //мноха кода my_timer = millis(); if ((millis()-my_timer)<1000) { //do smth } Проектом скинь, а то это в глаза ебаться Ну и сразу под 90 градусов развороты на ровном месте на переходных, одно это уже не камильфо В угол компонента дорога приходит по касательной
Anonim
щас через архив закину, телега почему-то файл кикада не пропускает
Anonim
Буду пробовать, спасибо, уважаемый
Anonim
в этом канале можно документы кидать ? у меня даже архив не пропускает, могу в лс кинуть только получается
Vasil
Вообще должно. Ну в лс кинь https://drive.google.com/drive/folders/1nk51JA7PH3VAY1FxjjHc4ZiPFv_sG_p-?usp=share_link
Mezzo
На логике собирай. Надёжнее и круче. Или вообще на дискрете Да, ток под 90 неумеет Сотри расширение или поменяй на пдф например
Anonim
Я кое-как понял, что мне дэлэй на миллис поменять нужно, но не понял как.. А про логики и дискреты я вообще никогда не слышал( Но я буду учиться, чесслово
Piter

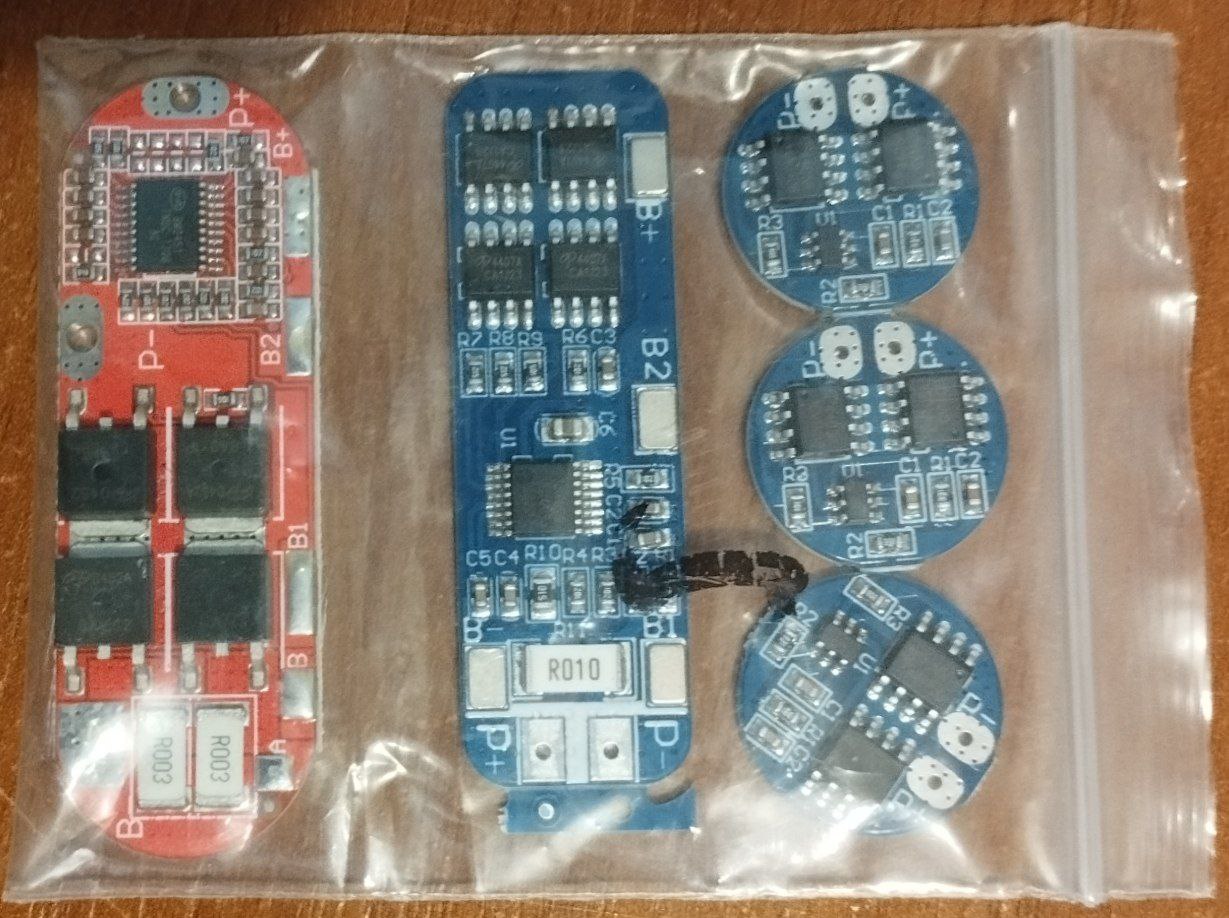

https://www.aliexpress.com/item/33034638585.html Там что, золотые полевики? Чем она лучше "белой" платы?
Mezzo
Там резисторы например Dale
