Комментарии: 30

1. Sam

   • 12.04 2023 04:37:37

   Ну как таковые ресеты все инвересные и все должны быть сняты, т.е быть 3.3

   • Misha

     • 12.04 2023 04:38:04

     разве что еще один процык вкинуть попрообовать

2. Svyato

   • 12.04 2023 06:17:39

   Ну смотри, диез есть в слове? Если нету решетки, то лог 0 и есть 0в

   • Misha

     • 12.04 2023 06:26:41

     РЕШЕТКИ НЕТУ В НАЗВАНИИ

     • Svyato

       • 12.04 2023 06:27:12

       ЗНАЧИТ СНЯТИЕ ДОЛЖНО БЫТЬ 0В

       • Misha

         • 12.04 2023 06:27:49

         ну значит ок

         • Andrew

           • 12.04 2023 06:40:07

           Так и что должено быть на ец рст ртц?) Скинь кусок с повер стквенс, что там после нажатия кнопки вкл

           • Sergey

             • 12.04 2023 06:40:19

             Часто встречаю что не совсем понимают логику ресетов: Ресет снят означает ресет неактивен!, то есть ноль. Инверсный сигнал (с решеткой) будет один (3.3в или на что подтянуто). Так что на вопрос выше если решётки нет (и схема не врёт) неактивный сигнал ноль, всё верно

           • Misha

             • 12.04 2023 06:45:51

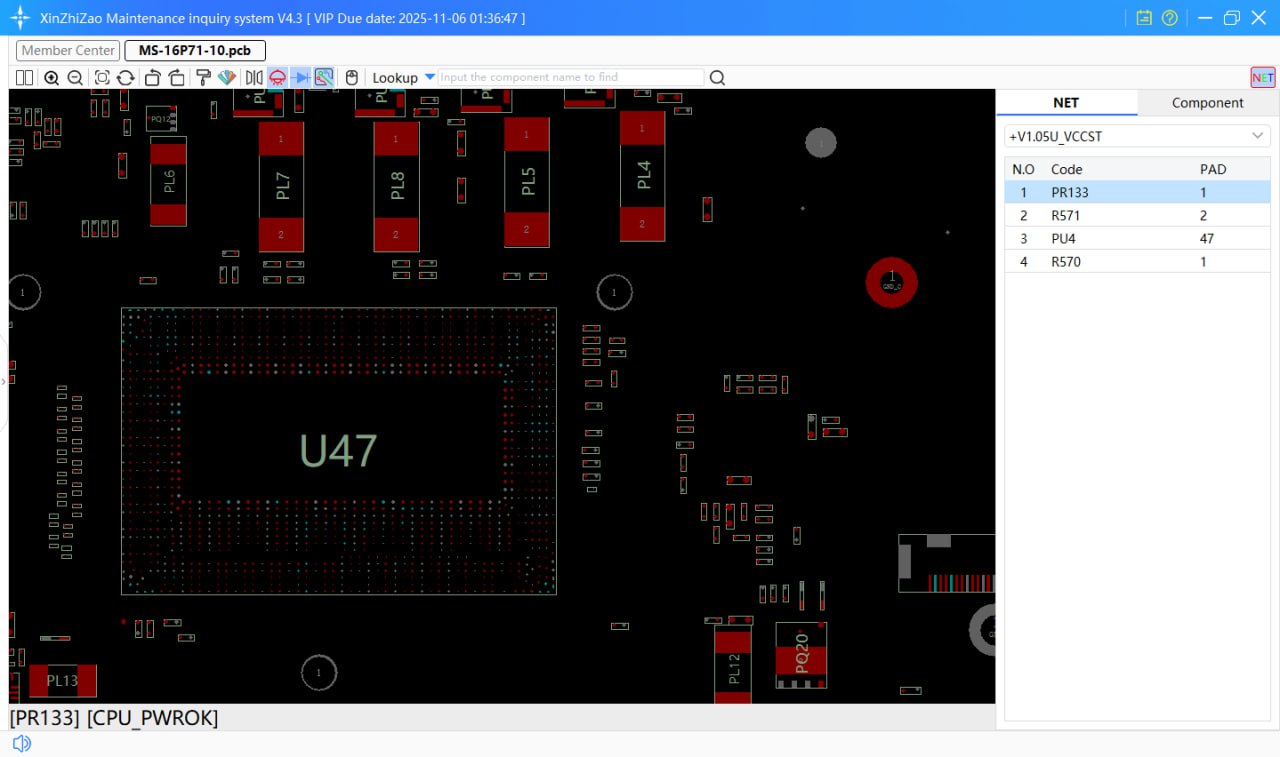

             борд только есть на плату ms-16p71 rev 1.0

             • Sergey

               • 12.04 2023 06:46:32

               у кого есть плата донор La-H103P?

             • Andrew

               • 12.04 2023 06:46:40

               А в дежурке че там на этом ресете есть?

             • Sergey

               • 12.04 2023 06:49:30

               Кинь борду искать лень)

               • Misha

                 • 12.04 2023 06:50:07

                 я не знаю как



           • Sergey

             • 12.04 2023 06:47:41

             В пс не будет производных/вспомогательных сигналов

       • Andrew

         • 12.04 2023 06:27:49

         Всмвсле?)))))))

         • Misha

           • 12.04 2023 06:28:08

           буду вкидывать другой проц, тактирования есть,пгуды в проц все есть.

         • Svyato

           • 12.04 2023 06:33:41

           Шо там по схемотехнике у нас. Инверсный сигнал обозначают # Инверсный, простым языком - противоположный. Т.е. если в обычном активном сигнале лог1 - 3в, лог0 - 0в, то в инверсном уровень сигнала лог1 - 0в, лог0 - 1в Но всё же могут быть очепятки в схемах

   • Nordwest

     • 12.04 2023 06:48:06

     Я тоже #- диезом называю))))))

     • Svyato

       • 12.04 2023 06:49:01

       Чехлы из прошлого века

       • Nordwest

         • 12.04 2023 06:49:16

         Не, это из музыки)))

         • Svyato

           • 12.04 2023 06:49:38

           У меня из телефонных номеров)

           • Nordwest

             • 12.04 2023 06:50:16

             )))) повышение на один полутон))))

             • Sergey

               • 12.04 2023 06:50:27

               Перетащи просто файл в чат)

               • Misha

                 • 12.04 2023 06:50:49

                 в этой проге смотрю с нее скачивать не умею

                 • Nordwest

                   • 12.04 2023 06:51:51

                   . подскажите пожалуйста, а что это за программа?

                   • Misha

                     • 12.04 2023 06:52:02

                     так там пишет название

                     • Nordwest

                       • 12.04 2023 06:54:05

                       Ой, спасибо))не обратил внимание

                 • Sergey

                   • 12.04 2023 07:03:35

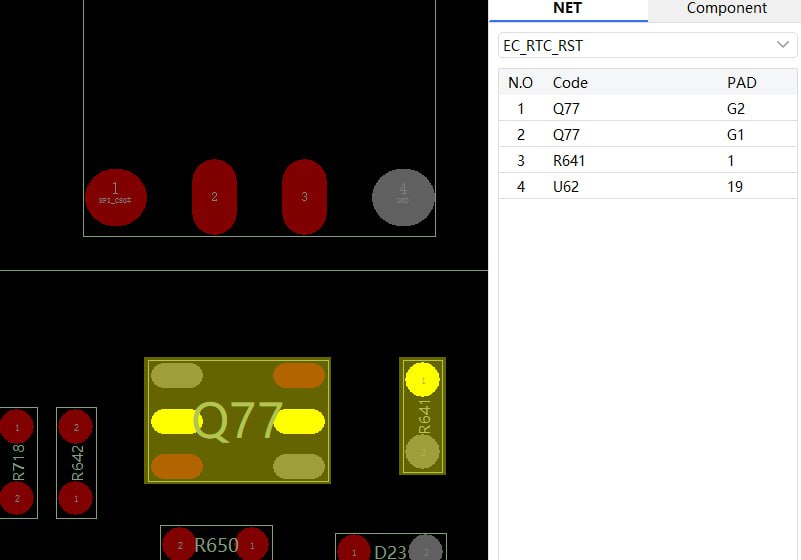

                   Ну и ладно) В общем просто посмотри как связан ес ртс рст с основным. Я думаю что там будет транзюк, через который ес может делать сброс, тогда ноль норма. И вопрос закрыт. Да и раз у тебя идёт до питаний проца как бы уже говорит что должно быть всё норм

                 • Dzhabrail

                   • 12.04 2023 10:21:46

                   вроде как-то можно скачать, возможно нужно отследить куда скачивает перед открытием.









                   • Sam

                     • 12.04 2023 10:29:04

                     pcb не нашел куда и как
