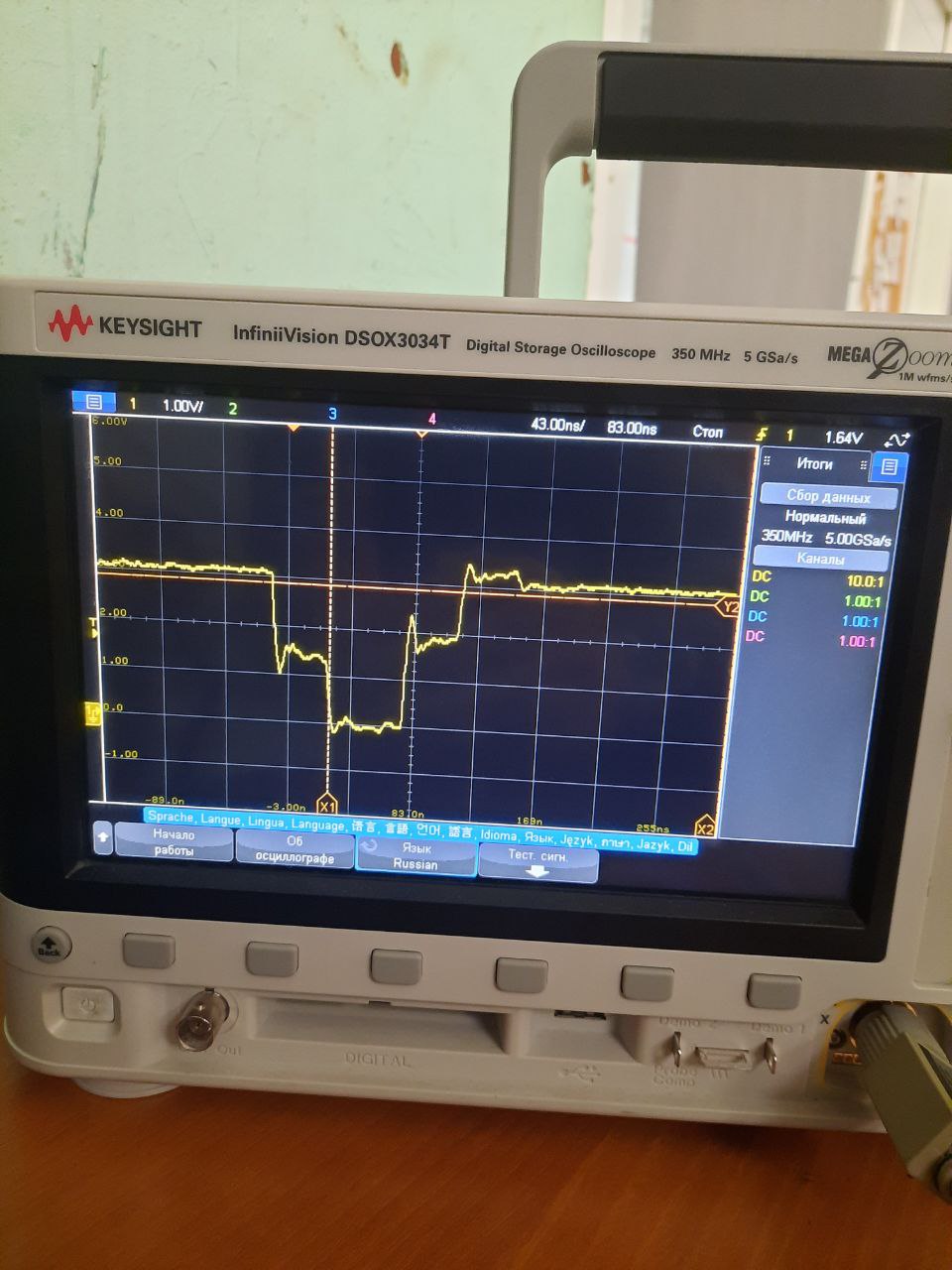

Друзья. Подключил кабелем выход stm контроллера к входному сокету триггерного сигнала анализатора цепей (keysight pna). И подаю импульс (полярность инверсная). Имею на осциллографе это: Вопрос. Что за ступенька такая в середине? Что за процессы вблизи 1.6 вольта происходят?
Комментарии: 4
Alexey
у меня такое было когда просто на контроллере попала грязь между ножками) и потому когда одна нога тянет в 0, вторая в 1 получается промежуточное состояние
Netricks
В тучные годы наша компания барыжила кейсайтовской техникой... Не похоже. Этот эффект проявляется при подключении кабеля
Alexey
может в кабеле и есть залипуха)
Kirill
Где такой осцил модный украли ?
