1. Anonim

   • 12.04 2023 14:42:45

   А зачем вот это "чтобы можно было напряжение от 3х до 12 вольт коммутировать"

   • Vga

     • 12.04 2023 14:45:15

     может про пробивное напряжение самого транзистора? хз. но если действительно подразумевается управлящий сигнал 0..3.3 от земли и р-канальный мосфет истоком на +3..+12 - то да, без левел шифтера задача не решается

     • Bga

       • 12.04 2023 14:49:17

       Если мк выдержит +12 на hiZ ноге через внешний пулап (закрыли ключ) и open drain (открыли ключ)

       • Vga

         • 12.04 2023 14:51:13

         Это какой-то сильно специальный МК, обычно защита диодом на питание или в лучшем случае 5В-толерант - стабилитроном на 5.6В на землю

         • Bga

           • 12.04 2023 14:52:03

           У i2c ног нету защиты сверху True open drain

           • Vga

             • 12.04 2023 14:52:51

             в каком мк?



             • Bga

               • 12.04 2023 14:53:14

               В stm8s103 например

           • Anonim

             • 12.04 2023 14:54:39

             Так ну а напряжение сток-исток максимальное у этого внутреннего мосфета какое? Поди не 12 вольт

             • Magistrdev

               • 12.04 2023 14:55:41

               Что то такое собирать вообщем?)

               • Anonim

                 • 12.04 2023 14:56:52

                 Ну да. В общем-то можно вместо npn тоже мосфет взять А можно специализированный драйвер взять

                 • Bga

                   • 12.04 2023 14:57:10

                   А можно сразу n + p мосфеты в одном корпусе раз пошла такая пьянка

                   • Magistrdev

                     • 12.04 2023 14:58:23

                     N к контроллеру, p на нагрузку?

                     • Bga

                       • 12.04 2023 14:58:37

                       Да

               • Karboflex

                 • 12.04 2023 15:04:17

                 Если выгорает биполярник мк выпускает дым или просто ой всё делает?

                 • Magistrdev

                   • 12.04 2023 15:05:37

                   А в случае n+p если выгорает n канал, то что делает МК?

                   • Bga

                     • 12.04 2023 15:09:17

                     Можно заменить n канал опто парой

               • Vga

                 • 12.04 2023 15:15:27

                 Выглядит как типичный 5В-толерант да

                 • Bga

                   • 12.04 2023 15:19:16

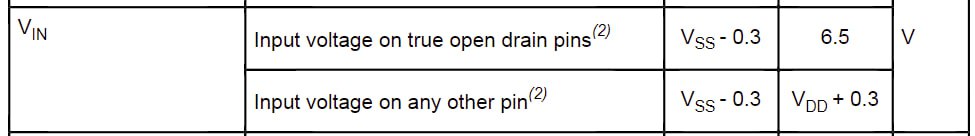

                   0x0.st/HXnt.png

                   • Vga

                     • 12.04 2023 15:21:02

                     ну так в 5в-толерант точно так же вместо диода на вцц - твс на землю как только твс открывается и энергия импульса не ограничена - пину пиздец поэтому там кстати и сказано, что обычные пины допускают инжекцию тока в пределах, указанных АМР, а вот на тру од напряжение нельзя превышать совсем

                     • Bga

                       • 12.04 2023 15:35:34

                       Понятно

     • Magistrdev

       • 12.04 2023 14:49:54

       Такой вопрос и был)
