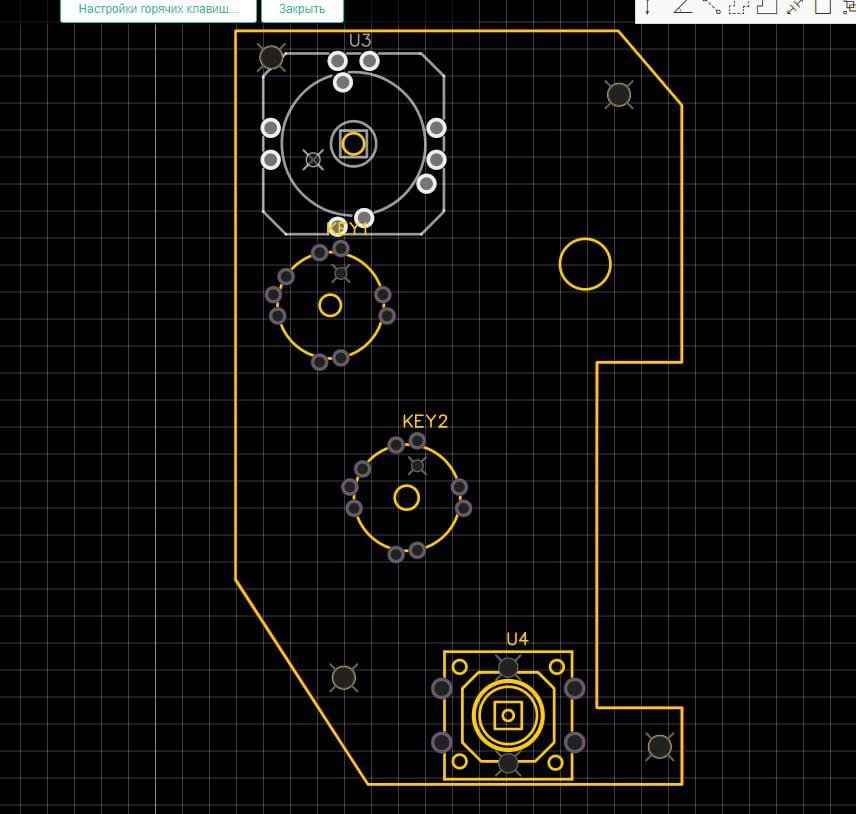

Вообще расскажите как проектируете электронику? Вопрос в связи pcb моделирования и cad моделирования. Мне нужно очень точно позиционировать органы управления на плате что бы затем припаять их и вкрутить плату в корпус. Увы в easyeda нет компонентов от нужной мне фирмы. Может помимо изииды есть другие методы? Кто что использует?
Комментарии: 49
Iks
солидворкс. Должно хватить.
Jirafivanich
линейка и ручками расставить контактные площадки в нужных местах - не?
Artem
Не канает
Indr1x
Есть 100% метод. Создание своей библиотеки с нужной деталью, по даташиту
Jirafivanich
"не канает"
Indr1x
А что канает? Волшебник в голубом вертолете?
Artem

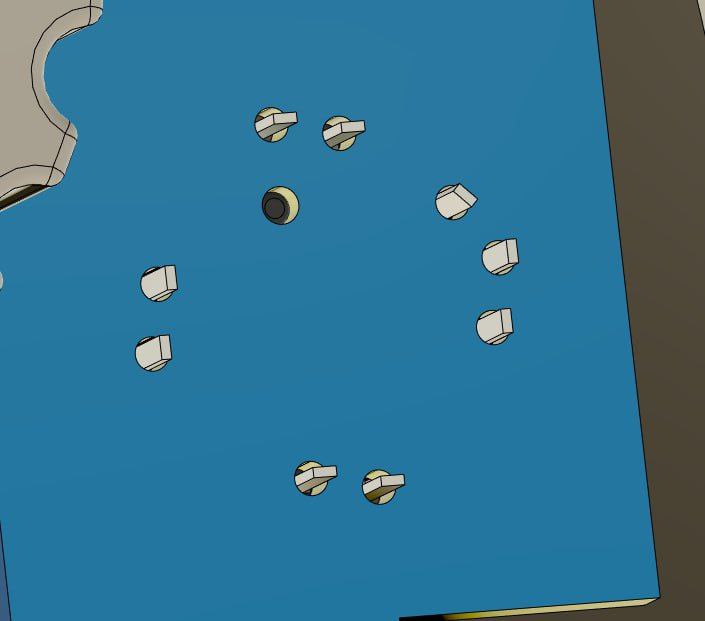

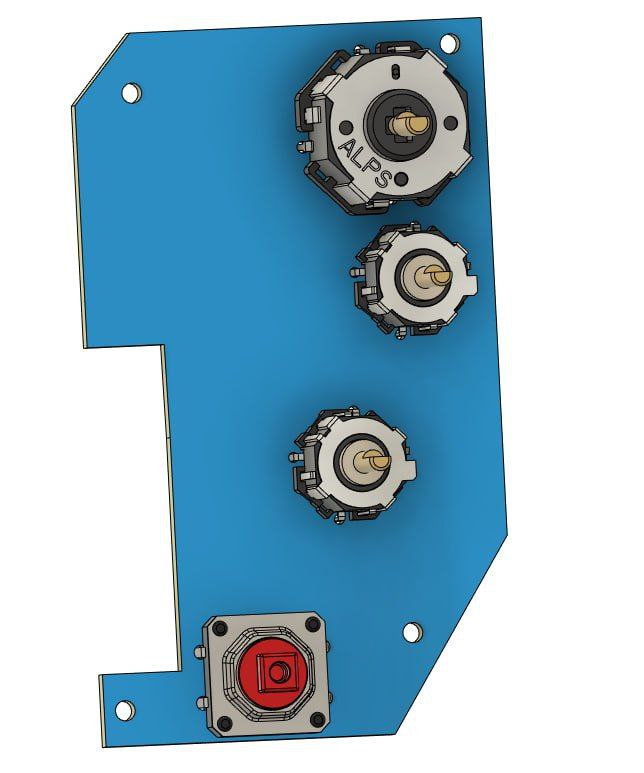

Мы проектируем устройство. Строим габаритный размер будущей платы и выставляем в cad модели на ней точные модели органов управления. Затем делаем dxf этой платы с органами и передаем эти файлы схемотехнику. Схемотехник по dxf берет из библиотеки компоненты и ставит четко по посадочным местам dxf и уже от этого разводит плату и наполнчет ее компонентами. Для проверки что плата создана верно схемотехник отправляет мне назад step модель и я ее ставлю в тоже место где плата создана мной. И если все отверстия совпали и органы спозиционированы верно , плата принимается и заказывается у поставщика
Iks
Я ж говорю, солидворкс бери. В нём и мощная КАД-система, и модуль для работы с электроникой, даже КАМ-модули есть.
Jirafivanich
это ж за деньги
Vladimir
Надо глянуть, в компасе вроде тоже накрутили что-то близкое.
Iks
Общался с некоторыми товарищами, которые катали компас. Говорят, не дотягивает.
Vladimir
Я там модуль с чпу не трогал еще, в остальном доволен как слон в части конструкторских задач своих. Но я так, любитель) возможно в узких местах он и не дотягивает еще, но ребята стараются. Солид мне не нравится в первую очередь из-за прожорливости. Компас пошустрее и полегче
Jirafivanich
солид хорош тем, что идёт на слабом железе. компас в этом моменте проигрывает. но при нормальном железе вообще нет желания смотреть на солид. при бесплатном компасе без ограничений
Iks
Когда-то ставил себе компас (хорошо после солида). Не впечатлилсо. Дело привычки, мб...
Artem
Вообще не 5
Vladimir
Если 16, то он проигрывал. Начиная с 18 стало интересней. Он и шустрее стал, и интерфейс поприятней. Но второе субъективно
Vladimir
Солид и слабое железо?
Artem
Сначала ищу пути по легче
Iks
Ок, хитровыделанные кнёпачьки - 14 мин/модель. +пара минут на внешний вид.
Artem
Ну так да
Iks
И то, у большинства похожая нижняя часть. Сделай один шаблон и 100500 конфигураций с него выведи.
Artem
Это серия одной кнопки так что да
Jirafivanich
да. на айтри каком-то и 8 гигах он даже работал. компас сваливался в вечные часики
Vladimir
16 компас или 17?
Artem
Ну ладно Пойду я, спасибо за советы
Iks
Факт. Мой домашний комп примерно с такими ТТХ был.
Indr1x
Ну и прийдет он обратно, с вопросом где взять в содиде нужные ему крутилки. Вопрос в куцых библиотеках под его элементную базу, а не в чем рисовать
Iks
Там готовая база+самому дорисовать+грабкад в помощь.
Jirafivanich
я ему сразу предложил среднее между плюсиками, но это не его тема
Iks
"среднее между плюсиками"))) Формулировка - Агонь)
Artem
На грабкаде нет нужных моделей
Vladimir
Сделать?
Artem

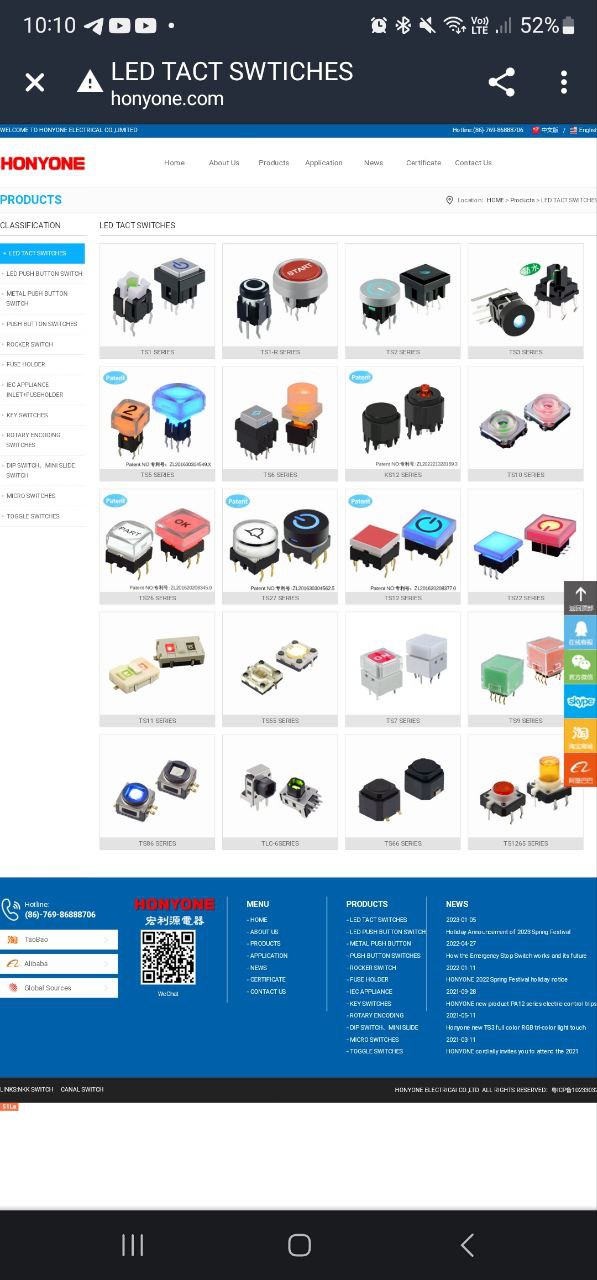

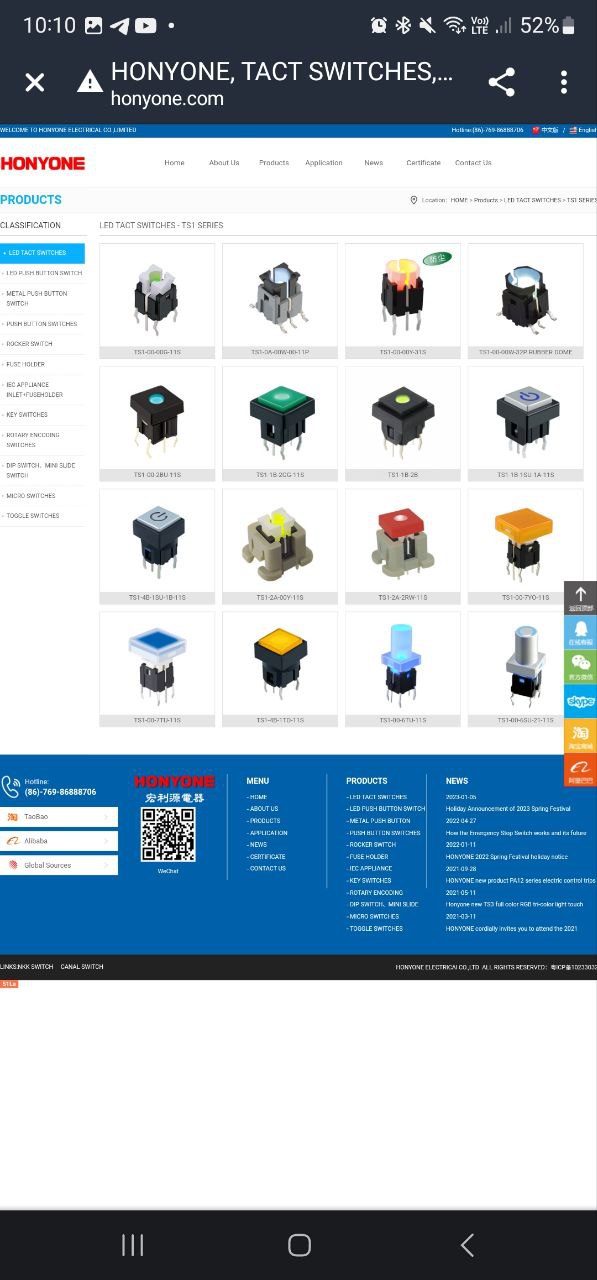

Мне нужны модели и схемы honyone
Artem
Только чертежи( Это последнее дело
Iks
По чертежу малюй модельку, делов-то.
Artem
Время
Iks
5мин?)
Indr1x
Оплатите время другому, если нет своего. Простых путей нет, очевидно
Vladimir
Это как раз нормально в электронике.
Iks
У производителя на сайте, мб?
Kirill
Что за cum модули ?
Jirafivanich
гусары, молчать!
Iks
С помощью них ты можешь заставить свой ЧПУ-фрезер или токарник брызгать беленьким)
Kirill
очень страшно
Jirafivanich
https://www.youtube.com/watch?v=PX8bYpihvOg
Jirafivanich
ты не понял. там тоже надо с линейкой сидеть и по даташиту рисовать. так что да, голубой волшебник в вертолёте
Jirafivanich
чуток не так прочитал, но ладно
Artem
А как делаете вы? Поделитесь опытом
Vladimir
Если нет критический конструкционных моментов, то идем от схемотехники.
