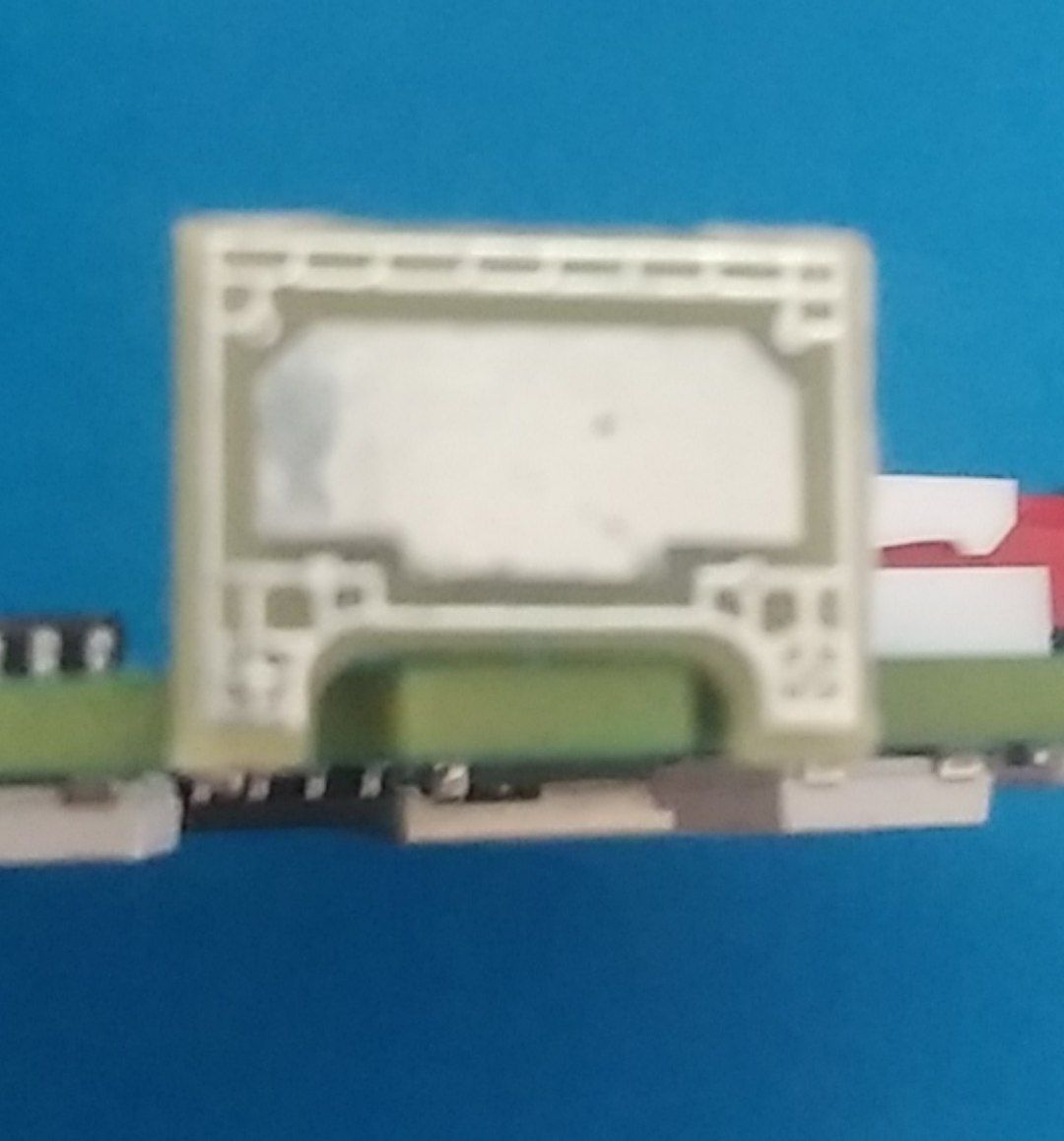

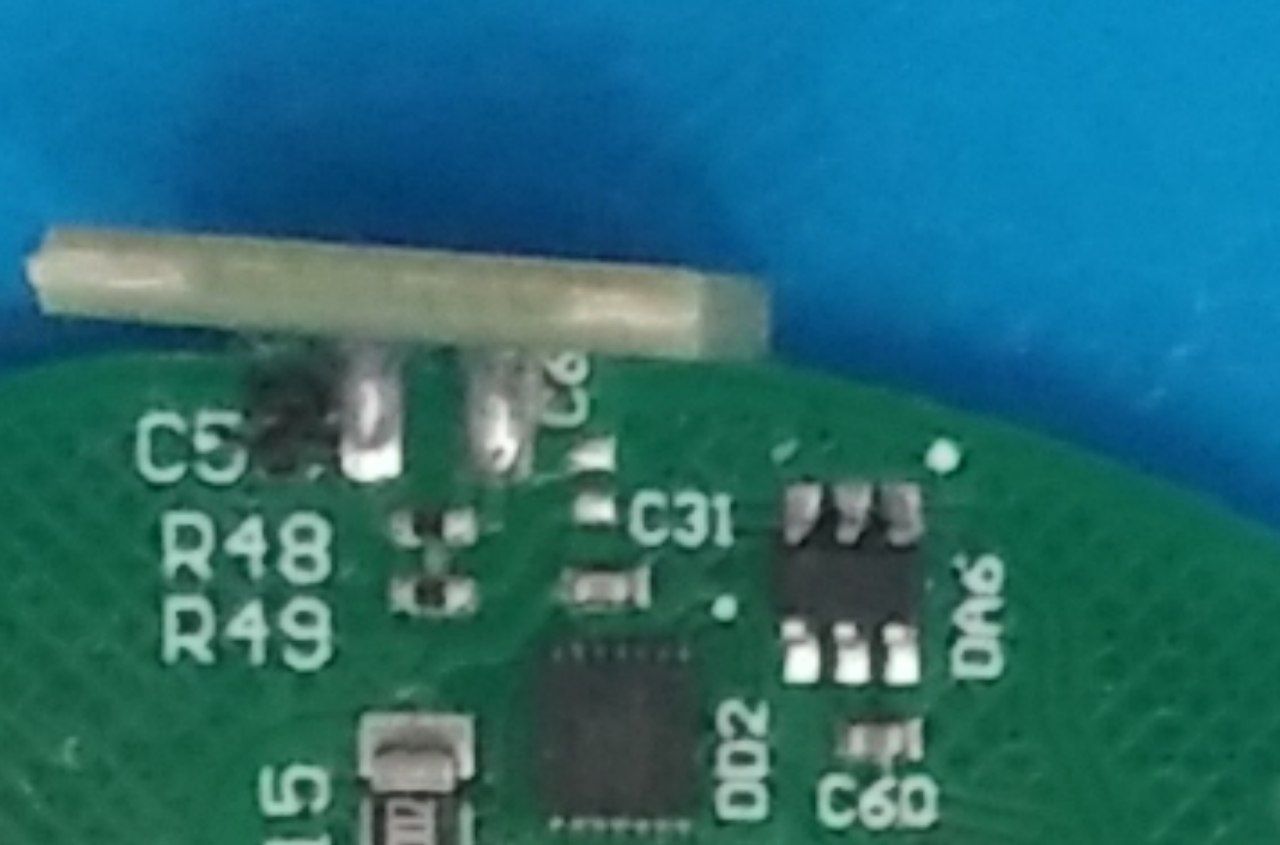

Вопрос! Есть 7-сегментный светодиодный индикатор для поверхностного монтажа. Согласно даташиту, у него сзади есть некие штифты 0.1 мм высотой. Каково их назначение - обеспечить затекание пасты под выводные площадки?
Вопрос! Есть 7-сегментный светодиодный индикатор для поверхностного монтажа. Согласно даташиту, у него сзади есть некие штифты 0.1 мм высотой. Каково их назначение - обеспечить затекание пасты под выводные площадки?
Комментарии: 8
Eugen
Для правильного позиционирования на плате. Выводы должны плотно прилегать к плате, расстояние там недопустимо.
Anonim
Т.е., под них все же необходимы отверсия? На предлагаемом футпринте их не было, что интересно. Размеры и координаты этих штифтов так же не приведены, что, собственно и вызвало вопросы
Eugen
и правда координат нету.. странно.
Anonim
Вот и не ясно, что с этим делать. На кнопках и подстроечниках отображают это, и на посадочных местах оно отмечено явно. Смотрел в даташитах аналогов - там тоже самое, размеров нет
Maxim

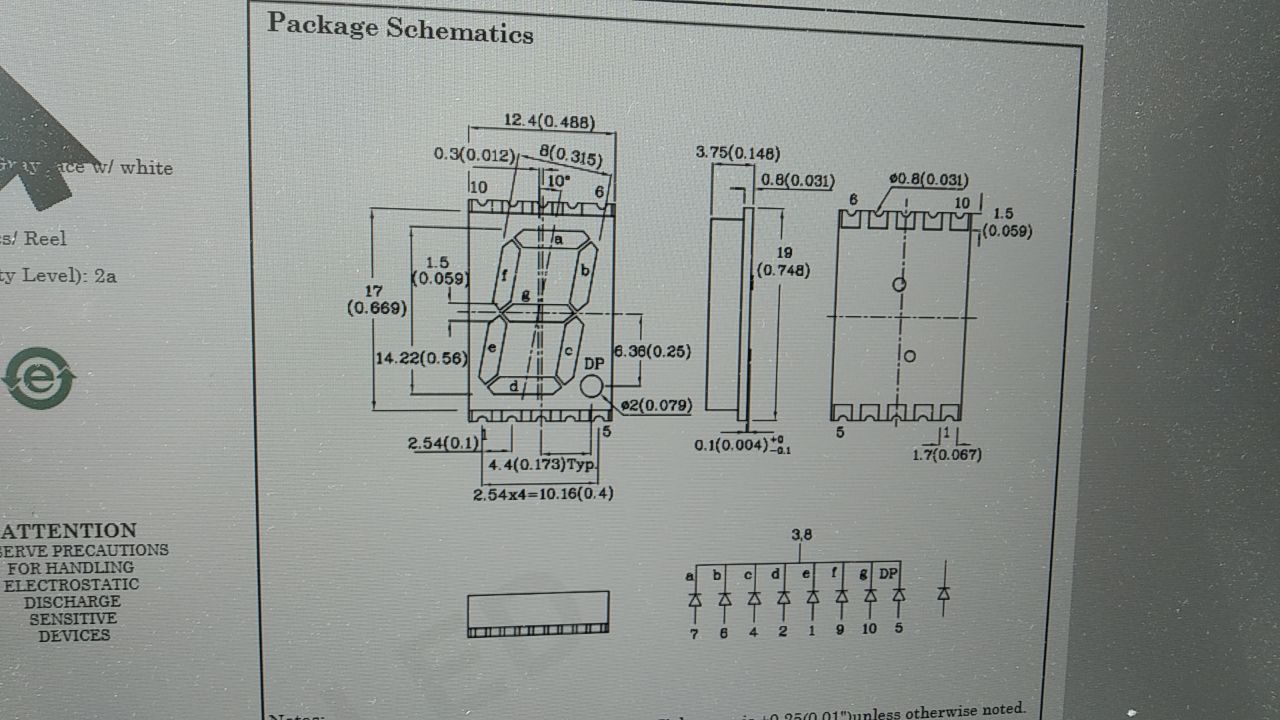

Может они через них пластик заливали, и это просто технологические отверстия. Там же вон написано 0.1 +0 -0.1, т.е. это скорее допуск по высоте у остатков пластика
Anonim
Вероятно, так и есть. Спасибо!
Rusikok
напишите маркировку индикатора
Anonim
ZFMDK14C, ACSC56-41SRWA-F01
