Добрый вечер, Подскажите, где можно черпнуть пример программы управления насосной станцией (2 насоса ,2 ПЧ)? Может кому не жалко предоставить.... Предварительно будет реализовываться на Пр200 Овен. P.s. программа управления двумя насосами с ПЧ есть, но насосная станция подразумевает ещё и одновременно работу, плюс снижение частоты при подключении ведомого, и повышение частоты при отключении ведомого.
Комментарии: 58
Nick
Вам нужно 2 пид регулятора А чередование ?
Pavel
Необходимо сделать полный комплект функционала. Подключение /отключение ведомого, ротация по наработке, автоматический ввод резерва
Vyacheslav
На ПР
Pavel
Да, предварительно Пр200
Vyacheslav
Поделитесь с нами исходником, когда сделаете?
Pavel
Да. У вас может есть похожий алгоритм, который можно допилить под эту задачу?
Maksim
Добрый день. Кто нибудь качал HSP для Tia portal v16? Нужен на контроллер 1513 V2.9 Не получается скачать, не пускают
Akemgn
Может у кого есть документация?
Vyacheslav
Павел, такую задачу по моему мнению лучше и проще выполнить на ПЛК. На ПР200 тоже наверное можно, но нужно искать прям любителя такого рода извращений
Pavel
Заказчик из ЖКХ... ПЛК для него дорого и сложно затем в поддержке. Тем более в Пр200 есть ST. Возможно некоторые части алгоритма на нем напишу. Да и ПР200 дисплей есть. С ПЛК ещё и панель оператора прилипает. Ценник вырастает, заказчик не идёт на это
Vyacheslav
Вы сами свидетель того, что чем дешевле оборудование, тем порой сложнее выполнить задачу. Она довольно емкая. Интересно сколько может стоить такая задача? ST в Овенлоджик как от знакомых слышал - неполноценный. Есть только функции и на них мало что решишь
Pavel
Стоимость работ пока не определена. Определяем сложность написания и наличие шаблонов. Заказчик хороший в плане отношений. Если не сделать, то сделает другой на "колене" с непонятным результатом, либо будет вручном работать все. Таково все ЖКХ... вот и хотелось бы помочь хорошему,но не богатому заказчику Да, это так. Весной 2023 обещали полноценный ST, но пока его нет
Marat

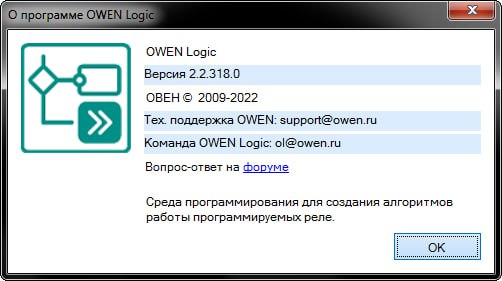

На днях был на семинаре овен в Казани. Сказали до конца года сделают st для ПР. Но сейчас можно считать что его нет, тк у функций только один выход и нет доступа к переменным На Спк107 дорого будет? Я тоже за вариант нормального плк загрузил программу в ПР, закрыл owen logic, открыл программу, нажал online отладка и вот такое окно проверял на двух одинаковых ПР200
Pavel
Скорее всего да, так как там придётся модули расширения брать
Denis
На дельте дешевле выйдет скорее всего, чем на СПК. Если про плк говорить Лично мой опыт говорит об этом
Marat
дельта + панель?
Denis
Да. Если панель недорогая СПК от 45 стоит...
Kirill
Кинко
Denis
Ага, или сразу плк кинко за 16к)))))
Kirill
Или , сооlmay Ты про тот панельный контроллер? Во! И там почти колесис
Denis
Конечно про него. Кстати это действительно может быть вариант для обсуждаемой задачи https://xn----8sbk.xn--p1ai/plc/kinco_plc/hp043_kinco/hp070-33dt Сразу говорю, не имею отношения к этому продавцу. Сам хочу заказать как будет задача
Pavel
С Дельтой не работал. Видел, что там LD и FBD. Если это так, то почему ПР не подойдёт? Там тоже только FBD
Denis
Плюс модули Я же написал - если делать на плк и как альтернатива спк107. ПР это программируемое реле, не плк. Я применяю пр в количестве штук 5 в месяц, наверное. СПК и дельту тоже
Kirill
Лд не фбд. На нем попроще.
Andrey
Делал пресс на дельте, все мозги вынесли эти шаговые реле, в итоге переписал всё эмками.
Kirill
Ак нечего лезть в шаговые))))
Yuriy
Делал реализацию панель weintek & vfd Delta с 2мя насосами по modbus. Прикольно получилось..
Kirill
Я тоже самый первый проект сделал на шаговых. И все. Больше такой глупости не допускал
Nick
Если нужна простая логика , то возьмите от того же Овен готовый прибор Суна - 122 ....
Pavel
Смотрели уже, не подойдёт. Там все алгоритмы под 1 ПЧ. У заказчика существующие станции с индивидуальными ПЧ и со сломанной системой управления
Kirill
Он не умеет с 2 пч. Обещали к концу года такой алгоритм.
Nick
Можно взять какой нибудь трм для других ПЧ
Kirill
Ге. Насосная станция подразумевает пид управление не только 1 насосом, но и каскадирование и распределение значений пид на два насоса симметрично
Nick
Ну дак трм запускается от суна-122
Kirill
Не, ну колхозня же.
Nick
За то не нужно голову ломать над алгоритмом Сейчас есть трм с входом вкл./выкл
Kirill
Очень редкое событие, я б даже в овен отправил на изучение. У меня ни разу не было в пределах одной фирмваре, чтоб в онлайн не вышло Или они что-то поломали.
Marat
я уже отправил (сегодня), ответ опубликую
Rustem
Можно откатить попробовать на предыдущую версию софта
Aleksey
А у Вас есть в программе переменные, значения которых вводятся на экранах? Я бы проверил, совпадают ли они с теми, что в Вашей программе. У меня такое было, когда в ПР изменили значения уставов, А в обновленной программе-нет. И вылетело такое же сообщение.
Marat
а что с ними не так? в 2х словах не изучал еще дельту, только предстоит да, есть такие переменные и они были изменены с экрана после загрузки программы
Aleksey
Значит в программе нужно поставить такие же значения и она за грузится.
Marat
связь с ПЧ по modbus? что значит "поставить в программе"? в таблице переменных значение по умолчанию поменять? или в панели вернуть первоначальное значение?
Pavel
Нет, для ПЧ дискретные входы выходы, и аналоговый выход
Kirill
Ну там есть шаговые реле(s), но работают они не однозначно. Лучше делать на М и самому следить за их сбросом в нужный момент
Aleksey
Можно в таблице переменных по умолчанию изменить, а можно на экране, это как Вам удобнее будет. Главное, чтобы значения совпадали.
Marat
если это так, то спасибо за ответ это где-то описано в документации? для меня такое решение - дикость
Aleksey
Насчет документации не знаю, ну вот так оно есть. Программа для для онлайн мониторинга получается должна полностью совпадать с загруженной в ПР до этого. Получается, нужно обязательно проверять все значения перед подключением. Не сильно удобно, но не смертельно)))
Andrey
Там есть инициализирующие реле s0...s9 и есть рабочие, если делаешь ветвления то сьрасываться они могут в разное время или вообще не сбрасываться, разные части программы под разными инициализирующими реле тоже работают не понять как.
Rustem
St пользовал, но всегда надо на вход подавать результаты функций прошлого цикла. Паутиной обрастает программа )))
Marat
в owenlogic запись одной переменной можно делать только в одном месте, а в полноценном fbd можно в разных местах переписывать значение переменной как решаете, когда надо сделать несколько выходов у функции?
Rustem
Ещё функций леплю )))
Rustem
Я делал похожее гемор тот ещё в пр, если какая то математика есть. Но можно.
Andrey
А по входам што?
Rustem
Здесь наверное лучше ведомого запускать с 50 Гц. А мастер по пид работает. Каскадом. В работе только один пид - мастера. При смене ролей - аналогично. Ну и спящий режим, если по давлению работает.
Marat
управление ПЧ через IO или modbus?
Marat
внимательно почитал задание сделать можно, но новичку придется попотеть только вчера запускал на ПР200 подобную свою программу на 3 насоса с 3 ПЧ (экраны с проблемой owenlogic как раз оттуда) поделиться программой, к сожалению, не могу
Denis
Не знаю, у меня пресса это основная тема) что на пр, что на спк, что на дельте - практически один и тот же алгоритм реализован с минимальными отличиями...
