Товарищи, всем здравствуйте. Я инженер-оптик (молодой), и в радиоэлектронике не очень силен пока что. Хочу сделать фитолампу (квантумборд, плата на текстолите ра алюминиевом основании с 800 светодиодами, суммарной мощностью 300 вт), и не могу найти электросхему такого светильника. Затык на подключении светодиодов, не могу сделать грамотную электросхему. Может у кого есть электросхема (просто пример светодиодного светильника для растений), которой может поделиться? Буду очень благодарен. Извините за дилетанство
Комментарии: 60
Anonim
извинения приняты
Lynici
Тебе нужен драйвер Есть различные на ибее
Hlopchik
Драйвер MeanWell xlg-240 170-340 вольт диммирование и 0.7 ампера тока
Murat
Ребята всем привет. Я недавно купил Ардуино Уно и сейчас написал небольшой скетч, если я хочу написать новый скетч мне нужно как то удалять старый скетч с Ардуино или он сам удалится, подскажите пожалуйста
Anonim
сам
Lynici
https://m.aliexpress.ru/item/4001195840498.html?sku_id=10000015266744391&spm=a2g2w.productlist.list.1.2f2e4aa6C6cD1Y
Murat
А как это делать
Yuriy
Прошиваешь новый, оно старый затирает
Murat
Спасибо Тебе тоже спасибо
Anonim
ардуина записывает на флешку свой загрузчик только программатором и прошивку. поэтому ты с компа можешь перезаписывать только скетч. если полностью очистить память - скетчи перестанут грузиться и без хирургического вмешательства и еще одной ардуины - будет кирпич)
Murat
А ой Типо само удаляется
Anonim
записать новый или пустой с двумя пустыми циклами луп и сетап но это лишнее
Lynici
Аа есть уже, ну тогда вешай на канал сколько он потянет
Hlopchik
У меня 4 типа светодиодов, у каждых разный номинальный ток и напряжение. Я так понимаю что нужно вешать 4 цепи параллельно, но так или иначе, БП выдает 0.7 ампера максы, а значит что ток будет маленьким.
Lynici
Посмотри схему по ссылке на драйвер что я дал Диод 3.6в, последовательно 10 диодов это 36в на канал Но лучше 3.3в и можно 11-12шт повесить
Hlopchik
Схему посмотрел, минутку, я скину образец лампы о которой я говорю https://siyanie.shop/product/siyanie-quasar-evolution-240/
Lynici
Драйвер надо подбирать
Hlopchik
Здесь как раз тот драйвер что я назвал
Lynici

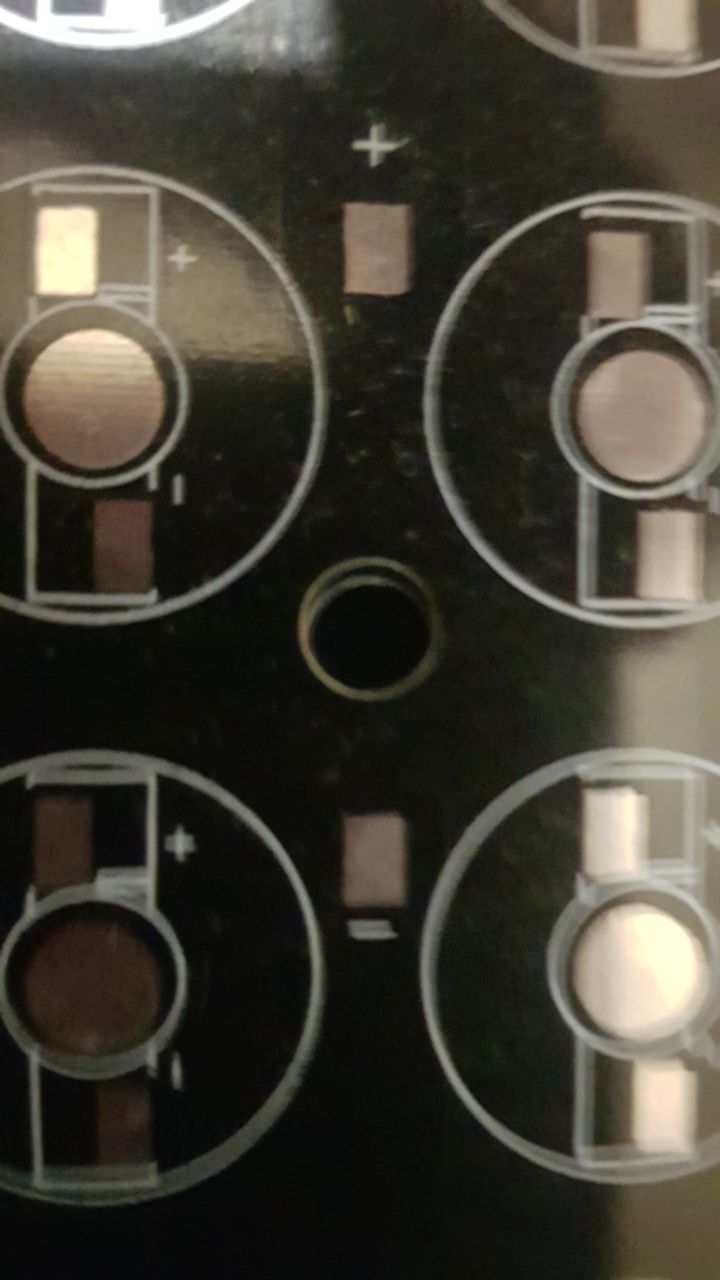

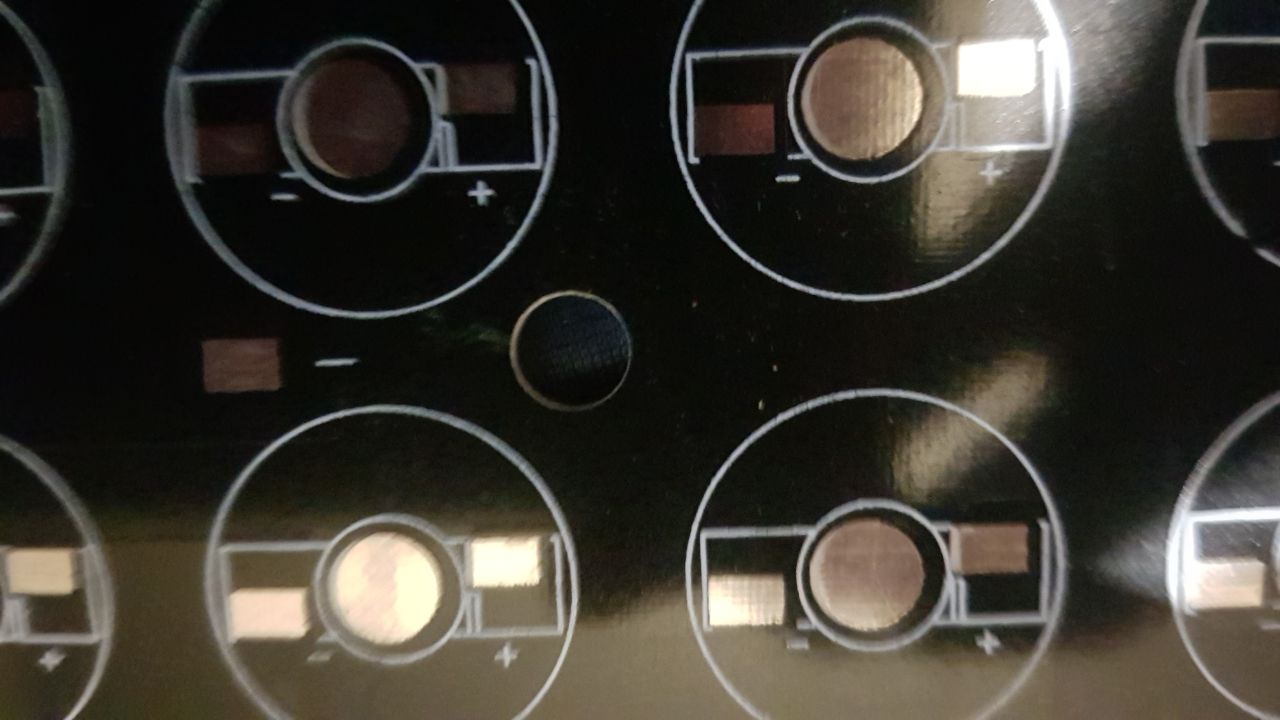

Ищи pcb board для своих диодов Там уже вся проводка есть
Hlopchik
Я хочу заказывать готовый прибор на EasyEDA, для пробной партии там
Lynici
Я такие покупал под тот дмх драйвер Тут под 30 диодов и 1 канал Есть такие под ргб, там 3 канала
Hlopchik
Боюсь что 3030 светодиоды самому будет проблемно аккуратно впаять.
Hlopchik
Тогда как это сделано?
Anonim
Свои драйверы, всратые
Lynici
Там не фито диоды
Anonim
растения не жалуются на мерцание
Lynici
Уф отдельно Lm301b они сколько потребляют?
Anonim
тут вопрос скорее - где у него столько дешевого электричества)
Lynici
https://www.samsung.com/led/lighting/mid-power-leds/3030-leds/lm301b/
Lynici
300вт эт не много, 1к руб в месяц примерно И то растишки тоже спят
Hlopchik
0.178 вт номинальное потребление я так понял
Lynici
У них 65мА на скок я понял
Hlopchik
Да
Lynici
Драйвер на 700мА Значит они паралелили гдето
Hlopchik
Да, и наверное стоит резистор для падающего напряжения?
Lynici
Тут не шарю Когда я изучал этот вопрос и подбирал себе эти вещи, читал что подключать ток последовательно или брать драйвера с каналами
Vasil
В тебя есть драйвер токовый, колхоз в виде резисторов тебе ни к чему. Делай несколько каналов с одиниковыми диодами, получишь одинаковый ток. Нормально делать так
Hlopchik
Дело в том, что диоды разные. Мне нужно для начала скопировать лампу что я кидал по ссылке https://siyanie.shop/product/siyanie-quasar-evolution-240/ Когда я пойму как соединять диоды в такие сборки без резисторов и с такими бп, вопросы сами отпадут. Но пока не пойму, можно ли комбинировать последовательный и параллельный способы. То есть я параллельно повешу 4 канала, в которых будет последовательно соединено нное количество диодов
Anonim
что такое 0.178вт, ниочем
Lynici
Тут нет каналов, все последовательно
