Вопрос к знатокам - есть соединение: Автомат (32а - шнайдер) > rbuz mf40 (реле напряжения) > узо Armat 40 (A, 30ma) ноль идёт от автомата на узо, после узо - на шину. С шины, в т.ч. - на реле напряжения (rbuz) фаза Автомат > реле > Узо Так вот, в таком подключении каким-то образом на ноль идёт фаза, через реле. Подключено всё по инструкции. Если РЕЛЕ подключить ПОСЛЕ узо - всё работает. Может быть такое что реле напряжения подает фазу на разъем где тупо больше сопротивление, или оно скорее всего просто бракованное ? Ну или я чего не так подключил. после УЗО, пока что, никаких потребителей нет
Комментарии: 7
Vadim
По какой инструкции указывается соединять фазу до УЗО и ноль после?
Dodger
я может не правильно написал, фаза проходит через https://rbuz.com.ru/rele/mnogofunkcionalnoe/mf/ на УЗО, а ноль идёт сразу на узо и потом с шинки на МФУ. я так понял что узо должно ставится после МФУ чтоб защищать и его тоже https://rbuz.com.ru/wp-content/uploads/rbuz_mf_ru_vp29_1903191.pdf единственное, у меня автомат стоит вводной, а не в разрыв, как на картинке, но смысл тот-же вроде как :) и вот при таком подключении, когда МФУ стоит после узо, оно выдает фазу на нуле, не имея ничего на фазном выходе (т.е. получаю фазу на нулевом клемнике при НЕ подключенном проводе фазного выхода с МФУ, т.е. физически провод не подключен) а стоп, обманул. если оно стоит ДО узо после - всё нормально
Vadim
Написали правильно. Сделали неправильно. И фаза, и ноль над УЗО и под УЗО не должны пересекаться. Почему? — вспомните, как работает УЗО: на разнице токов в проводниках. Если вы из-под УЗО заводите ноль для питания РН, фаза которого находится до УЗО, то питание УЗО, получается, идёт по следующей цепи: АВ — вход фазы РН — ноль РН — нулевая шина — ноль УЗО — АВ. То есть, ток питания РН продходит по УЗО только по одному проводнику. Что УЗО замечает и закономерно срабатывает. И, да, покажите же ту инструкцию, на которую вы сослались, что там написано делать так, как вы сделали.
Vadim

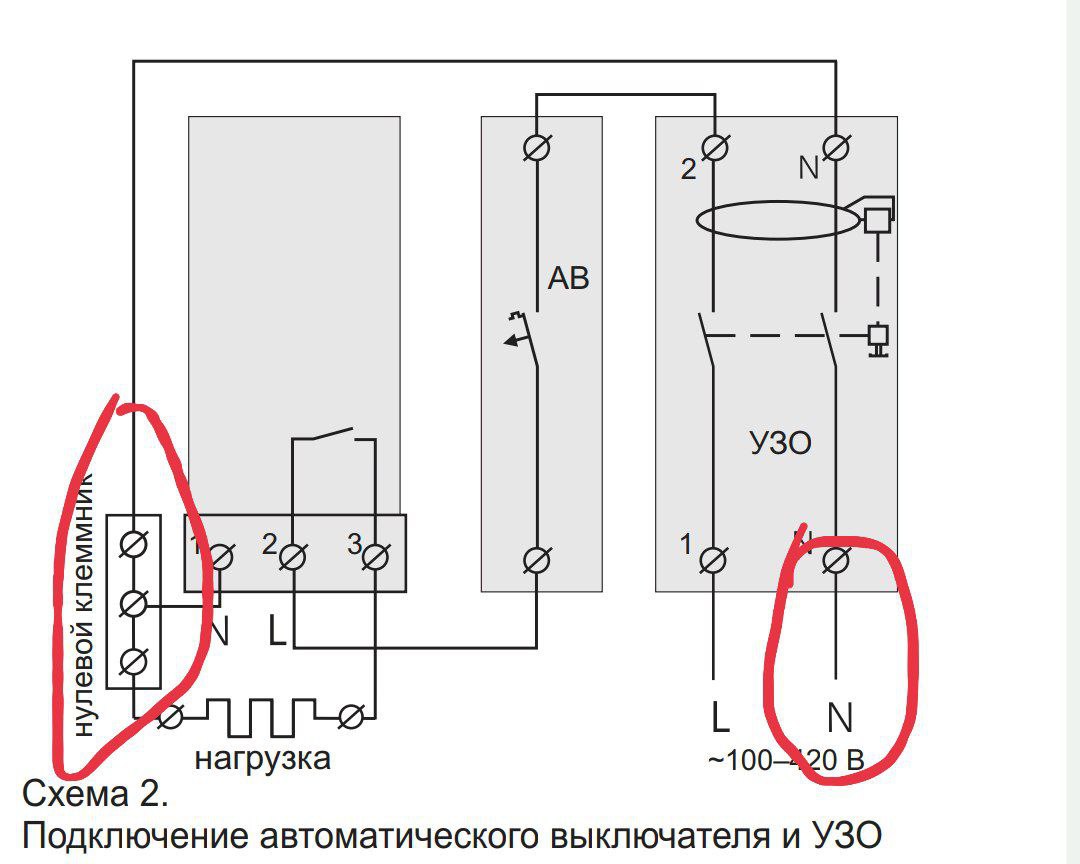

На этой схеме как раз указано, что ноль для питания УЗО подводится НЕ из-под УЗО.
Dodger
схема по которой я делал осталась на даче. но скорее всего я сам накосячил и не понял. на счет этой схемы - я так понимаю в данном случае читать нужно справа - налево (иначе не понятно откуда на схеме фаза приходит) ? а вообще это она же и есть, собственно, из коробки или тут получается что фаза от вводного (2х полюсного) автомата должна приходить на клемник, и уже с него идти как на МФУ так и на УЗО ? и все остальные потребители уже получают фазу \ ноль уже ПОСЛЕ узо (в т.ч. с отдельного клеммника)
Vadim
Справа у вас нулевая шина. И так же вам нужно сделать слева, получив три подключения: АВ, УЗО, РН. Можно вместо шины использовать НШВИ2, не суть. Именно так.
Dodger
понял, спасибо большое
