   в истоке Q5 токовый шунт еще должен быть

   • Artem

     • 22.04 2023 10:30:47

     Как он выглядит?

     • Denis

       • 22.04 2023 10:30:58

       как низкоомный резистор

       • Artem

         • 22.04 2023 10:31:29

         Да, есть. Не стал загромождать схему. А что скажете про осцилограммы? Всё норм тут?

         • Denis

           • 22.04 2023 10:31:56

           в затворе Q4 относительно чего меандр?

           • Artem

             • 22.04 2023 10:32:21

             земли горячей части

             • Denis

               • 22.04 2023 10:32:52

               а должно быть относительно истока Q4 это верхний ключ, поэтому через транс управление затвором

               • Artem

                 • 22.04 2023 10:33:32

                 глянуть осциллограмму завтор-исток Q4?

                 • Denis

                   • 22.04 2023 10:33:51

                   да, должна быть по форме и уровням похожа на Q5

                   • Artem

                     • 22.04 2023 10:34:02

                     ща

                     • Denis

                       • 22.04 2023 10:34:36

                       https://fresh-web-studio.github.io/artemsdobnikov/math/half-bridge-forward.html#5 https://fresh-web-studio.github.io/artemsdobnikov/math/image/half-bridge-forvard-img001.gif вот твоя схема

                       • Artem

                         • 22.04 2023 10:34:45

                         Это у меня косой полу-мост, верно?

                         • Denis

                           • 22.04 2023 10:35:00

                           да

                           • Artem

                             • 22.04 2023 10:35:25

                             А что скажете насчет пилы на стоке Q4? Там должно быть ровненько или нет?

                             • Denis

                               • 22.04 2023 10:36:21

                               ну прям струна там вряд ли должна быть

                   • Artem

                     • 22.04 2023 11:00:02

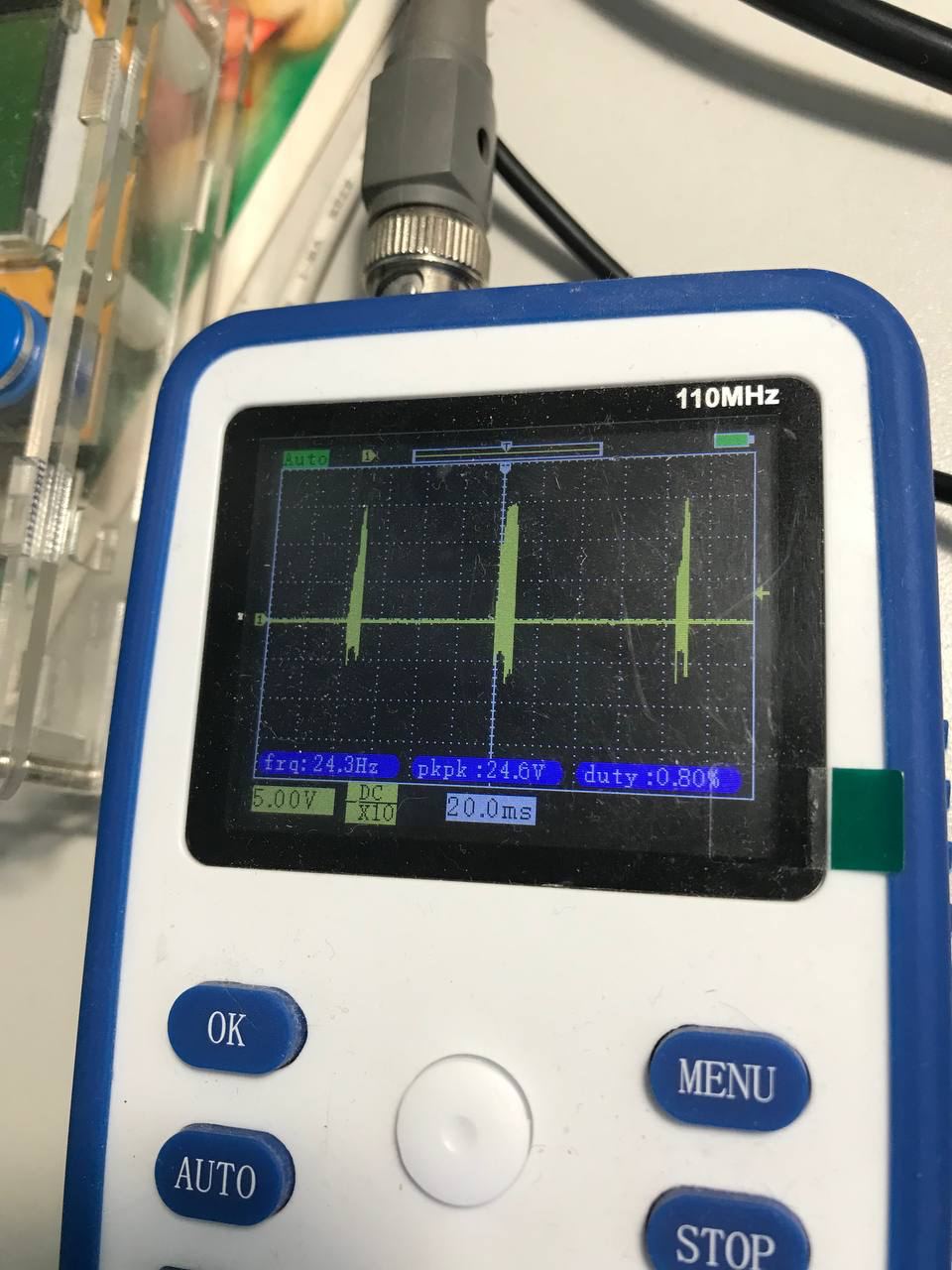

                     Не туда ткнул сначала. Вот затвор-исток. Что скажете?





                     • Denis

                       • 22.04 2023 11:00:36

                       24 гц это какая-то фигня

                       • Artem

                         • 22.04 2023 11:01:28

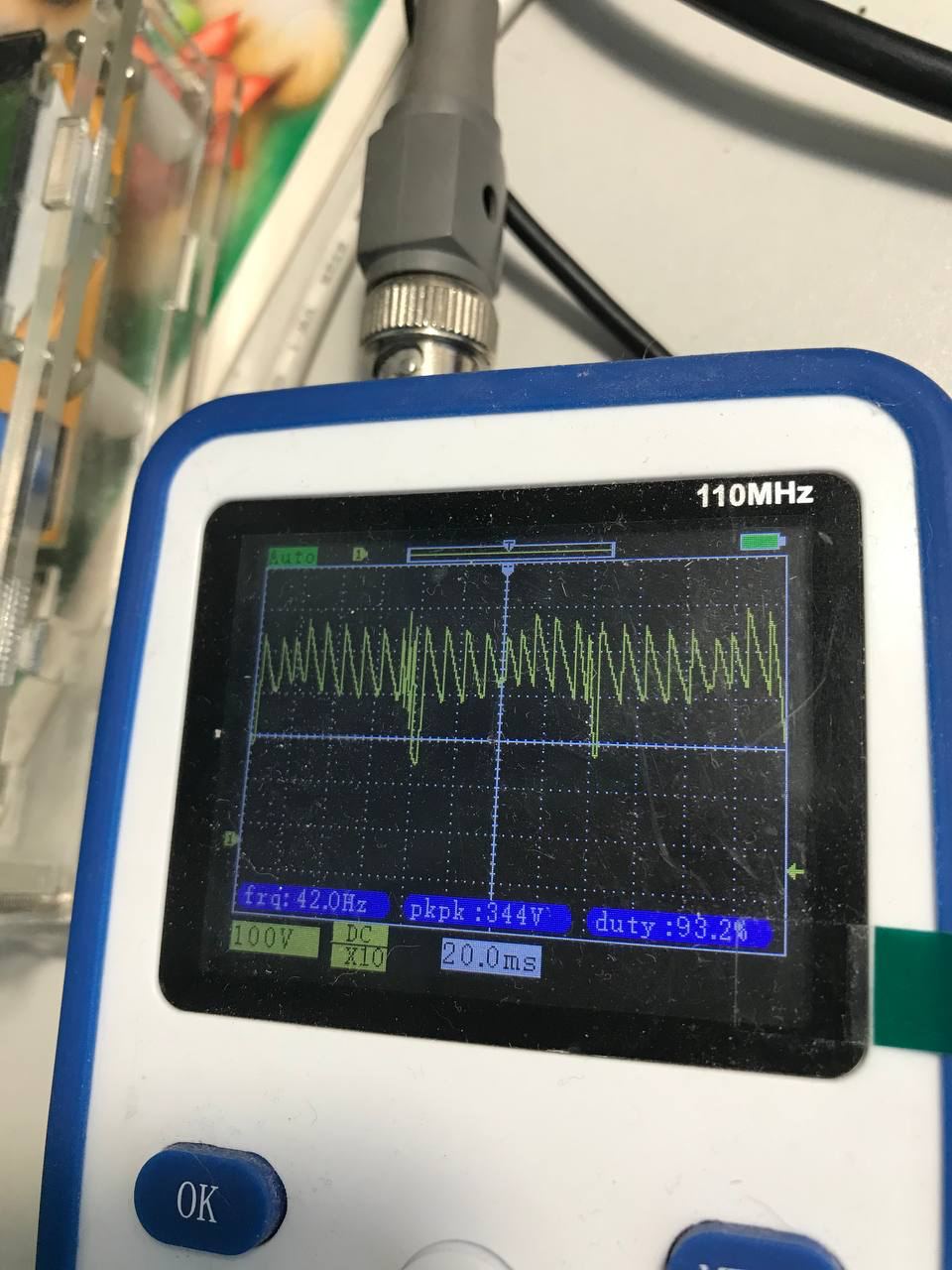

                         А вот это на конденсаторе. Наверно ненормально, что такая пила? Ну этот осцил вряд ли правильно показывает герцы. Думаю, только форме сигнала можно более-менее доверять

                         • Denis

                           • 22.04 2023 11:02:05

                           почему думаешь что в остальном такому осциллу можно доверять?

                           • Artem

                             • 22.04 2023 11:04:04

                             Не думаю, но другого нет ( В целом вроде обычно более-менее показывает на невысоких частотах Как думаешь, может кондер проверить? не должно ведь там быть такой пилы?

                             • Denis

                               • 22.04 2023 11:04:56

                               не помешает

                               • Artem

                                 • 22.04 2023 11:05:19

                                 ща попробую. а куда еще можно копнуть?

                                 • Denis

                                   • 22.04 2023 11:05:50

                                   так а в чем проблема?

                                   • Artem

                                     • 22.04 2023 11:06:06

                                     на выходе бп плавающее напряжение

                                     • Dopl

                                       • 22.04 2023 11:12:45

                                       Смотри электролит в цепи самозапита. если таковая есть На чём построен?

                                       • Artem

                                         • 22.04 2023 11:15:07

                                         В смысле какая микросхема шим?

                                         • Dopl

                                           • 22.04 2023 11:19:02

                                           ага

                                           • Artem

                                             • 22.04 2023 11:23:26

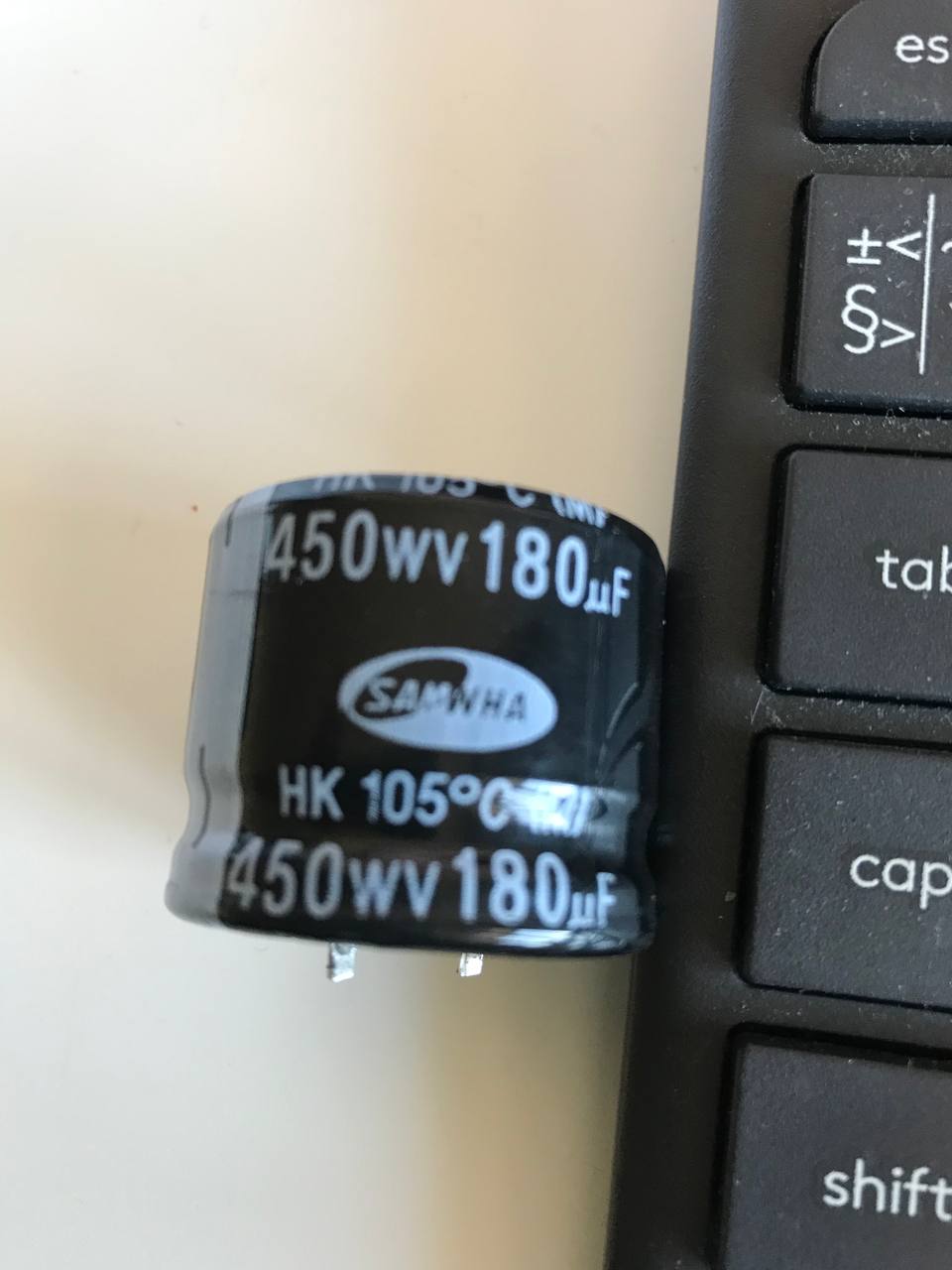

                                             https://cxemi.ru/_fr/151/FAN4800A.pdf блять, похоже просто кондер умер 9000 пик показывает лол А что значит WV?



                                             • Andrey

                                               • 22.04 2023 14:29:54

                                               широкий вольт

                                               • Aleksey

                                                 • 22.04 2023 14:32:33

                                                 Ваген Фолькс

                     • Nikitasius

                       • 22.04 2023 12:03:05

                       110МГц

                       • Artem

                         • 22.04 2023 12:03:17

                         ага, лол
