да мне без него и нада про авр задумался - сейчас получается не сильно красиво есть узкое место. можно конечо 2 поставить АВР. но правильно поставить 1 АВР с двумя схемами в одном корпусе и секционником. И туда же мониторинг. В принципе смогу собрать и сам. Если не захотят ДГУ пока не знаю. Может и захотят ибо дгу в несколько раз дешевле ибп. А то и на порядок если в долгосрочной перспективе. вот с управлением ДГУ не собирал АВР и не изучал как оно работает.
Комментарии: 34
Anonim
Да со стороны авр на дгу ничего особенного — обычный старт-стоп.
Aleksandr
логику-то я понимаю но без практики это несколько в облаках витание. а запуском и все такое уже схема управления ДГУ отвечает?
Anonim
Да
Aleksandr
Понял, спасибо! В принципе конечно ДГУ дешевле выйдет чем АКБ которые еще и менять каждые 3-5 лет нада.
Anonim
Конечно! Кстати, а зачем секционник? У аббшного авр он только в старшей модели предусмотрен, ATS022 В младшей нет
Aleksandr
попробую добраться до руководства довести им.. у них сейчас с ИТ больше общение но там нет никого кто мог бы нормально серверную сделать. Руководство новое на меня кажись обиделось
Anonim
Имею в виду, так ли он необходим
Aleksandr
а поясню. или лучше нарисовать. ну если подключать все на выходы АВР наверное необходим на случай аварии/обслуживания одного из них. Не более. сейчас стоит один АВР и это узкое место мне не нравится. просто изначально помещение было как аппаратная для систем конкретного корпуса и это было допустимо а сейчас хотят серверную из этого сделать. Хотя на счет секционника там нада думать. как его сблокировать с остальным. Нельзя допустить что бы он включился в обычном режиме, на трансах выше схемы соединений обмоток разные. Его включением я отправлю в блекаут половину завода.
Anonim

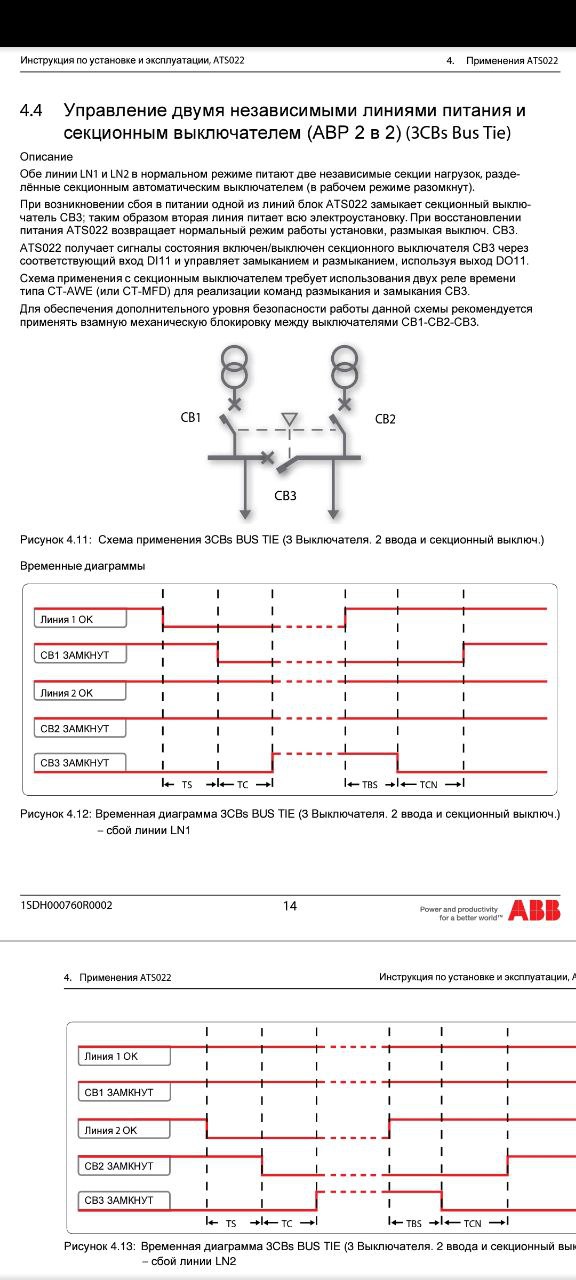

Это от старшей модели авр, 022 которая Больше ни для чего там секционник не предусмотрен
Aleksandr
то есть мехблокировка?
Anonim
Именно здесь? Нет, моторные приводы автоматов и контакты статуса
Aleksandr
в общем я наверное нарисую схемку укажу потенциально узкие места и если будет возможность и желание подумаем как оптимальнее :) я просто по штрихам смотрю обычно это и означает сблокированные приводы. Ну я по аналогии с ячейками КРУ
Anonim
Хм. Механической там вроде не было
Aleksandr
но штрихи есть :)))
Anonim
Она в мануале указана как рекомендованная, а не обязательная)
Anonim
И механическую бы надо.
Aleksandr
конечно сторожу негоже думать о питании серверной типа как есть на это энергетики но у нас правило - хочешь что-то сделать хорошо сделай это сам. Так чо приходится.
Anonim
А о каких мощностях вообще речь?
Aleksandr
надо бы - уравнивания потенциалов нет а паралелить на выход 2 разных транса не есть классно. Ну точнее не всегда есть классно. до 5-7 ква.
Anonim
Категория электроприёмника какая требуется?
Aleksandr
первая конечно ведь никто не отменял правила что телеком от первой должен быть :))
Anonim
Ибп же для поддержания штанов всё равно будут ?
Aleksandr
конечно.
Anonim
Там ещё есть особая группа В общем кейс прям как у меня в 2015) На Хабре где то была статья) И схема авр на основе реверсивной сборки контакторов там есть Правда она не для узла связи в итоге.. От неё только климат, пожарка и скуд
Anonim
Тогда её на контакторы, а моторные приводы уже ими коммутировать
Anonim
Не так давно купили ИБП SNR для группы потребителей. 3000ВА и 15А ток заряда АКБ (внешние). По-моему годно. Две нештатные ситуации + вывоз в ремонт APC Symmetra 8k LX прожили.
Aleksandr
пожарку уберу оттуда там акб много а на 10 ква их 16 шт в среднем. не дешевое и очень громоздкое удовольствие. правда мне уже сказали искать ибп с 1-3 акб. после чего у меня пропал дар речи.
Anonim
Кек. Один ибп? Для начала - надо бы два) Ещё часто встречается оборудование с одним блоком питания. Для этого могу рекомендовать ats-bonch авр. Тем более там недавно появились на 15А помоему. Мы пользуемся нам 8А - скорость годная, железо выживает
Aleksandr
угу.. я спросил отдают ли они себе отчет в том какой при этом ток пойдет через 1 батарею? где взять такие батареи что 830А отдала бы за 5 минут (если 1 АКБ)? Какая должна быть сечение проводников, толщина дорожек, сколько десятков надо поставить ключей для коммутации?
Anonim
А как 830А посчитал?
Aleksandr
Я юзаю подобные но не бонч а elemy мощность в нагрузке разделил на напряжение акб если он один пренебрег кпд ИБП.
Anonim
Там же /час
Aleksandr
какая разница - 10 ква отдать надо? надо. На батарейке 12в условно? 12. Ну и считаем и не делить а умножить кстати *час
Aleksandr
правда елеми облажались изначально. Хотя тогда они были Utel кажется. https://e-catalogue.legrand.ru/catalog/tsifrovaya-infrastruktura-zdaniy/istochniki-bespereboynogo-pitaniya-ups/trimod-modulnye-ibp-125-480-kva/modulnye-trekhfaznye-ibp-trimod-he-archimod-he/310396/ или на 15 я не помню.
