увеличьте сопротивление делителя, посчитайте ток и соотнесите с потреблением, если он менее 5-10% от общего - то вполне приемлемо сопротивление полевого транзистора может плавать, неполностью открытым и вносить погрешность, да и лишний элемент не нужен
Комментарии: 14
Nik
делитель жрать всегда будет) так только когда нужно, да и включают транзистор в нижнее плечо
Anonim
Ребята, как понизить частоту тока с1кгц до 50гц.?
Sergey
счетчиком на 20
Anonim

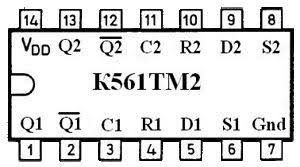

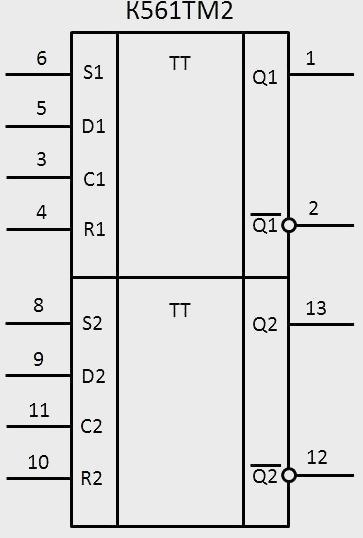

А если нет счетчика Есть вот такое
Vasil
Мост в лампочке твоей потянет по частоте, даже лучше будет по пульсациям.
Anonim
На прямую вообще не работает так как ток импульсный подаётся на трансформатор, далее получается переменный и тогда уже на лампочку Но я использую металлический трансформатор, а они на частоте 50гц работают
Sergey
из них составить счетчик на 20, почитайте литературу по цифровой тематике, там все объясняется как соединять и зачем если в нижнем плече транзистор будет, то при его закрытии напряжение 4в или сколько там, приложится ко входу MCU, что не есть хорошо
Nik
все верно, но плохо будет еслои есть диоды внутрении, а на аналоговых/толератных их убирают
Igor

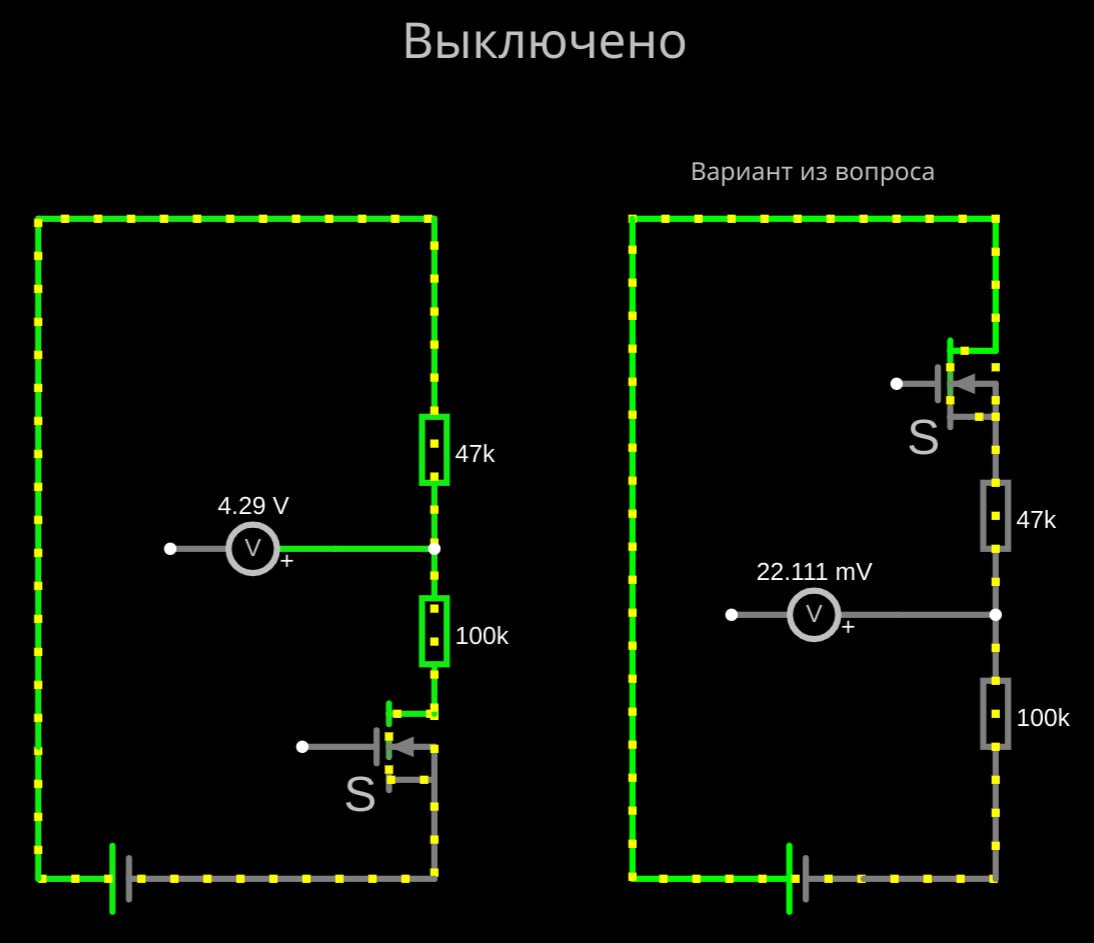

Пытаюсь осмыслить вот эту идею. Я вижу два способа гипотетического подключения мосфета. Вариант на картинках справа — как в пикче в вопросе изначально. Почему там окажется 4 вольта?
Albert
Потому что он закрыт? В реально кстати неизестно будет ли так же
Sergey
если ключ в нижнем плече, то при его закрытии с землей делитель не соединен, и верхний резистор 100к от 4,2в подсоединяется к входу микроконтроллера, разве не так? тут непонятно относительно чего измеряется напряжение
Albert
можно просто представить что вместо ключа резистор на 100 МОм, и всё становится на свои места)
Alexandr
Просто сделай примерно так. Можно еще между затвором Pканального и N-канальным резистор добавить, на случай маловероятного пробоя верхнего ключа. Причем тут разряд возможен до 2.5В, так что надо к выбору верхнего ключа внимательно подойти, его Vgsth должен быть ниже. в случае когда ключ снизу просто удалите транзистор, т.к. его сопротивление можно считать бесконечным - на вход МК прилетит через резистор всё батарейное питание, во втором случае если подать на затвор 3.3 от МК, то транзистор не откроется полностью, на делитель придет напряжение ~равное Vin-Vgsth транзистора, т.е. явно не то, что ожидаете там увидеть.
Denis
Ставь сопротивления по сотням кило Ом и не парься с токами. Они в любом случае, будут меньше тока потребления твоего мелкоконтроллера в спящем режиме. А транзистор ставить - это бред по многим причинам.
