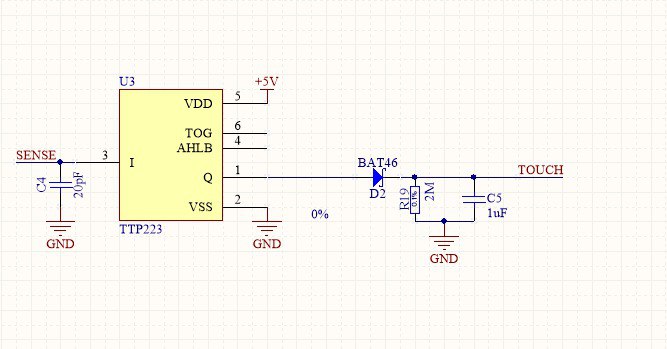

чтобы не было саги об хуz, мне надо 5-вольтовый пуш-пулл выход датчика касания ttp223 так обвязать, чтобы после касания некоторое время был открыт мосфет. Датчик выдает 5 вольт пока его касаются, а когда отпускаешь - сразу ноль. Я щас решил диодом и RC, но ближе к концу разряда конденсатора ожидаемо чудить начинает схема, ибо мосфет совсем уж еле открыт
Комментарии: 5
Ogurezzz
Стандартное решение - триггер Шмитта. Нестандартное - TL-431, но не вместо мосфета, а как триггер.
Bga
Проблема tl431 что логика получается инвертированая. Ему придётся или сразу p ключ или p + n ключ либо оптрон + какой нибудь ключ Короче в хозяйстве нужны маленькие микросхемы логики чтобы не приходилось решать подобные вопросы Был бы 3х ногий tl431 но с не перевернутой логикой Я бы конечно везде через оптрон делал. Благо это дёшево и есть изоляция
Ogurezzz
Инвертор на npn религия не позволит сделать?
Bga
Слишком много деталей Надо сразу tl431 с дополнительным инвертором
Ogurezzz
Ну так-то, да
