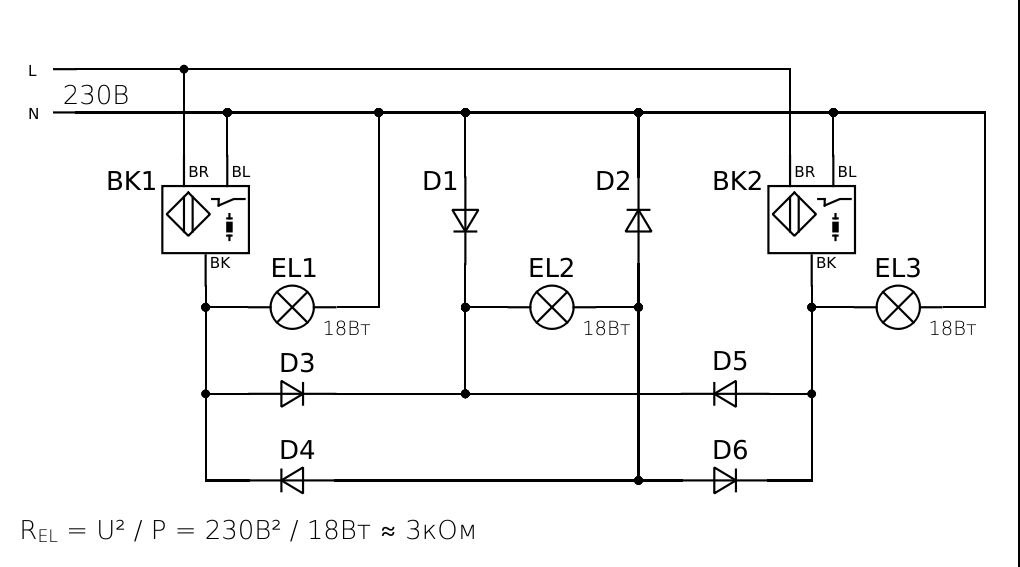

Очередная безумная идея на обсуждение. :-) Дано: два датчика движения, три светильника. Один (EL1) должен включаться только первым датчиком (BK1), второй (EL3) — только вторым (BK2), а третий (EL2) — любым из них. Хочется обойтись без реле. И после изучения схемы централизованного управления освещением с помощью диодов возникла вот такая мысль. По идее, из-за сравнительно больших сопротивлений светильников ток, скажем, в цепочке D3 — EL2 — D6 — EL3 на EL3 будет мизерный, так как в основном он уйдёт в нейтраль. С другой стороны, EL1..EL3 не просто лампы, а светодиодные светильники с драйверами — в том числе, с конденсаторами, которые охотно могут набрать энергию, а потом, на следующей полуволне, отдать светильнику...
Комментарии: 5
Vadim
Насколько я понял, с EL1 и EL3 всё будет хорошо. А вот для EL2, если у него драйвер питается через диодный мост, получится, что два диода будут простаивать, а другие два — постоянно работать. Что может вызвать перегрев последних, если на диодном мосте сэкономили. Филаментный светильник, что ли, поставить в качестве EL2?..
Anonim
Ну , на диодах упадет немного. 1.5v Работать должно.
Anonim
Ну и если рассматривать " все лампы " тогда и радиаторы к диодам будут объемные
Vadim
Я думаю вот такой модуль просто поставить в щиток, на 6 диодов, для удобства монтажа: https://www.meandr.ru/moduli-diodnye Заявлено 1А номинального тока и 30А в прыжке, более чем достаточно для описанного случая...
