привет всем, подскажите пожалуйста по плате NM-D562, прогар на одной из фаз, по b+ 50 Ом, проц вроде живой 12 Ом показывает, на рабочей также, но найти где что занижает не могу уже повыпаивал тучу всего... до чарджера все нормально от резисторной сборки начинается 50 Ом, подпаивать проводок с 1 вольтом и шупать? Плата дорогая страфно )
Комментарии: 29
Sam
Так в прогаре
Artem
там почищено, земля отделена он контактов мосфета
Sam
Вероятно не до конца.
Artem
спасибо, сейчас перепроверю все
Sam
Ну б+ считай не много и куда идёт. Конденсатор пробитый сразу можно отсечь
Artem
да что то там много куда косвенно идет.... )
Sam
Ну условно ШИМ дежурки и верхние ключи
Artem
все выпаяно чарджер, шимка дежурки , ключи кондеры по пути тоже на всякий выпаял
Sam
Ну чарджер до выходных ключей запитывается. Пробитый кондёр, так было бы 0 ом на б+. А тут 50ом. Остальные импульсные системы проверь. Стань на б+ и по лросселям пройдись. 0 быть не должно.
Artem

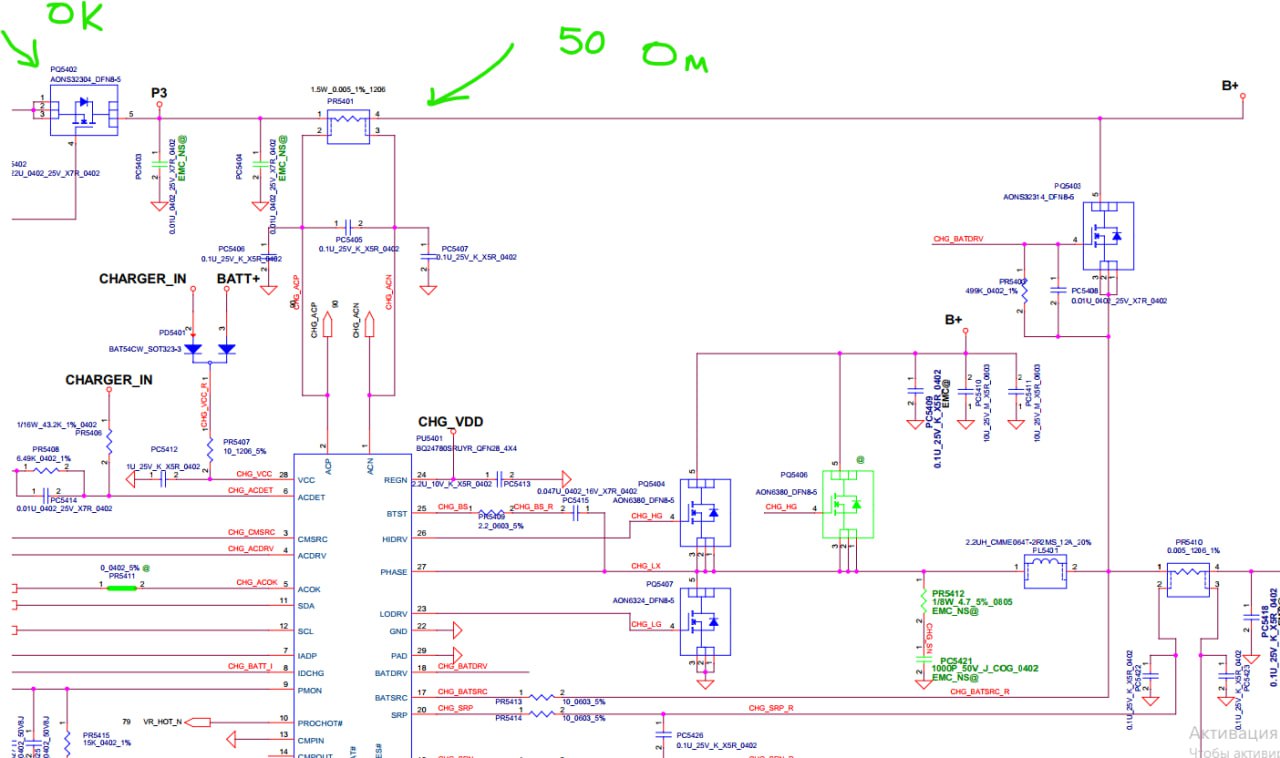

вот на этой резисторной сборке начинается, потому выпаял чарджер прошелся , 0 нет нигде, на дежурных дросселях по 500+ Ом на процессорных и видяка 50-60 Ом
Sam
Ну если б+ не звонится ни с какой импульсной системой напрямую, значит остался твой програ
Artem

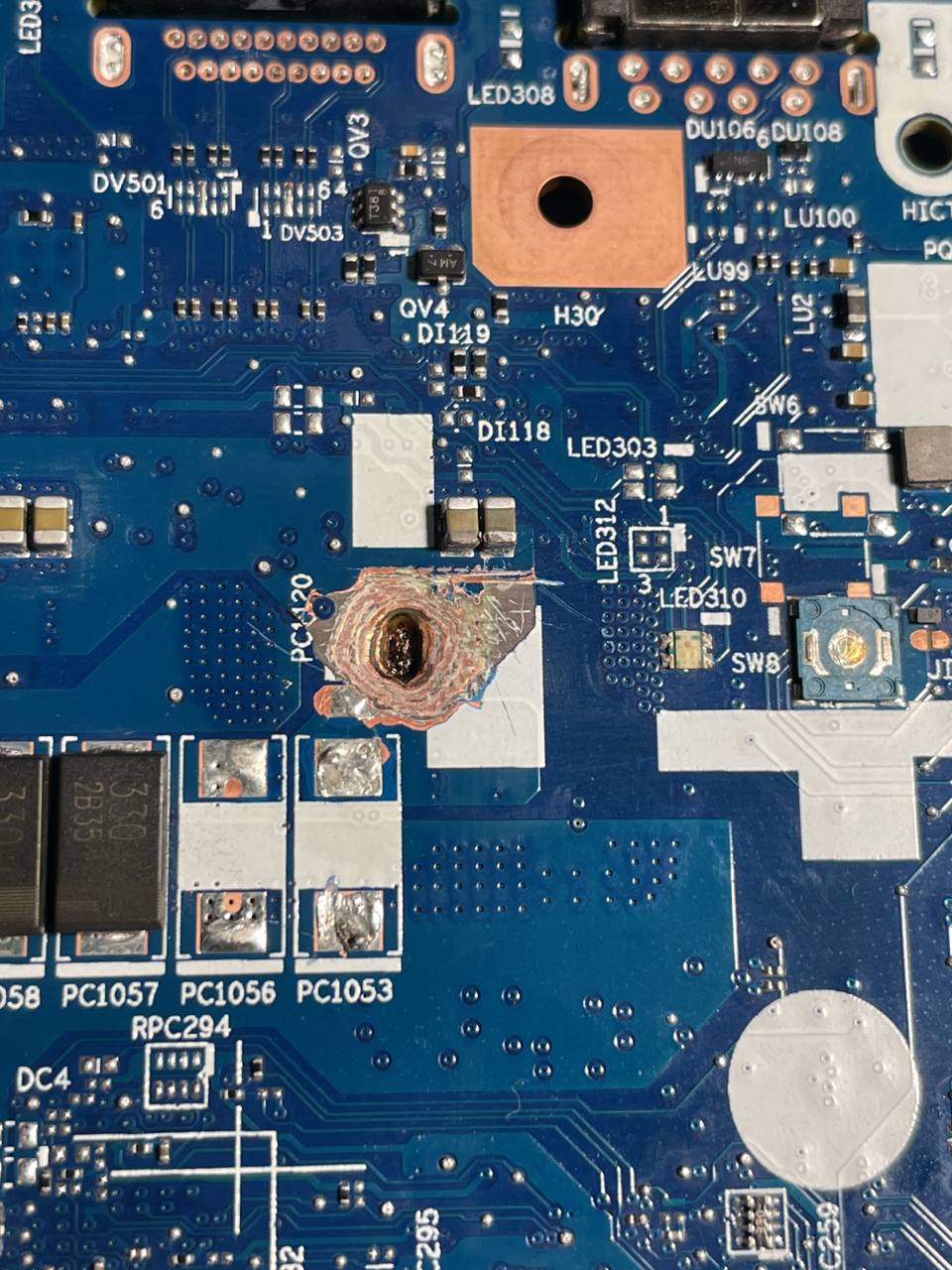

Вот такая чудесная луночка, в самом низу контакт от мосфета фазового первый раз с такими лунками до меня был в другом сервисе, я так понимаю все слои кругами это земля? А самый нижний наверное надо оторвать пятак и проводом вывести в изоляции…
Sam
Ну там сверлить еще
Artem
это уже микрохирургия глаза)
Konstantin
Шальная пуля из 90х?
Artem
это уже из 2021 ) таак поковырял прогар до 96 Ом подросло ) но все равно неужели сейчас бах и 1,5 мегаом станет...
Sam
Конечно. А как иначе.
Artem

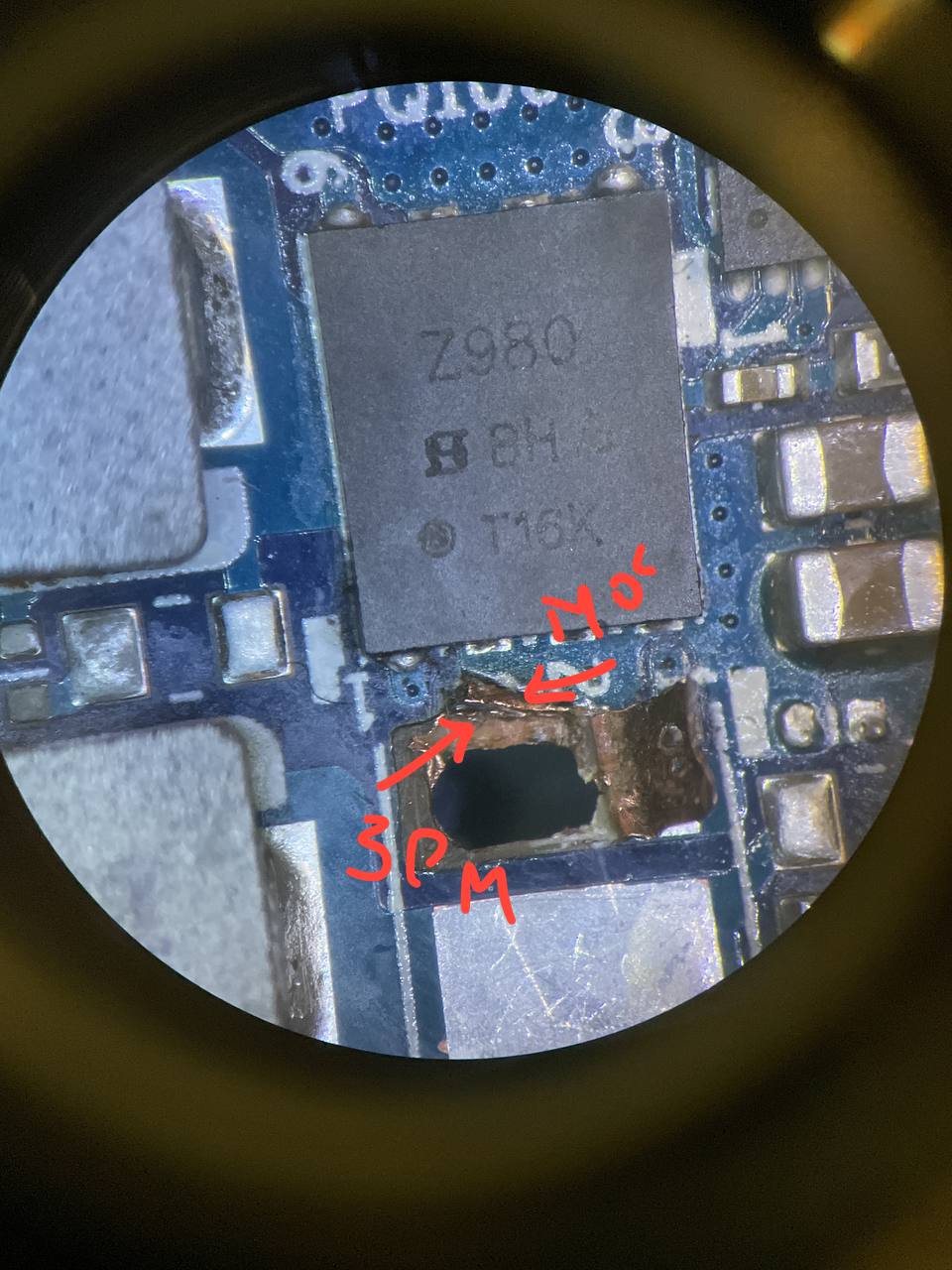

ну вроде расковырял ) почти мегаом , но вот как это теперь сделать красиво чтоб это не коротило все ))
Deazz
сделать конусом яму и шлифануть силиконовой насадкой
Artem
с той стороны то сделаем а спереди то места нет...
Lichking
Почти как Z80).
Sam
Заизориовать. Запустить без этой фазы и если проц жив найти донорскую доску)
Artem
между землей и мосфетом одно дыхание )) ох млин там до запустить еще десяток запчастей купить надо((
Sam
Или как в ролике выше))
Artem
первый мастер выпаивал все подряд...а назад забыл вернуть) я конечно тоже иногда с ума схожу но пока еще не настолько )) а как то достоверно проверить без запуска можно что проц и видюк целый, вроде была таблица в асц по процам сколько должно быть?
Sam
Это все косвенно
Deazz
это не достоверно, а лишь исключение факта кончины
Artem
понял, спасибо за советы - пригодились!
Andrew
Земеля ей текстолитом )
