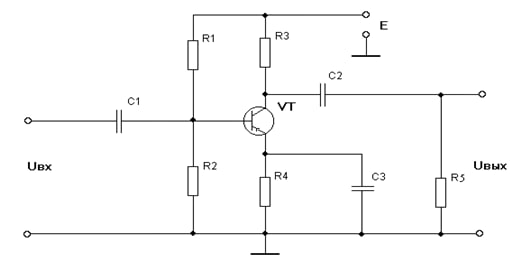

Здравствуйте,могу ли я на данной схеме определить сопротивление резистора R4 ,если с исходных данных дано напряжение источника питания(Е),напряжение спокойствия коллектор-эмиттер,и ток спокойствия коллектора,к тому же есть характеристики заданного транзистора,такие как макс значения обратного тока коллектора,эмиттера,напряжение насыщения коллектор-эмиттер и т.д..Я думал, можно сначала найти напряжение на коллекторе как разницу напряжения источника питания и напряжения спокойствия коллектор-эмиттер,определить сопротивление на ветке коллектора как деление данного напряжения коллектора на ток спокойствия коллектора,а дальше не понятно как найти напряжение на эмиттере,читал где-то,что оно будет на 0.6 - 0.7 В меньше, чем на базе,но тогда базы еще искать напряжение,еще читал,что сопротивление резистора эмиттера берут примерно 0.2 от сопротивления коллекторного в данной схеме.
Комментарии: 6
Red
Нужно расписать схему: что на входе, что ты хочешь на выходе и из этого посчитать все компоненты и тогда найдётся и этот резистор.
Anonim
Ну на входе у меня источник переменного напряжения,я ему задал характеристики,но как я понял ,зная их ,не получится использовать это для расчета внутренних параметров схемы.
Red
Расчет производят для выходных параметов на основании входных. Тебе нужно понимать что ты хочешь. Поищи на ютубе лекции по расчёту каскада с ОЭ.
Anonim
https://youtu.be/RCF7dWOTmiA
Vasil
На постоянном токе ака без входного сигнала, можешь кондёры выкинуть, потому что у тебя идеальные элементы без утечки и ток определяется только резисторами и транзистором. Навскидку, ток через R1 это ток через R2 и часть тока БЭ, а значит и R4 Т.е. R4=Iб+Iк Это понятно?
Zoog
да
