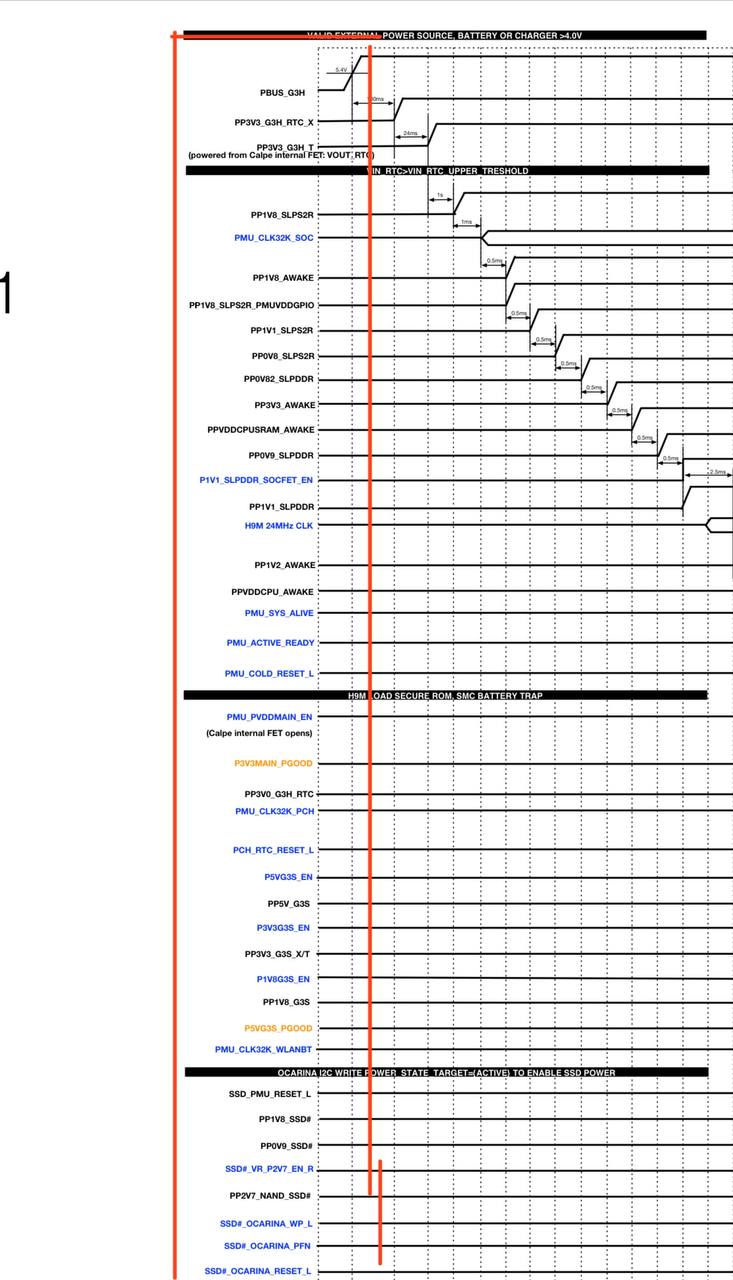

Народ может кто то встречал, 1989 переходит в 20в потребление 0,06а. Заходит в дфу, но при прошивке маслает кулерами и не поднимает питание ссд, есть сигнал 26 как на диаграмме. Подбрасывал лоченый т2 и сок ром - так же себя ведет. Кз по линиям нету
Народ может кто то встречал, 1989 переходит в 20в потребление 0,06а. Заходит в дфу, но при прошивке маслает кулерами и не поднимает питание ссд, есть сигнал 26 как на диаграмме. Подбрасывал лоченый т2 и сок ром - так же себя ведет. Кз по линиям нету
Комментарии: 11
Anonim
ну посмотрите пустую плату для начала, что поднимается. повер секвенс на неё есть, может вам реально дико повезло и отлетел КП ССД https://logi.wiki/index.php/CD3217_and_T2_Power_on_Sequence а поделитесь полным джипегом, у меня оказывается нет такого. вроде всё знакомое, но красивое
Ilya
Смотрел и не поднимается pp3v3_g3h_t так и не понял что его формирует, основной кп менял с донора(1990) без результатов
Anonim
а, ну это тогда еще рано свет тушить
Michael
Да у вас енейбл должен быть с 9240isl чтоб это питание поднялось
Anonim

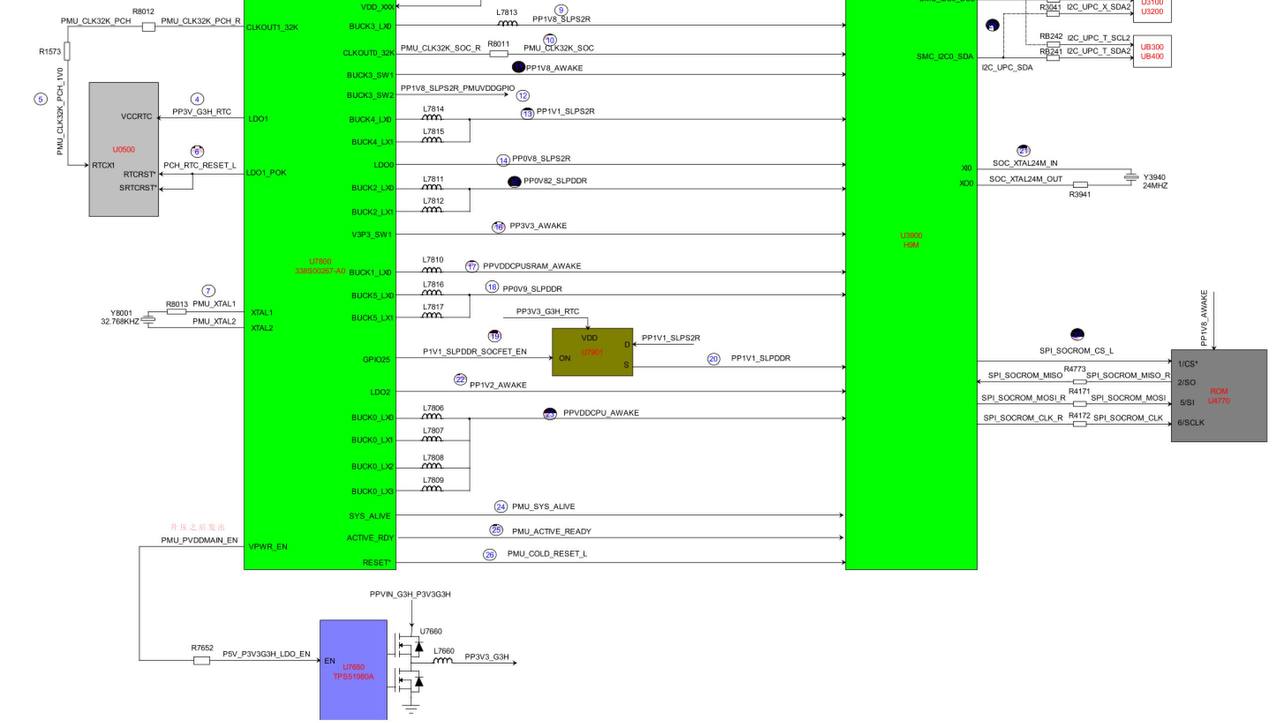

вы путаете чутка. я тож путался пока не напоролся на прожженную во все стороны плату, см U6960 вот оно как раз и питает первичный блок CALPE (U7800) а оно уже потом выдает после инита энейбл на полноценный PP3V3_G3H ISL9240 включает PP3V3_G3H_RTC на 01700/01041 платах и это как бы не то же самое
Ilya
Rtc есть кстати
Anonim

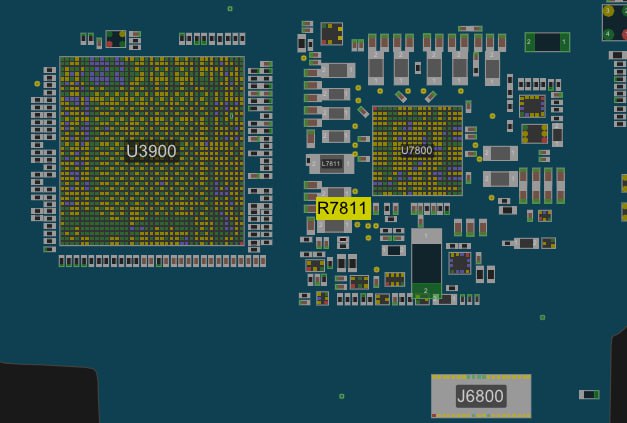

меняйте КП Т2 (calpe/u7800) ну сначала проверить VDD_HI и сзади оч внимательно есть пара резисторов которые летят в питаниях calpe
Ilya
Значит буду смотреть ее
Anonim
хотя стоп. я вот видео посмотрел у вас 19в есть, значит должна быть 3V3_G3H и полное питание Т2
Artemy
Вопрос. Питания поднимаются чётко по последовательности? Т.е не может быть отсутствующего 10-го пункта в сиквенсе с имеющимся 12-м?
Andrey
Все эти напряжения есть, напряжения ssd появляются в момент прошивки. А это не мне)) извиняюсь
